Alimentarea cu apă și scurgerea apei
Cum ajunge apa în casă și pe unde își face din nou ieșirea? Aici găsiți informații pe tema conductelor de alimentare și de evacuare – pentru ca totul să rămână uscat!
Conducte de alimentare cu apă
Sistemul de conducte de alimentare aduce apa în locuri în care nu este disponibilă în alt mod. La trecerea apei, țevile conductelor de alimentare se află permanent sub presiune, pentru a se garanta o curgere uniformă.
Ele sunt executate dintr-un material mai subțire și cu un diametru mai redus decât conductele de evacuare, de cele mai multe ori din material plastic sau cupru. Calcarul și coroziunea pătrunsă nu afectează materialul plastic, motiv pentru care acesta este preferat de cele mai multe ori. În plus, pentru conductele de alimentare cu apă există prevederi legale stricte, ca de exemplu regulamentul privind apa potabilă, precum și directive DIN.
Canalizare interioară - conducte de evacuare
Pentru că evacuările servesc numai la scurgerea apei, țevile de evacuare nu sunt sub presiune, însă au un diametru mai mare.Diametrul exact al țevii depinde de obiectul sanitar racordat.
De exemplu, un vas de WC va fi racordat la o țeavă cu un diametru mai mare față de cea care racordată la un lavoar. De asemenea, țeava de scurgere de la mașina de spălat rufe va fi mai îngustă decât cea de la chiuveta de la bucătărie.
| Obiectul sanitar | Diametrul conductei de evacuare în mm la racord individual |
|---|---|
| Chiuvetă, lavoar | 40 |
| Chiuvetă de bucătărie, mașină de spălat vase, mașină de spălat rufe de până la 6 kg, duș, cadă de baie, pisoar, sifon de pardoseală | 50 |
| Maşină de spălat rufe 6-12 kg, sifon de pardoseală DN70 | 70 |
| Toaletă, sifon de pardoseală DN 100 | 100 |
Aceste diametre ale țevilor sunt utilizate pentru racorduri individuale la scurgeri cu Ø 110 mm. În cazul în care mai multe obiecte de scurgere sunt racordate la aceeași ramificație, se va alege diametrul de țeavă imediat superior. Acest lucru este valabil și în cazul în care conducta de racord are mai multe modificări de direcție.
Un diametru de țeavă supradimensionat poate fi la fel de problematic ca un diametru subdimensionat.
La diametre alese prea mari, materialele solide au o adâncime de plutire prea mică. Astfel, impuritățile se depun și înfundă țeava.
La un diametru ales prea mic, țeava se poate umple complet cu apă și, prin închiderea aerului, poate împiedica absorbția sifonului.
Trebuie evacuat aerul din țevile sistemului de canalizare. În locul ventilației obișnuite prin acoperiș poate fi montat un aerator pentru țevi. Acesta permite aerisirea fără penetrarea acoperișului, astfel fiind excluse zone neetanșe. Aerisirea cu ventilatorul de ţevi are loc automat. Atât în cazul presiunii normale, cât și a unei suprapresiuni, ventilul se închide automat, prevenind astfel apariția unor mirosuri neplăcute.
Pentru intrarea ţevilor în coloana de scurgere se pretează un unghi de 87°. La acest unghi, țeava de racord este aerisită suficient.
Nu este permis în niciun caz ca în apa reziduală să ajungă benzină, ulei, grăsime, acid și alte lichide!
Elemente de blocare a refulării previn ca apa reziduală să fie împinsă în sus în conducte, de exemplu în cazul unor averse de ploaie puternice sau când canalele sunt înfundate. Lăsați protecția împotriva refulării în seama specialistului!

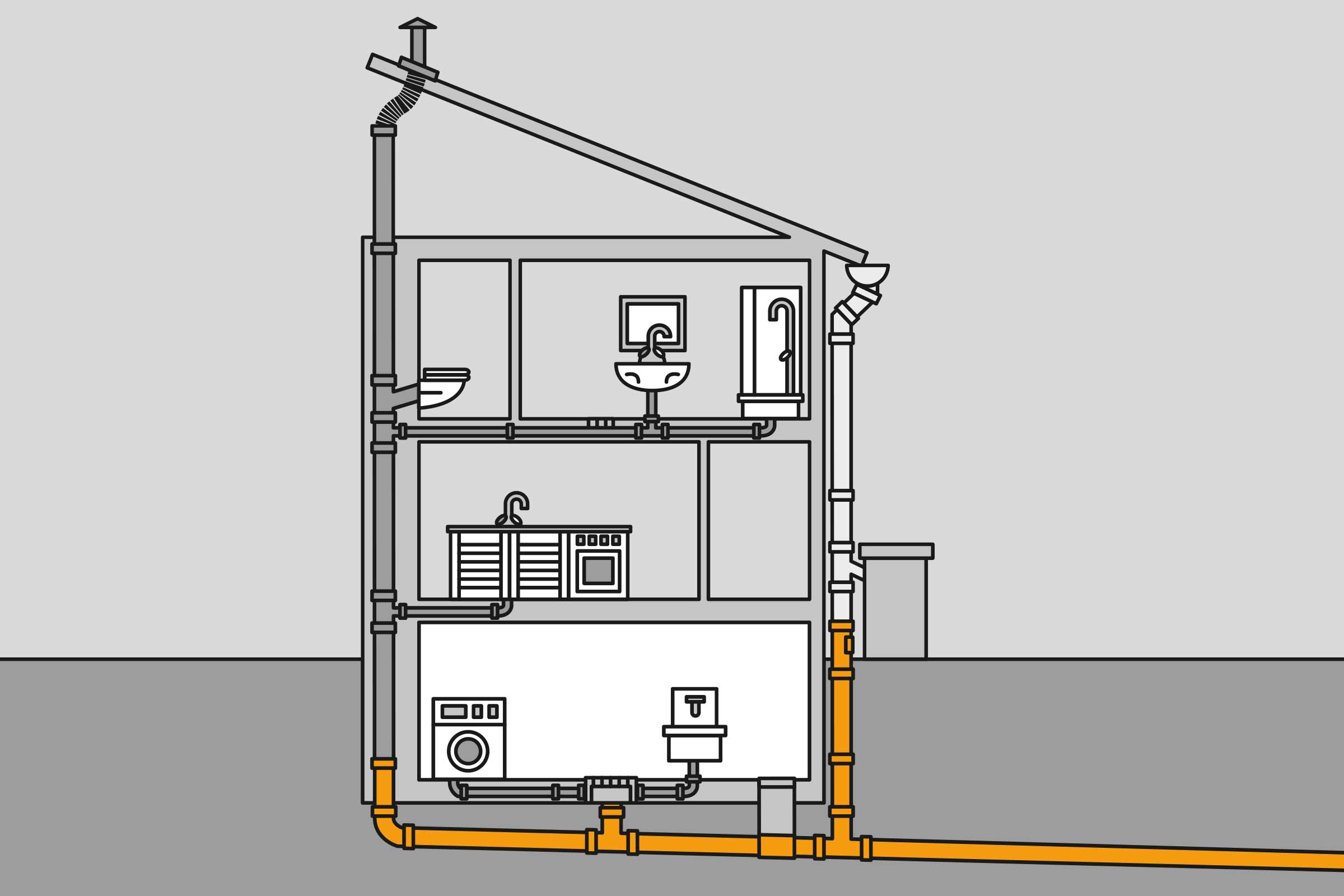

Apă uzată și apă de ploaie
La sistemele de canalizare ale caselor se face diferența între apă uzată și apă de ploaie. Apa uzată este definită ca fiind acea apă care, ca urmare a impurităților, trebuie epurată. Apa uzată este condusă prin țevi de material plastic cu diverse diametre, de la scurgerile dușului, căzii, toaletei etc. în canalizare. Conform DIN 1986 se face diferența între următoarele segmente de conducte:
- Conducta de racord conduce de la sifon sau de la scurgere până la țeava cu diametrul imediat superior, conducta descendentă.
- De la țevile de scurgere, apa ajunge de la diversele etaje în conducta colectoare. Coloana este aerisită prin acoperiș, ca să nu se formeze efect de aspirație și apa să se poată scurge optim.
- Conducta colectoare duce apa în conducta subterană.
- Din conducta subterană, apa este introdusă în canal. Aceasta se găsește în exteriorul clădirii. Căminele de vizitare permit controlul regulat și curățarea țevilor.
- Pentru casele cu mai multe etaje sunt prescrise conducte de ocolire, care se utilizează în cazul unei retenții a apelor reziduale.
- Burlanele pentru ploaie conduc apa de ploaie de pe acoperiș și din jgheab într-un puț de drenaj, un butoi, o cisternă, într-o conductă colectoare sau în conducta subterană.
În situația în care apa uzată și apa de ploaie nu sunt evacuate în sisteme de țevi separate, se vorbește despre sisteme de canalizare unitară.
În unele comunități, nu este permis ca apa de ploaie, de exemplu cea colectată de pe acoperiș, să fie deversată în canalizare, ci aceasta trebuie lăsată să se scurgă în sol, caz în care urmează să ajungă în pânza freatică și, astfel, să fie menținută în circuitul natural al apei. Apa de ploaie poate fi stocată și utilizată foarte bine și pentru casă: pentru irigarea grădinii sau pentru spălarea toaletei.
Obținerea aprobărilor
Introducerea apei în canalizarea unitară sau în canalizarea apelor uzate trebuie aprobată de către autoritatea competentă. În funcție de volumul proiectului dumneavoastră de construcții, trebuie eventual să solicitați sprijinul unui specialist sau să obțineți aprobări adiționale. Interesați-vă la autoritatea competentă dacă acest lucru este valabil în cazul dumneavoastră!
Diferența dintre conductele de apă rece, țevile de temperaturi mari și țevile subterane de canalizare
La sistemele de canalizare ale caselor se face diferența între țevile pentru temperaturi mari și țevile subterane de canalizare. Toate conductele de scurgere montate în casă sunt confecționate din țevi HT gri (țevi pentru temperaturi mari). Aceste țevi constau din polipropilenă (PP) greu inflamabilă sau din polietilenă (PE) și sunt adecvate în special pentru ape reziduale reci, calde și agresive.
În schimb țevile subterane maro-roșcat, denumite și țevi KG (țevi subterane de canalizare), sunt din PVC nedegradabil. Sunt rezistente la acizi și solvenți și nu se sparg foarte ușor.
Conducte de apă rece

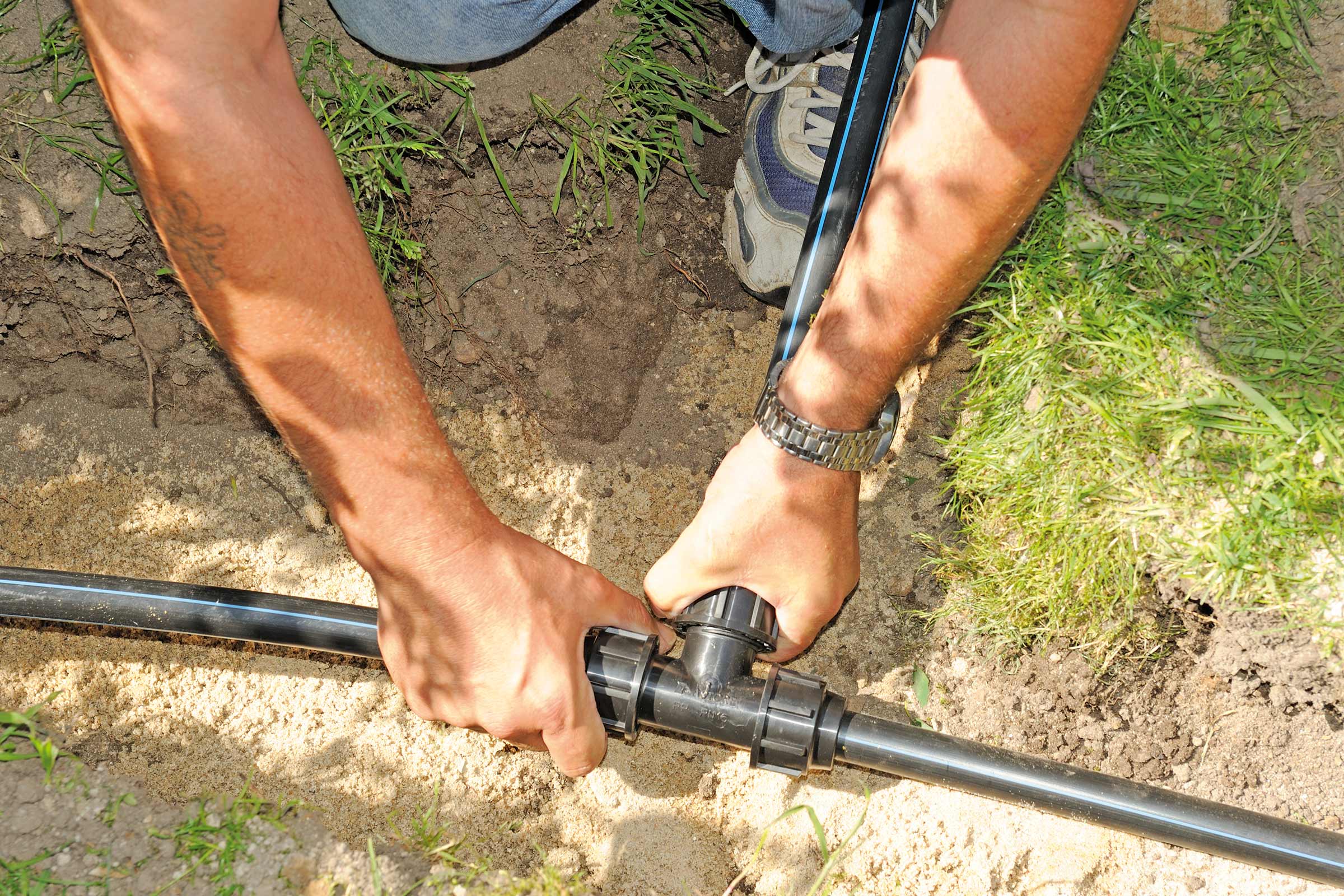

Cu conductele de apă rece puteți conduce apa rapid și simplu în casă, în grădină sau în curte, peste tot unde vă este necesară. Sistemele de conducte de apă rece sunt ideale în pivniță, în garaj sau la garajul deschis, pe terasă sau în grădină, pentru fântâni, pavilioane de grădină, fântâni arteziene sau iazuri de grădină.
Variantele moderne din material plastic sunt foarte durabile, stabile la coroziune, precum și rezistente împotriva depunerilor, algelor și bacteriilor. Introduceți-le sau înșurubați-le și dați drumul la apă! Iar dacă doriți să vă extindeți sistemul de apă rece, și acest lucru poate fi realizat într-un mod deloc complicat.
Evitarea daunelor cauzate de îngheț
Este bine ca iarna să goliți sistemul de apă rece, în cazul în care acesta este expus la îngheț. Astfel veți evita daunele cauzate de îngheț sistemului. În acest sens, montați un robinet cu bilă în punctul cel mai de jos al sistemului, de ex. într-un cămin de vizitare.

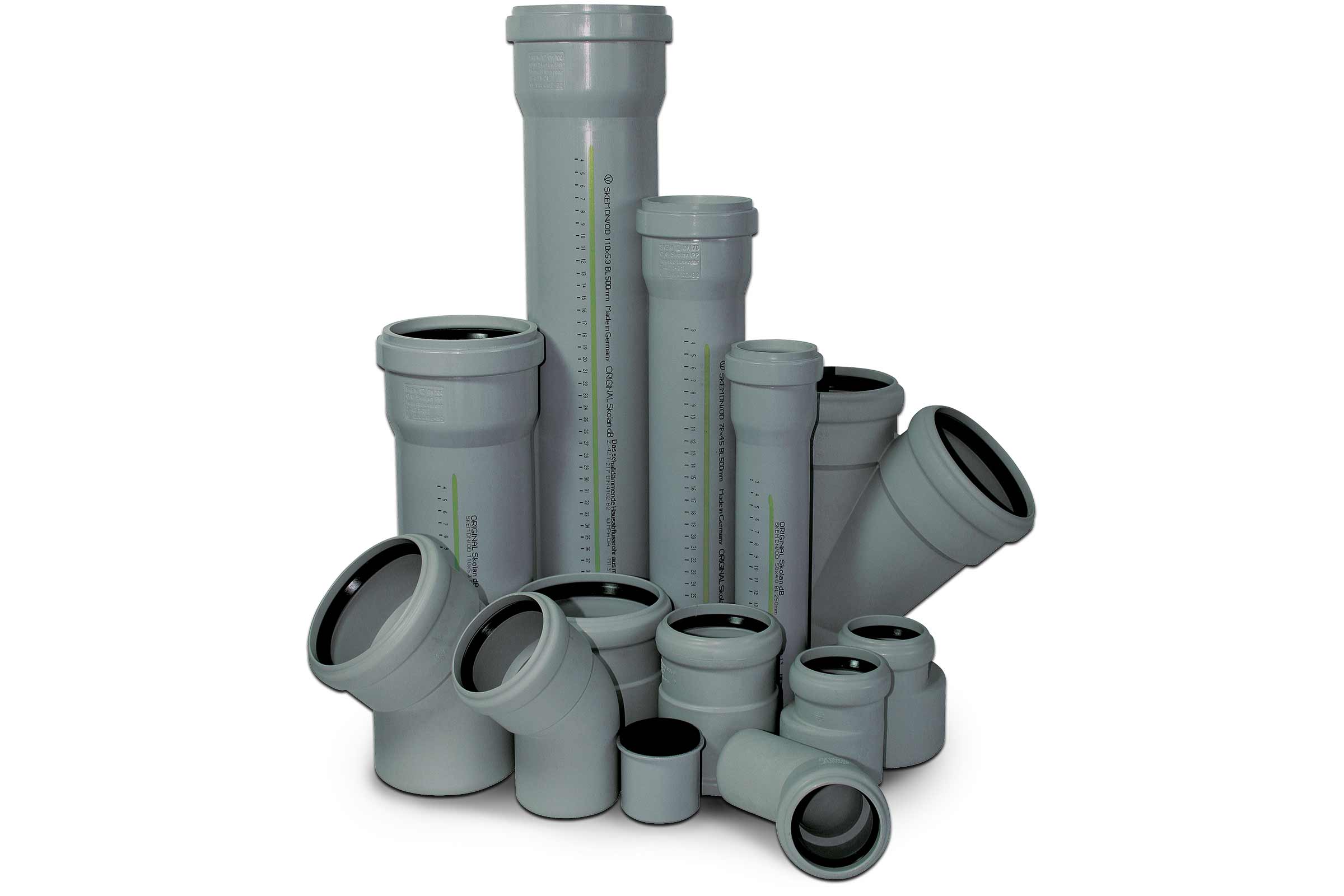

Țevi HT (țevi pentru temperaturi mari)
Toate conductele de scurgere care vor fi instalate în interiorul casei sunt țevi HT. Aceste țevi rezistă la ape reziduale reci, calde și agresive și sunt adecvate exclusiv pentru zone interioare.
Țevile HT sunt gri și constau din materialul greu inflamabil polipropilenă (PP).
| Numele elementului individual | Utilizare |
|---|---|
| HTEM: țeavă cu o mufă | bucăți de țeavă HT dreaptă, care pot fi introduse una în alta. |
| HTB: cot | Unghi: 15°; 30°; 45°; 67,5°; 87,5°; bucată de țeavă curbată pentru colțuri etc. |
| HTRE: țeavă de curățare | Bucată de țeavă cu orificiu, pentru a se putea curăța țeava |
| HTEA: ramificație simplă | Unghi: 45°; 67,5°; 87,5°; cu aceasta poate fi condusă în conductă o alta mai mică |
| HTDA: ramificație dublă | Unghi: 67,5°; în acest caz sunt conduse 2 conducte |
| HTED: ramificație dublă de colț | Unghi: 67,5°; unghi de deschidere: 90°; două conducte sunt introduse în țeavă într-un colț, de aceea cele două racorduri sunt în unghi drept unul față de celălalt |
| HTU: mufă racord | Piesă de legătură, este necesară de ex. la repararea unei țevi |
| HTAM: manșon | pentru racordarea la țevi fără mufă de introducere |
| HTL: mufă lungă | se utilizează de ex. la repararea pieselor de țeavă |
| HTMM: mufă dublă | îmbină două capete de țeavă fără mufă |
| HTM: dop de mufă | Element de închidere pentru un capăt de țeavă cu mufă |
| HTSW: cot sifon | Unghi 90° |
| HTDSW: cot sifon dublu | Unghi 90° |
| HTS: racord la țeavă metalică | Element de racord pentru o legătură a unei țevi HT cu o țeavă metalică |
| HTUG: racord la o țeavă turnată | Element de racord pentru o legătură a unei țevi HT cu o țeavă turnată |
| HTR: reducție excentrică | mărește, respectiv micșorează diametrul conductei |
| HTGL: țeavă fără mufă | bucată de țeavă dreaptă, fără mufă de legătură |
| Manșon | Piesă de legătură între o țeavă HT și garnitura de scurgere a unui obiect sanitar |
| Țeavă flexibilă | Bucată de țeavă pentru legătura la acoperiș la țeava de aerisire |
| Colier HT izolat fonic | Colier pentru montarea cu izolație fonică a țevii pe perete, zgomotele de curgere nu vor fi transmise în perete |
| Colier HT | colier fără izolație, pentru montarea țevii pe perete, zgomotele de curgere vor fi transmise |
| Scurgere | Piesă pentru sifonul de pardoseală, diverse variante pentru baie, grădină, terasă sau altele similare. |
| Inele de etanșare | pentru etanșarea racordurilor țevilor |
Protecție fonică la conductele de apă reziduală
Și la sistemele de canalizare, protecția fonică devine tot mai importantă. Țevile HT speciale pot reduce zgomotele propagate în aer și în corpuri datorită compoziției diferite a materialului, a grosimii mai mari a materialului, precum și datorită stratului de acoperire special. Și legăturile, mufele, ramificațiile etc. sunt disponibile în varianta silențioasă, cu reducerea zgomotelor.
| Țeavă HT | țeavă HT cu reducerea zgomotului, de ex. Skolan Safe® | |
|---|---|---|
| Material | Polipropilenă (PP) | polipropilenă (PP) ranforsată cu minerale |
| Culoare | gri | gri deschis RAL 7035 |
| Grosimea materialului la DN 110 (mm) | 2,7 | 5,3 |
| Nivelul de presiune acustică (cu cât mai mic, cu atât mai bine) | 26 dB | 20 dB |
Țevi KG (țevi subterane de canalizare)
Aceste conducte de apă reziduală de culoare maro-roșcat se instalează în pământ și sub radierul subsolului. Ele sunt disponibile la diametre de 100, 120, 250, 300, 400 și 500 mm. Conductele care colectează apa reziduală din mai multe conducte individuale pentru a o conduce la burlan trebuie să aibă un diametru corespunzător mai mare.
Există sisteme de țevi deosebit de robuste, cu auto-curățare și rezistente la acizi și leșii, ca de ex. articolele din seria KG 2000.
| Numele elementului individual | Utilizare |
|---|---|
| KGEM: țeavă cu o mufă | bucăți de țeavă KG dreaptă, care pot fi introduse una în alta |
| KGB: cot | Unghi: 15°; 30°; 45°; 67,5°; 87,5°; bucată de țeavă curbată pentru colțuri etc. |
| KGRE: țeavă de curățare | Bucată de țeavă cu orificiu, pentru a se putea curăța țeava |
| KGEA: ramificație simplă | Unghi: 45°; 87,5°; cu aceasta poate fi condusă în conductă o conductă mai mică |
| KGR: reducție, excentrică | mărește, respectiv micșorează diametrul conductei |
| KGUG: racord la o țeavă turnată | Element de racord pentru o legătură a țevii KG cu o țeavă turnată |
| KGUSM: racord la o țeavă din material ceramic (capăt cu mufă) | Element de racord pentru o legătură a țevii KG cu capătul cu mufă al unei țevi din material ceramic |
| KGUS: racord la o țeavă din material ceramic (capăt ascuțit) | Element de racord pentru o legătură a țevii KG cu capătul ascuțit al unei țevi din material ceramic |
| KGMM: mufă dublă | îmbină două capete de țeavă fără mufă |
| KGM: dop de mufă | Element de închidere pentru un capăt de țeavă cu mufă |
| KGU: mufă racord | Piesă de legătură, este necesară de ex. la repararea unei țevi |
| Supapă antirefulare | Piesă care, în cazul unui canal înfundat, împiedică apa uzată să curgă înapoi în conductele de apă reziduală |
| Inele de etanșare | pentru etanșarea racordurilor țevilor |
Utilizarea unor țevi adecvate
Nu este permisă instalarea țevilor KG în casă, pentru că în caz de supraîncălzire acestea emană vapori toxici. În schimb țevile HT nu sunt adecvate pentru zona exterioară.
Planificarea conductelor de apă
Cu excepția burlanelor, planificați la toate țevile o pantă a țevilor de 2 cm per m. Numai astfel este asigurată o auto-curățare suficientă a țevilor orizontale.
În cazul în care panta este mai mare, apa se scurge prea repede și materialele plutitoare se pot depune. O pantă mai mică încetinește fluxul de apă reziduală atât de mult, încât aceasta nu mai poate duce cu ea materialele plutitoare. Însă ambele conduc pe termen scurt sau lung la îngustarea țevilor și la înfundarea acestora.
În afară de aceasta țineți cont de faptul că nu este permis ca ramificațiile să fie montate cu un unghi în sensul opus direcției de curgere, ci la mai puțin de 45° în direcția fluxului. În cazul burlanelor sunt posibile până la 88° în direcția de curgere. Noul dumneavoastră sistem de țevi va ține aproape o veșnicie dacă ați adoptat întotdeauna diametrul corect.
În casă, instalați întotdeauna conducta de apă caldă deasupra conductei de apă rece, niciodată invers, pentru că în caz contrar, căldura care se ridică ar încălzi conducta de apă rece.
Numai cu țevi KG și HT încă nu puteți construi un sistem de evacuare a apei. Pentru aceasta aveți nevoie, în funcție de condițiile locale, de diverse piese individuale, ca de exemplu coturi de sifon cu un unghi de 90°, coturi cu diverse unghiuri, coliere, izolate și neizolate, pentru fixarea pe perete și multe altele. O selecție de piese individuale găsiți în această grafică, multe altele în sortimentul nostru.
Și în acest caz există o serie de elemente individuale, care sunt denumite după utilizarea lor. Cu ele puteți de exemplu să îmbinați țevi – inclusiv țevi din materiale diferite. Printre ele se numără de asemenea coturi pentru schimbarea direcției, la fel ca și dopurile de mufe, pentru astuparea capetelor țevilor.
Îmbinări și racorduri
Există un număr mare de racorduri de țeavă din diverse materiale, de diverse mărimi și diametre exterioare. Printre acestea se numără treceri, conectoare, coturi, ramificații, capace de capăt și coturi de sifon. Acestea constau de cele mai multe ori din cauciuc vulcanizat, respectiv elastomer termoplastic.
Cauciucul vulcanizat dispune de o stabilitate foarte bună la influențe atmosferice, precum și la oxigen și ozon. Utilizarea cea mai frecventă este îmbinarea țevilor moderne din material plastic, de ex. HT și KG, cu un număr mare de alte materii prime gen materiale ceramice, beton, fontă și fibrociment.

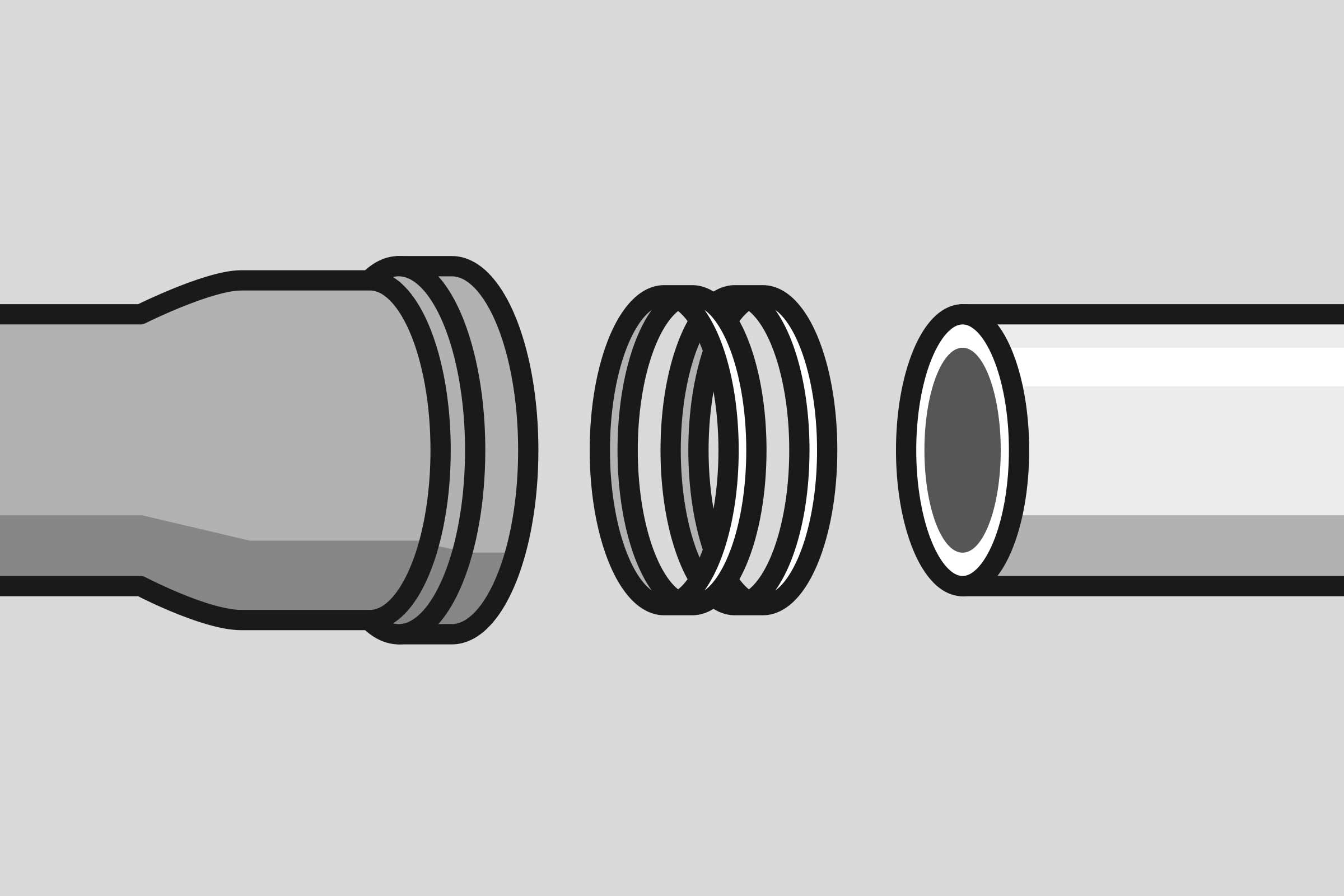

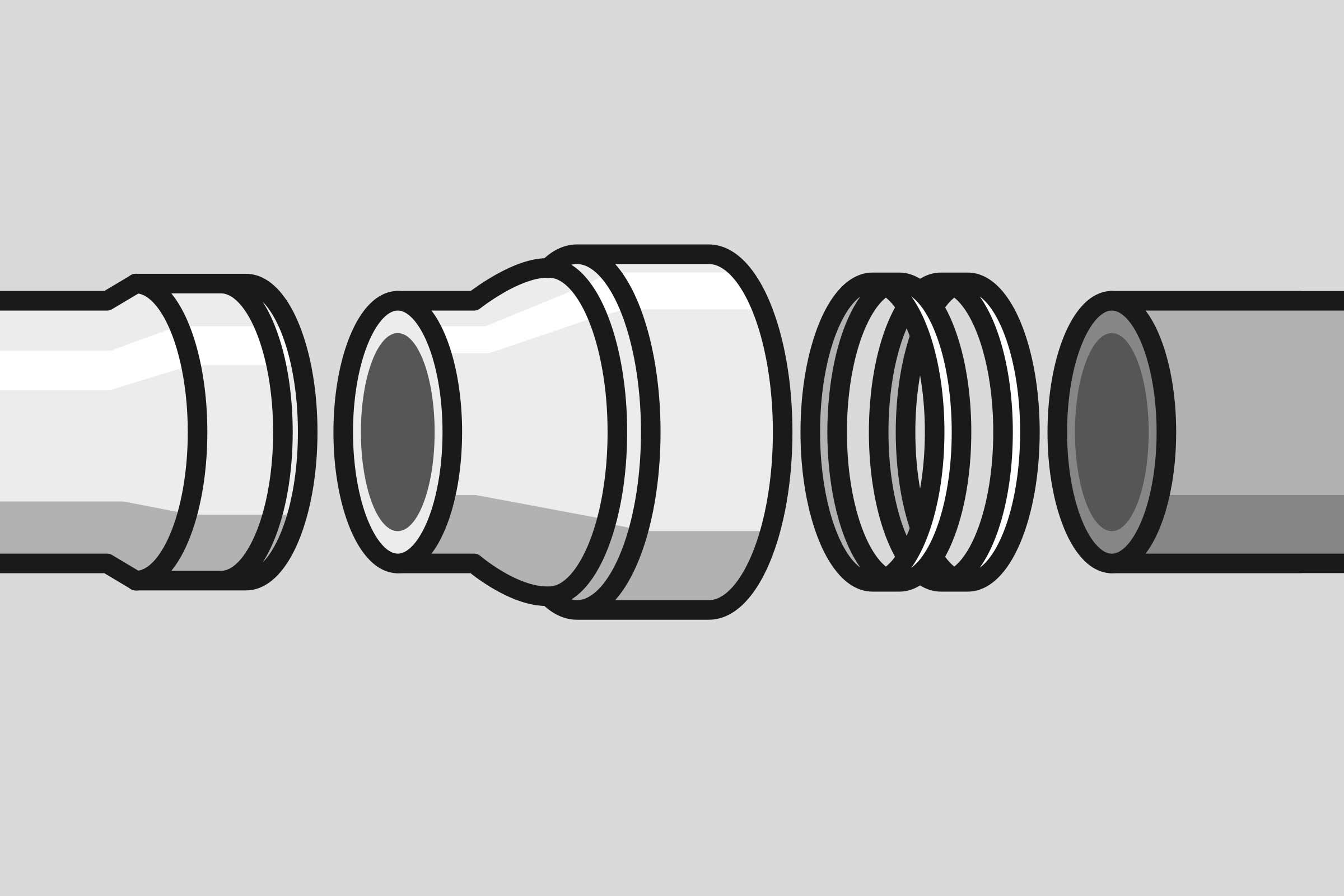

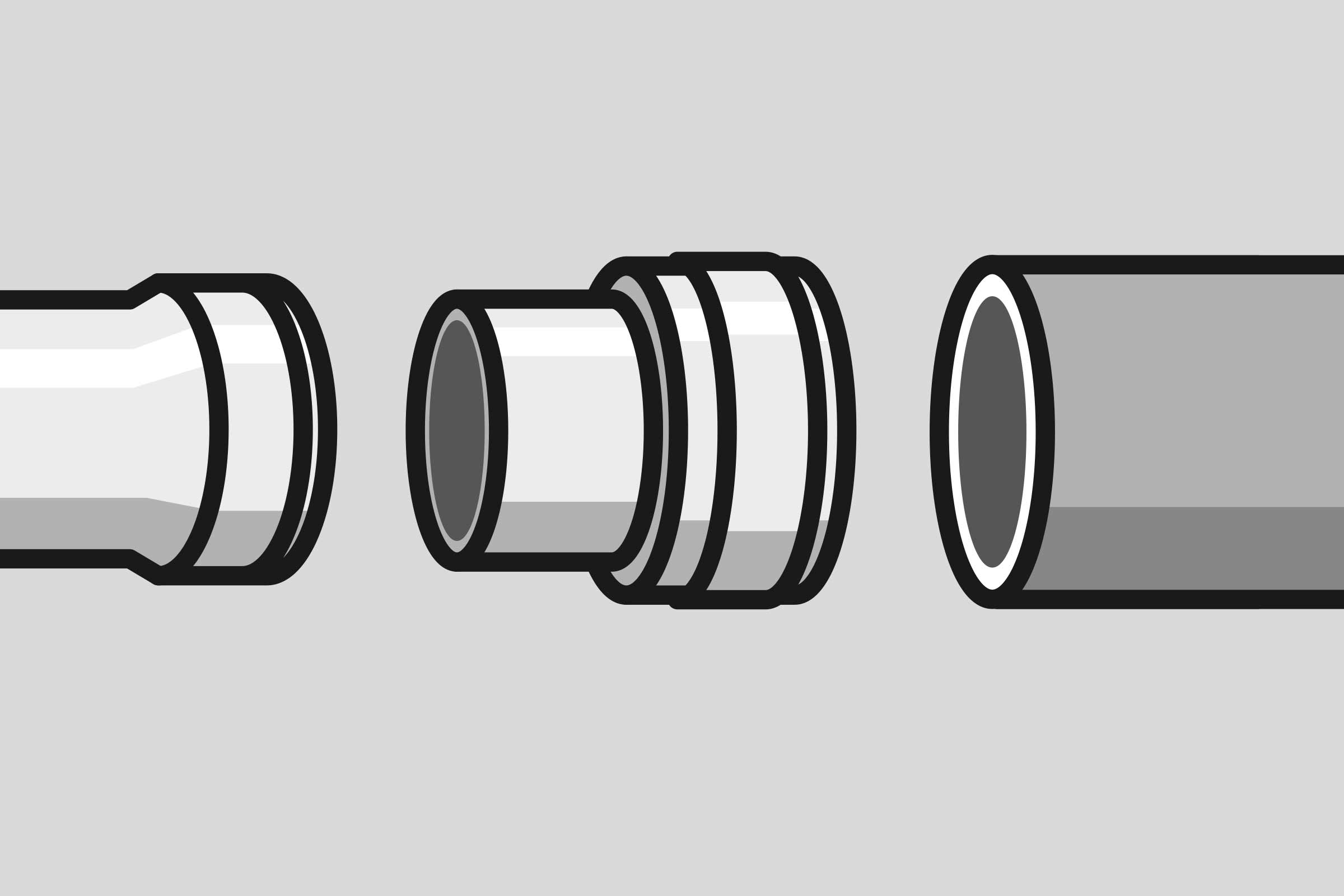

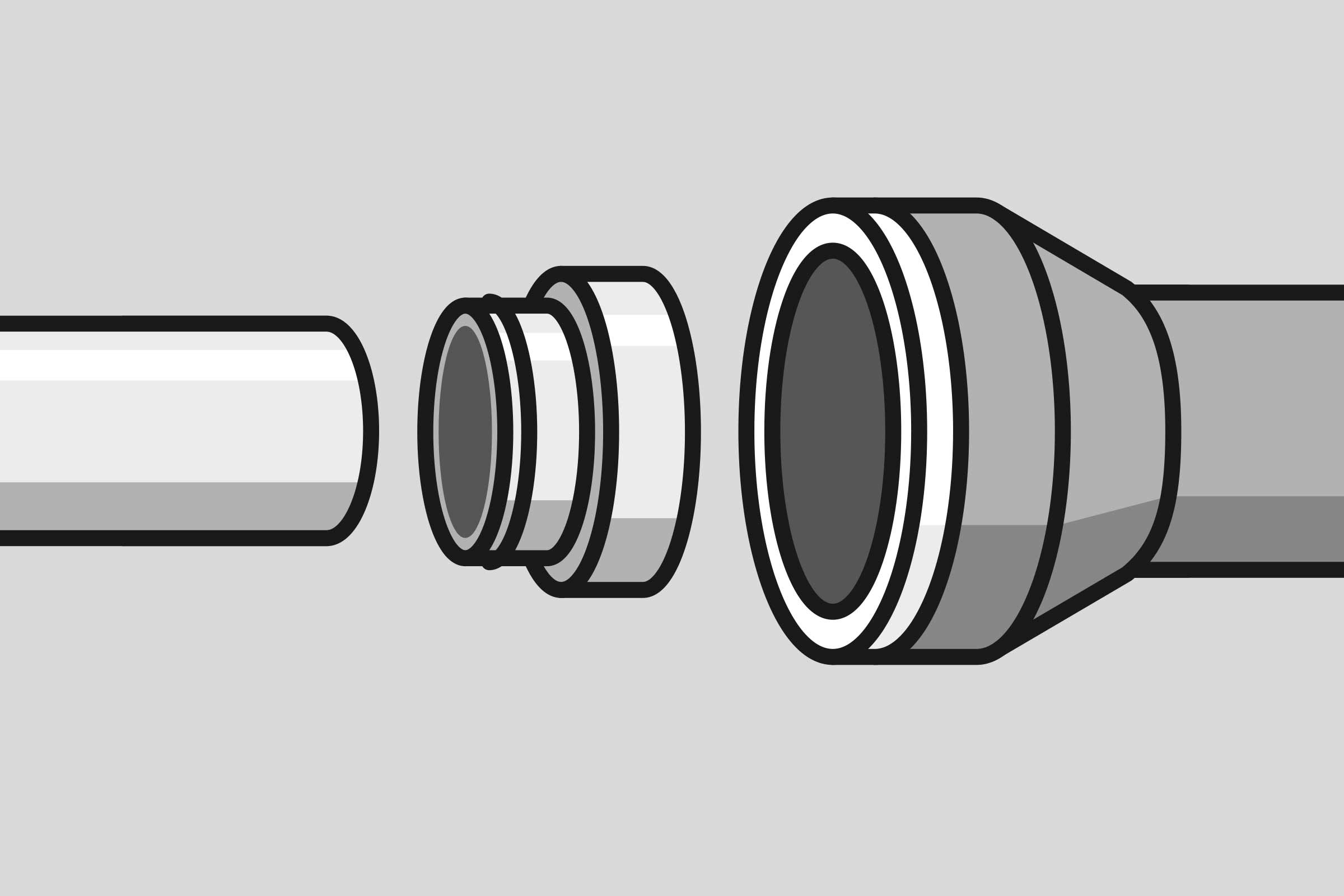

Cum fac legătura țevilor KG?

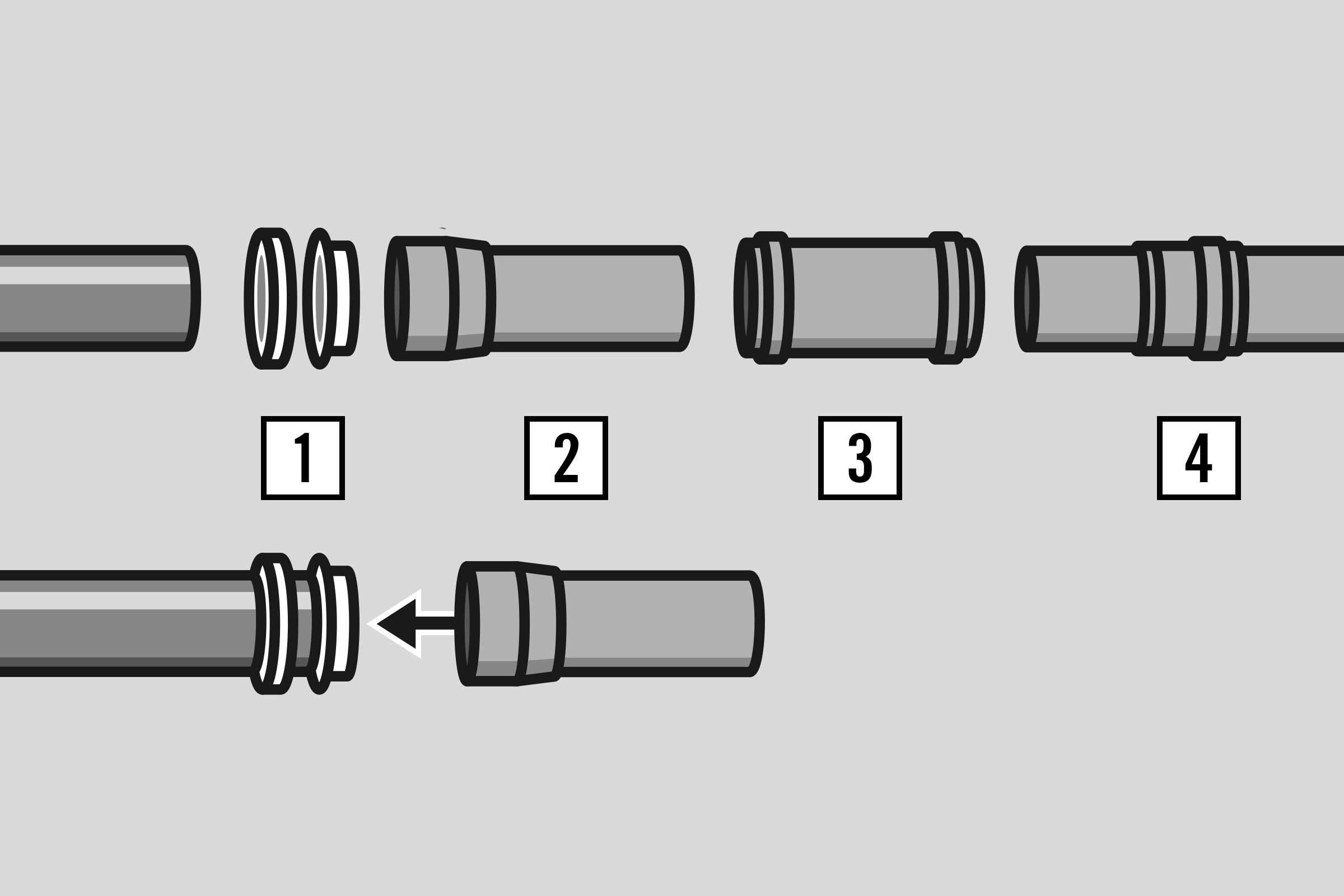

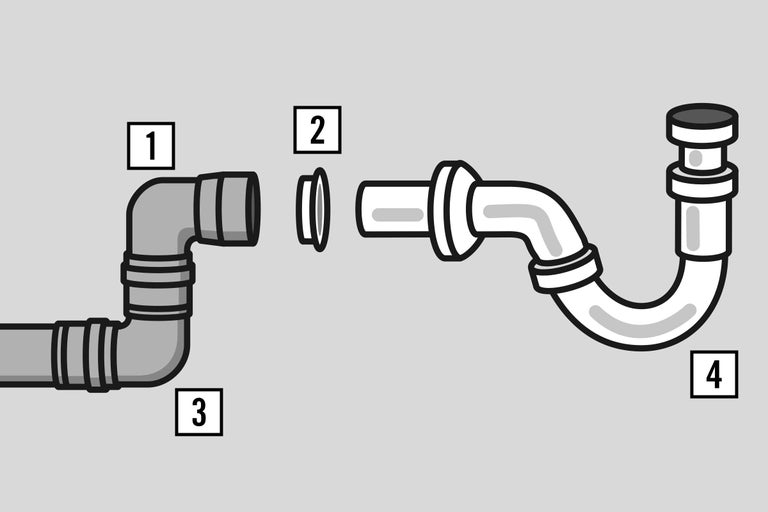

Cum fac legătura țevilor HT?
Izolația conductelor de apă

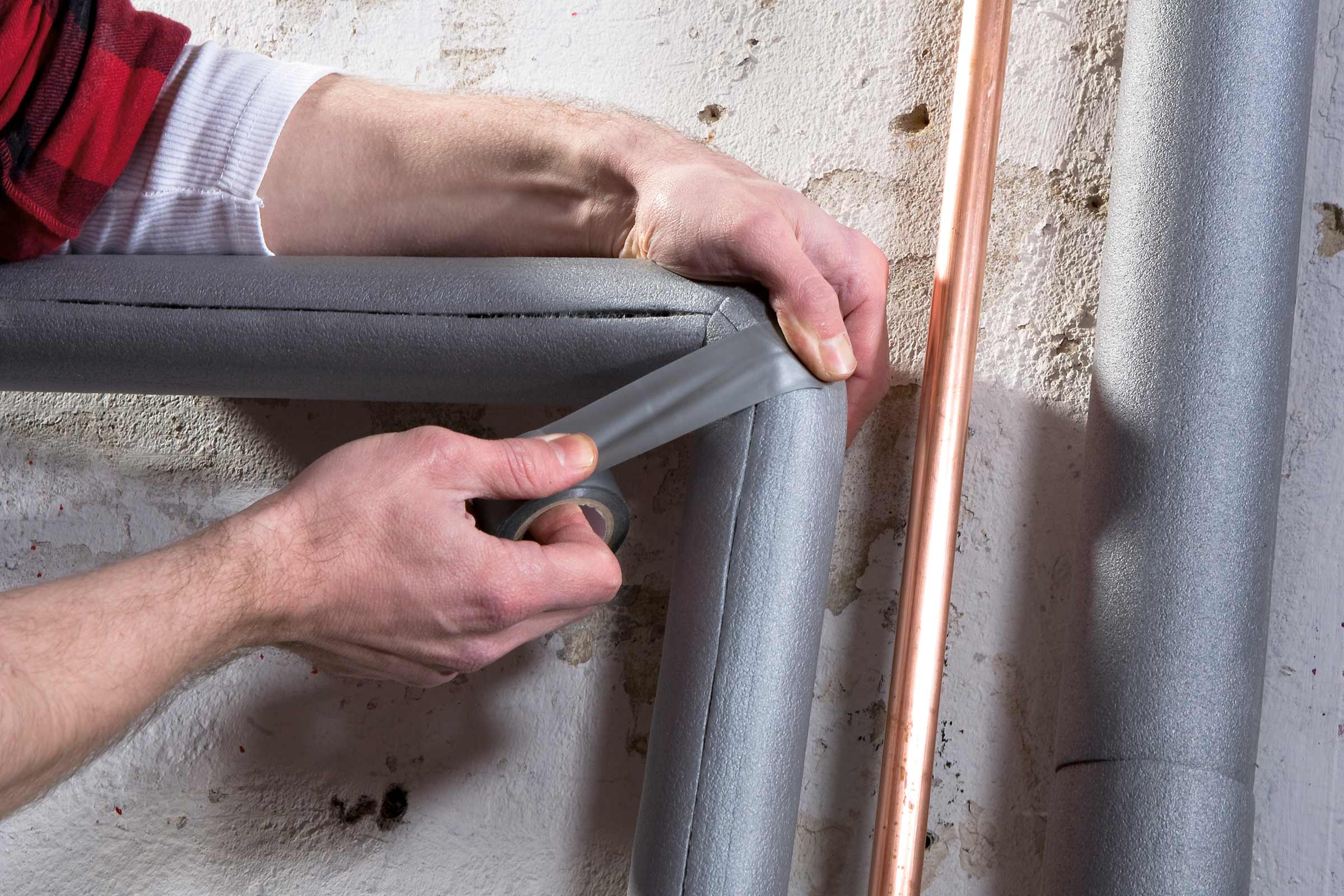

Conductele de apă caldă și conductele de apă rece din casă (inclusiv din beci) trebuie izolate. Izolarea țevilor trebuie, pe de-o parte, să asigure înalta calitate a apei potabile și, pe de altă parte, să mențină pierderile de energie. Apa rece trebuie să rămână rece și apa caldă - caldă.
Pentru izolare există învelișuri de izolație prefabricate din spumă moale și din elastomeri flexibili. Grosimea stratului de izolație se orientează în funcție de tipul de conductă, de mediul ambiant și de tipul materialului izolant.
Grosimea minimă pentru grosimea izolației conductelor este diametrul interior al conductei (corespunde sută la sută la o clasă de conductivitate termică 035 a materialului izolant).
Atenție, bacterii Legionella!
Legionella sunt bacterii care pot provoca pneumonie. Acestea se formează în mod special în conducte de apă de consum neizolate. Atunci când apa stă mai mult timp în conductele de apă potabilă și este caldă, la o temperatură între 25 și 45 °C, bacteriile Legionella se înmulțesc foarte bine. De aceea, aveți grijă la o izolație bună a țevilor dumneavoastră!
Găsirea rigolei de scurgere corecte
Ploile de durată, ploile în averse sau apa din topirea zăpezii pot deveni o neplăcere pentru casa dumneavoastră. De aceea este atât de important drenajul corect al curții, terasei, balconului, acoperișurilor plate și căilor de acces. Puneți-vă următoarele întrebări pentru a găsi rigola de scurgere perfectă:
- Ce și în ce fel doresc să drenez?
Răspunsul la această întrebare este unul ușor: de cele mai multe ori se dorește amenajarea unei rigole de scurgere în curte, la terasă sau la o cale de acces.
- De ce fel de accesorii am nevoie?
Accesoriile importante pentru rigolele de scurgere sunt pereții frontali, blocătoarele de scurgere și, bineînțeles, căminele pluviale, în care este colectată apa și din care este alimentată în canalizare.
- La ce trebuie să reziste rigola de scurgere?
Trebuie să aveți în vedere dacă la suprafață se va circula numai ocazional sau în mod regulat cu mașina sau chiar cu vehicule mai mari. Așa-numitele clase de rezistență reprezintă un bun criteriu pentru dumneavoastră.
Clase de rezistență pentru rigole de scurgere
Cât de rezistentă trebuie să fie rigola dumneavoastră de scurgere? Standardul european EN 1433 definește cinci clase de rezistență pentru rigolele de scurgere.
Depinde așadar de proiectul dumneavoastră. Dacă doriți să amplasați o rigolă de scurgere pentru locul în care vă parcați mașina, aveți în vedere cel puțin clasa B 125. De altfel, 125 reprezintă 125 kN, ceea ce corespunde unei sarcini de verificare de 12,5 tone.
| Clasă | Forța de verificare | Locul de instalare |
|---|---|---|
| A 15 | 15 kN | Suprafețe circulabile, care pot fi utilizate exclusiv de pietoni și bicicliști. |
| B 125 | 125 kN | Alei, zone pietonale și suprafețe similare, suprafețe de parcare pentru automobile și platforme de parcare pentru automobile. |
| C 250 | 250 kN | Sectorul rigolelor de lângă borduri și acostamente necirculabile și altele similare, rigolele cu fante de lângă borduri. |
| D 400 | 400 kN | Părțile carosabile ale străzilor, acostamentele străzilor și suprafețelor de parcare, care sunt autorizate pentru toate tipurile de vehicule rutiere. |
| E 600 | 600 kN | Suprafețe care sunt circulate cu încărcări mari pe roată, de ex. în porturi și amenajări de docuri. |
| F 900 | 900 kN | Suprafețe care sunt circulate cu încărcări pe roată deosebit de mari, de ex. în aeroporturi. |
Rigola dumneavoastră de scurgere trebuie să facă față unor încărcări mai mari? Atunci apelați la clasa de rezistență C 250 pentru curte și mică industrie.
