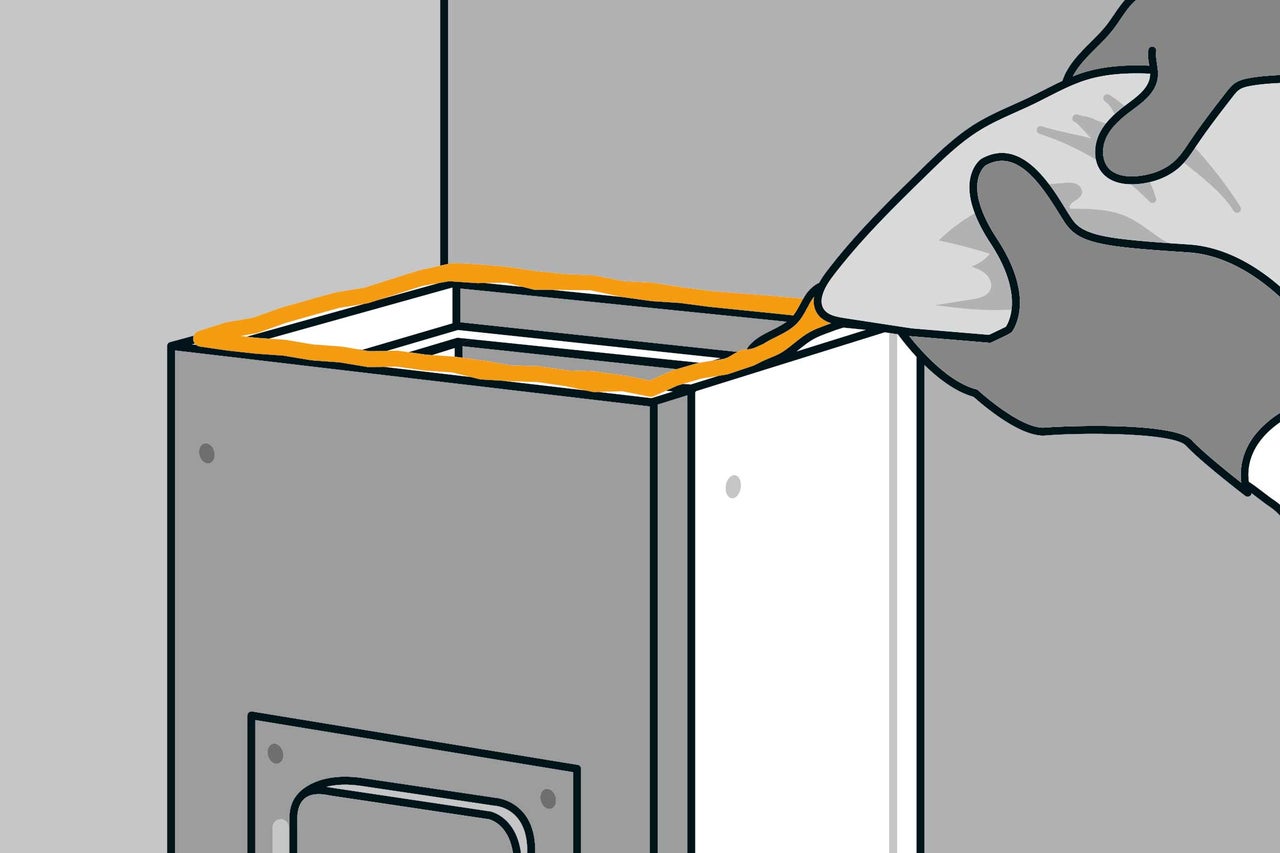

Amplasați elementul de picior cu un recipient de condens la locul de montaj și prin deschiderea acoperișului, poziționați-l în sus. Lipiți suprafețele orizontale de sprijin ale elementelor căminului cu adeziv.
Instrucțiuni
Montarea coșului de fum din șamotă
Un șemineu în propria locuință. Și asta chiar acum. În orice caz, montarea ar trebui să fie rapidă și ușoară. Soluția este un șemineu care se montează lejer! Este alternativa de economisire a timpului pentru amenajare, renovare și construcție nouă. Vă vom explica cum puteți monta cu ușurință un șemineu.
Cărămidă refractară & mortar refractarCătre produse
Aveți nevoie de următoarele
Materiale
Mortar șamotă refractară 7 kg
Tubulatură sobe & șeminee
Șuruburi
Vată minerală de sticlă Isover Uniroll P ...
din
Unelte

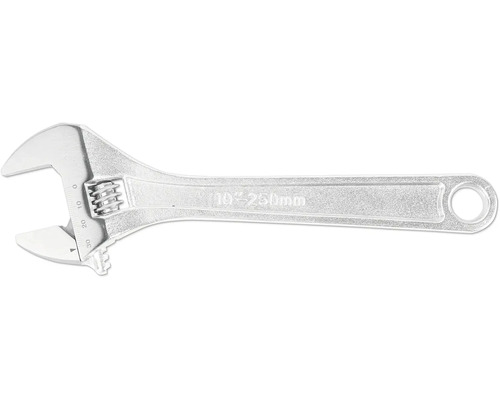

Cheie reglabilă 10" 250mm
Ciocane & baroase
Rulete, rigle & metru de măsurat
Echere, raportoare, șublere & micrometre
Mașini de găurit & înșurubat
din
Pașii de lucru

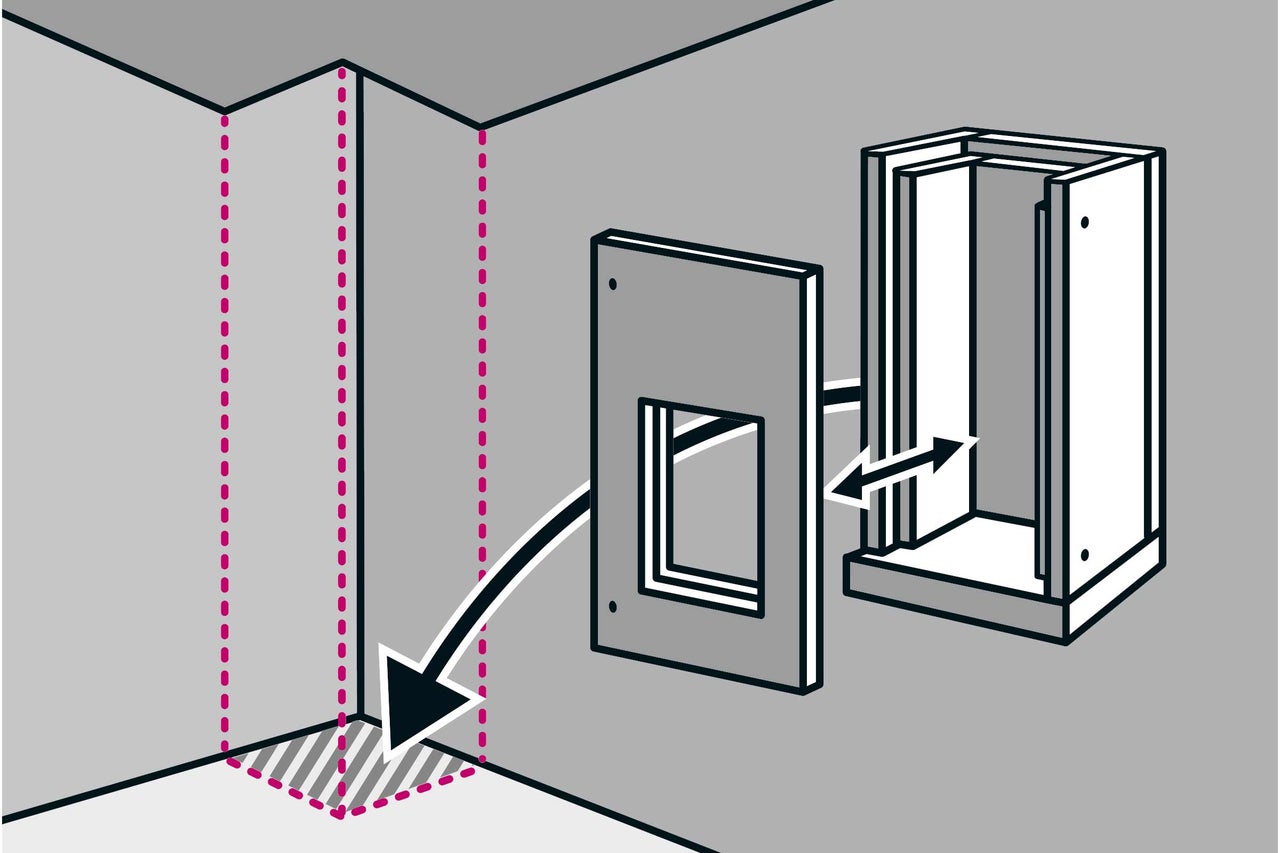

Amplasarea elementului de sprijin
01

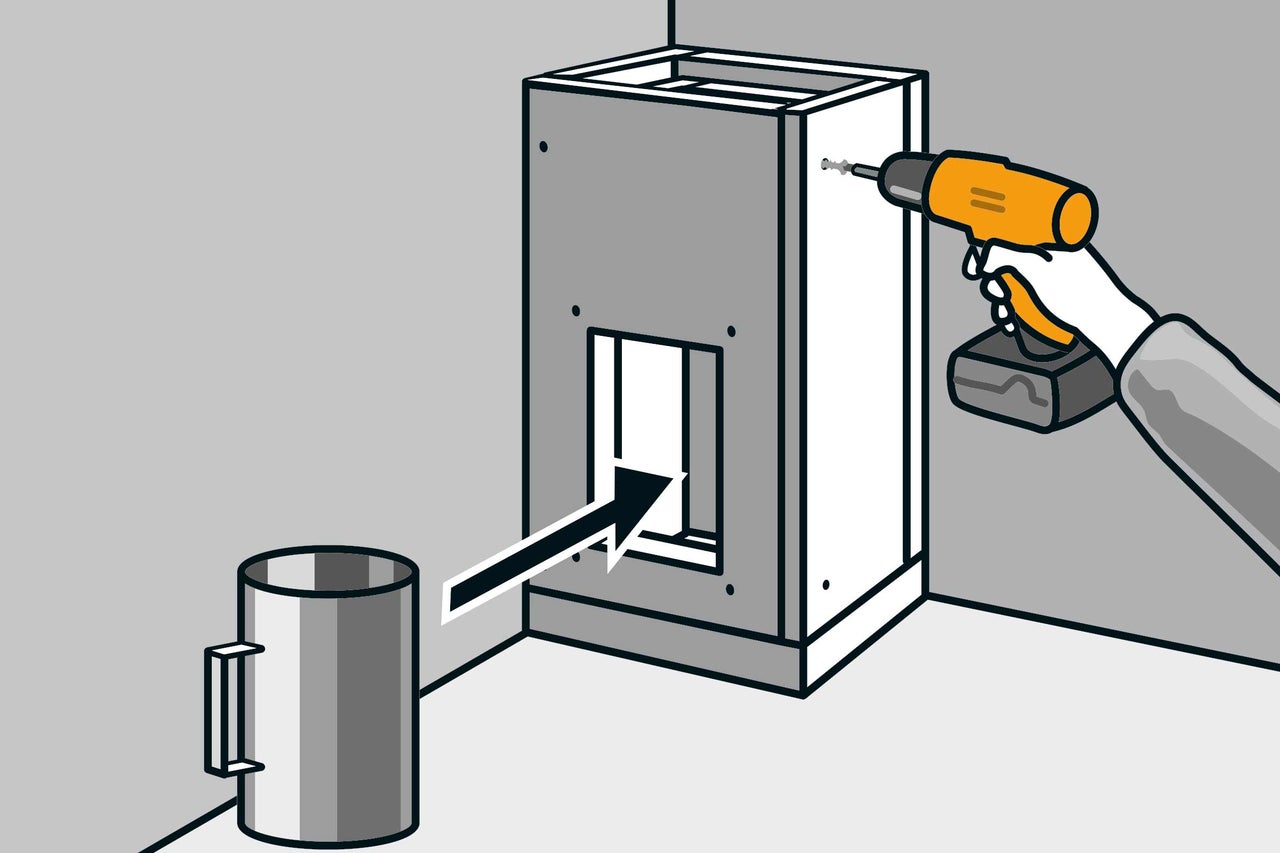

Fixarea în șuruburi a elementelor căminului
02

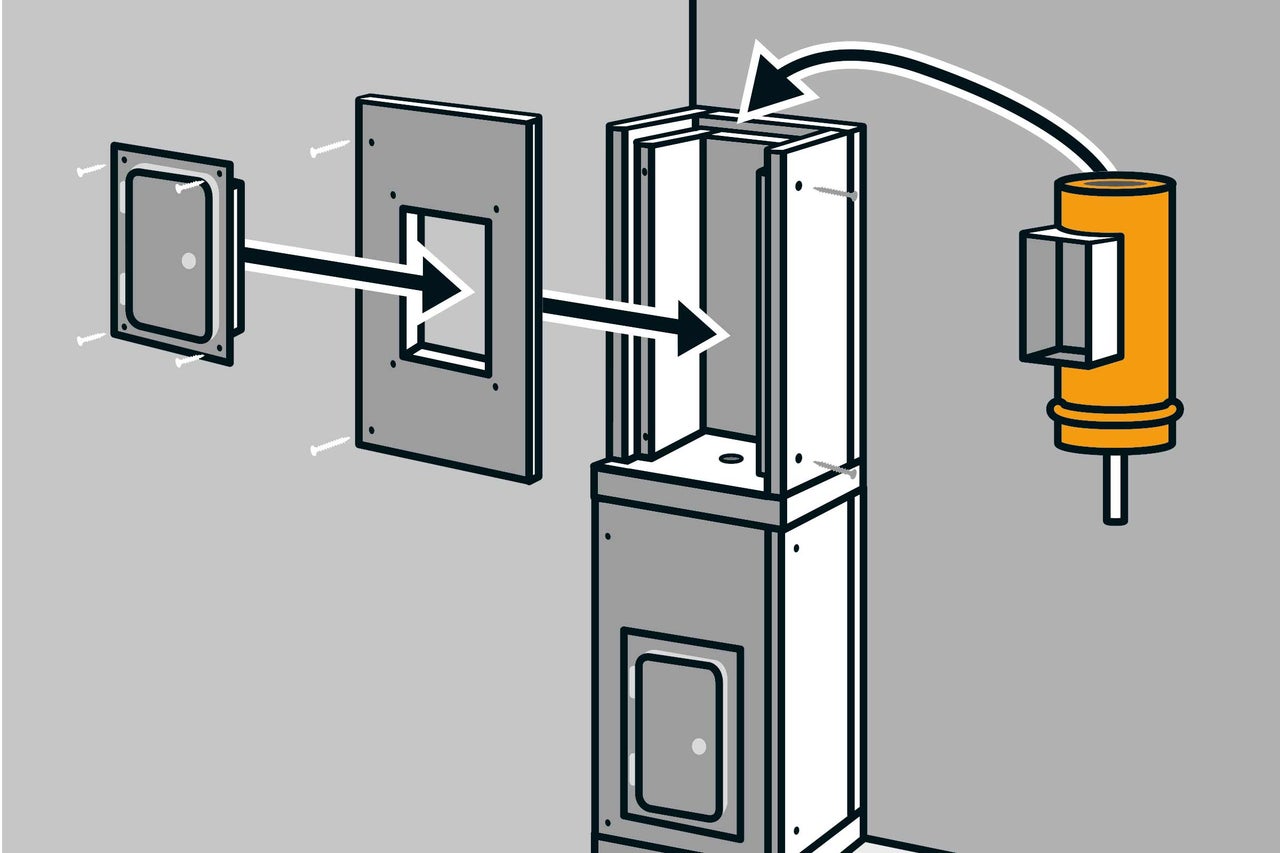

În plus, înșurubați ambele elemente ale căminului în punctele libere, accesibile din zona cuplajului. Fiecare element suplimentar (elemente de cămin, element de curățare și racord la focar) se montează precum cele anterioare.
03

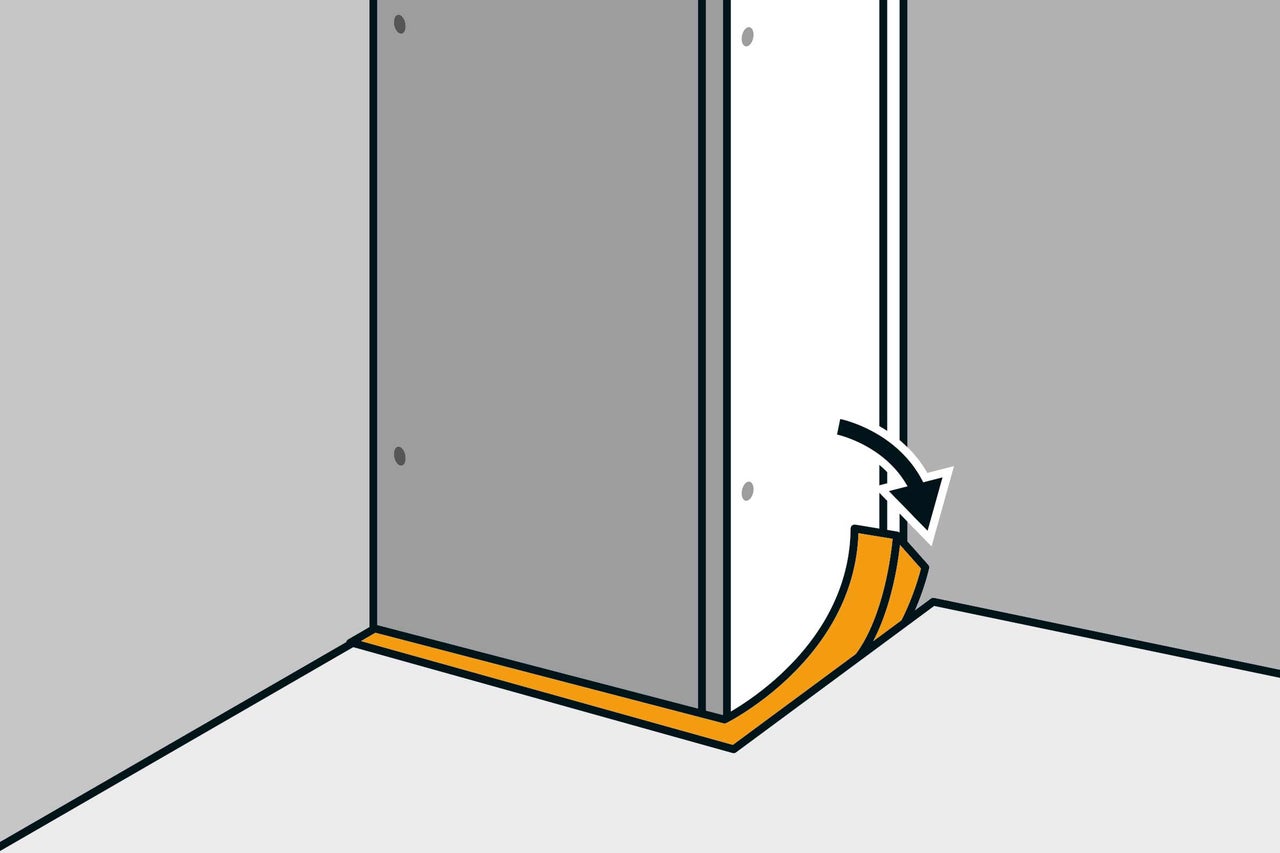

La ultimul element de cămin, izolația trebuie să fie scurtată cu 10 cm față de gură, pentru a asigura o mai bună evacuare a ventilației din spate.
Fixarea vinclului de perete
04
Ținând cont de secțiunea transversală a țevii, se vor monta vincluri de perete pentru fixarea coșului de fum (distanțe conform instrucțiunilor de montaj).
Asigurarea coșului de fum
05
Deasupra acoperișului, coșul de fum trebuie protejat împotriva condițiilor meteorologice. Acest lucru poate fi făcut in situ sau prin intermediul unui înveliș din titan-zinc, conform instrucțiunilor de montaj. Începând de la ultimul plafon, căminul trebuie să fie asigurat împotriva flambării, conform instrucțiunilor de montaj, cu piesele prevăzute în acest scop.
06

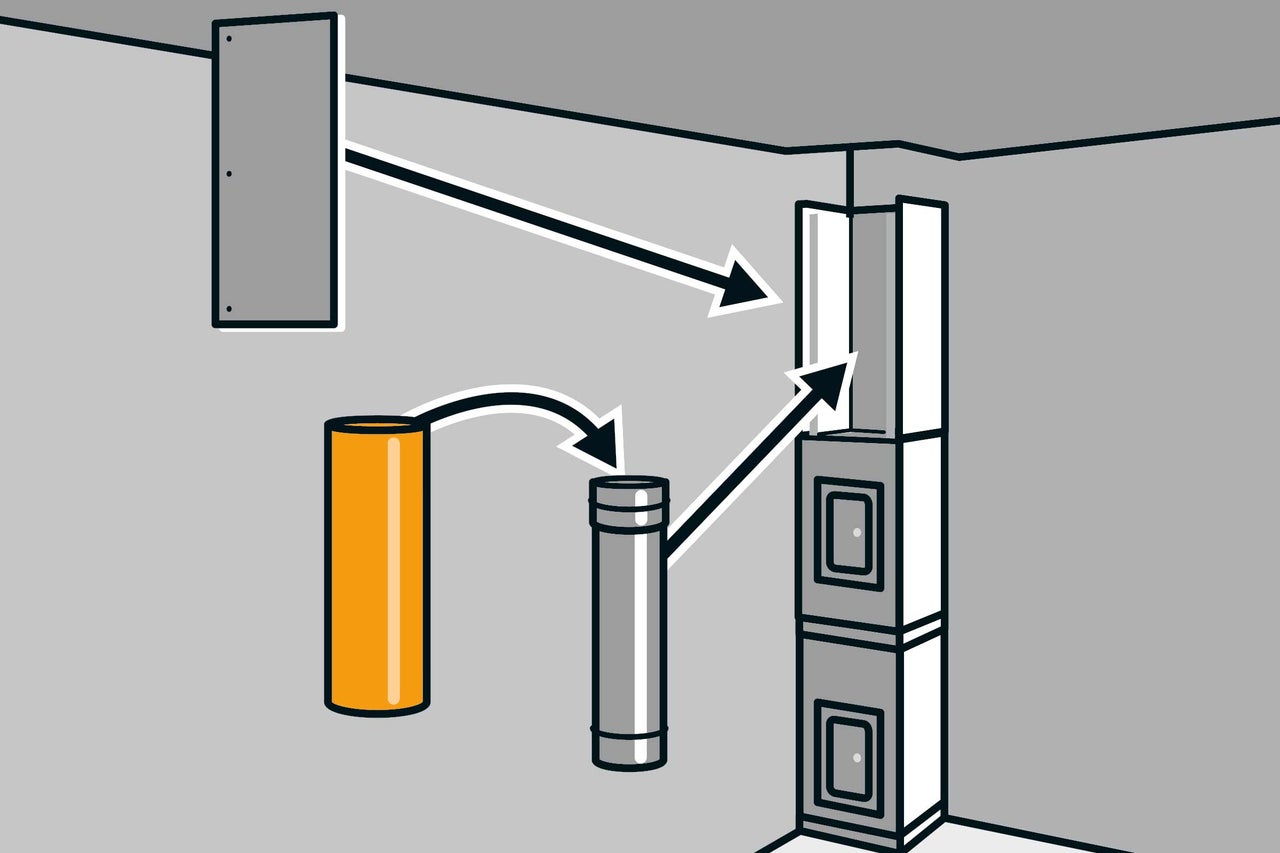

Este posibil să se efectueze o schimbare de sistem sub zona acoperișului de la căminul construcție lejeră până la șemineul din oțel pentru doi pereți, conform instrucțiunilor de montaj.
Amplasarea șemineului
07

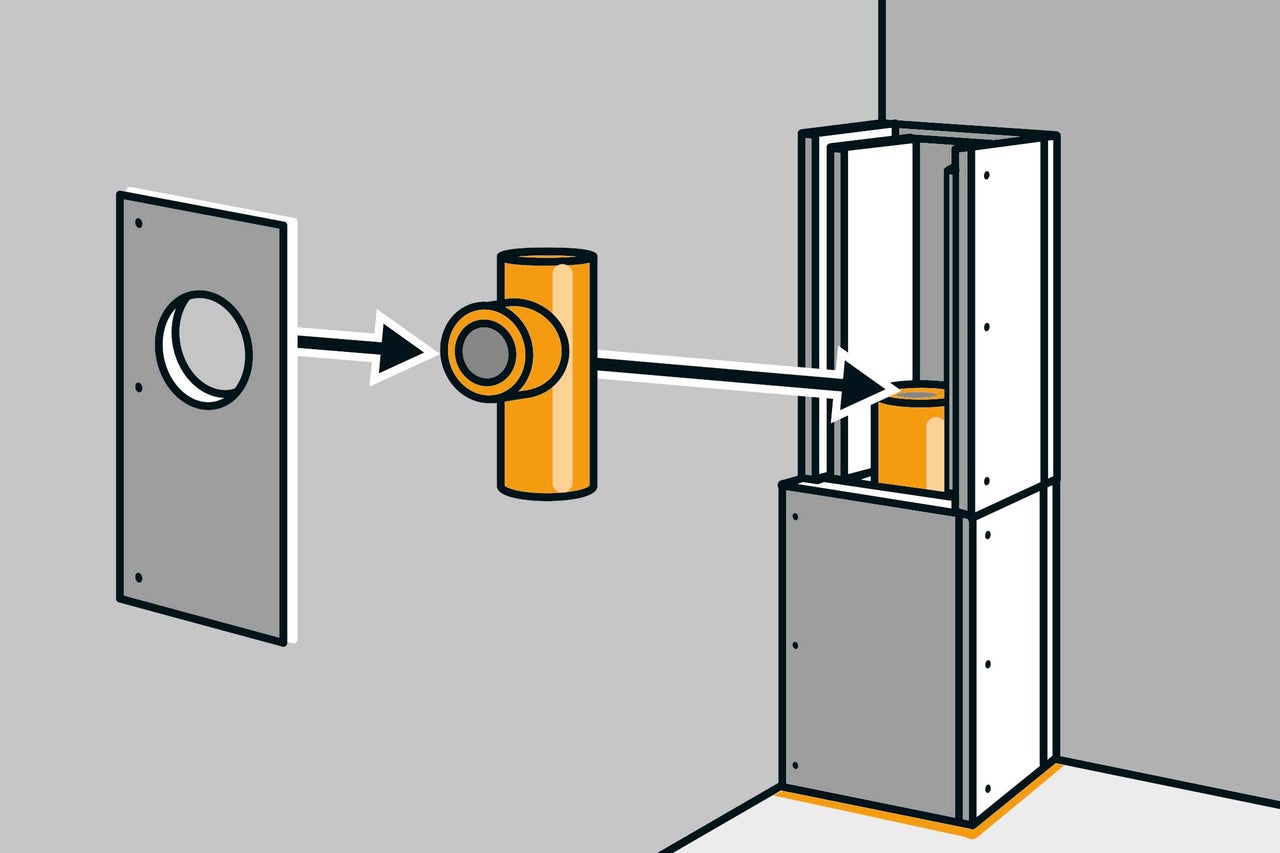

Cu o țeavă de oțel adecvată, soba va fi conectată la șemineu. Atenție la etanșeitatea racordurilor. După ce au fost executate toate îmbinările de țevi, înainte de a pune în funcțiune soba, instalatorul autorizat trebuie să elimine racordul.
08
Folosiți vată minerală pentru a umple cavitatea rămasă între țeava șemineului și zidărie la străpungerea zidului. Tencuiți peretele cu gips. Acoperiți deschiderea în interior cu o rozetă de perete din oțel, iar în exterior cu una din oțel inoxidabil.
