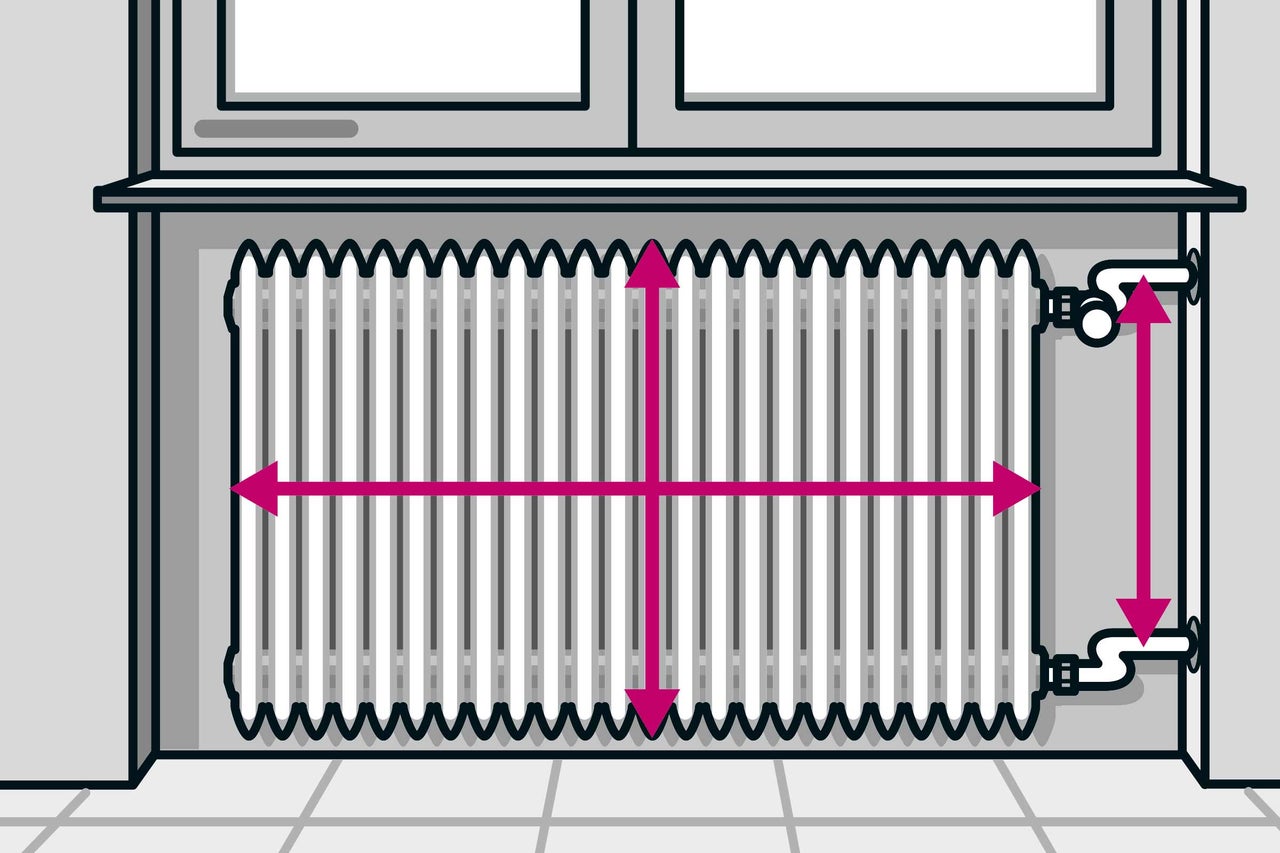

Primul pas este să verificați ce radiator se potrivește camerei și sistemului dvs. de încălzire. Pentru a face acest lucru, măsurați distanța dintre debit și retur. Rețineți dimensiunea radiatorului vechi. În acest manual este instalat un radiator de înlocuire, care se potrivește cu distanța dintre conductele existente. Planificați renovări suplimentare în cameră? Puteți începe deja.
Înlocuirea radiatoarelor
Radiatoarele sunt, fără îndoială, obiecte robuste. Însă mai devreme sau mai târziu, se impune înlocuirea lor. Înlocuirea unui radiator este o chestiune destul de simplă, deoarece sunt agățate de console speciale. În cadrul instrucțiunilor noastre pas cu pas, veți afla care sunt aspectele de care trebuie să țineți seama pentru ca, la final, radiatorul să stea agățat vertical pe perete. Iar acum, la treabă!
Materiale și unelte de care aveți nevoie
Pregătirea pentru lucru
Care radiator este cel potrivit?
![Inlocuirea radiatoarelor pasul 01 Inlocuirea radiatoarelor pasul 01](
https://media.hornbach.ro/cmsm/de/chke2-81/2cbd0c1560ac15c47ca0d885926de8/heizkoerper-tauschen-anleitung-as-01-992x661.jpg
)
Pașii de lucru
Scoateți radiatorul

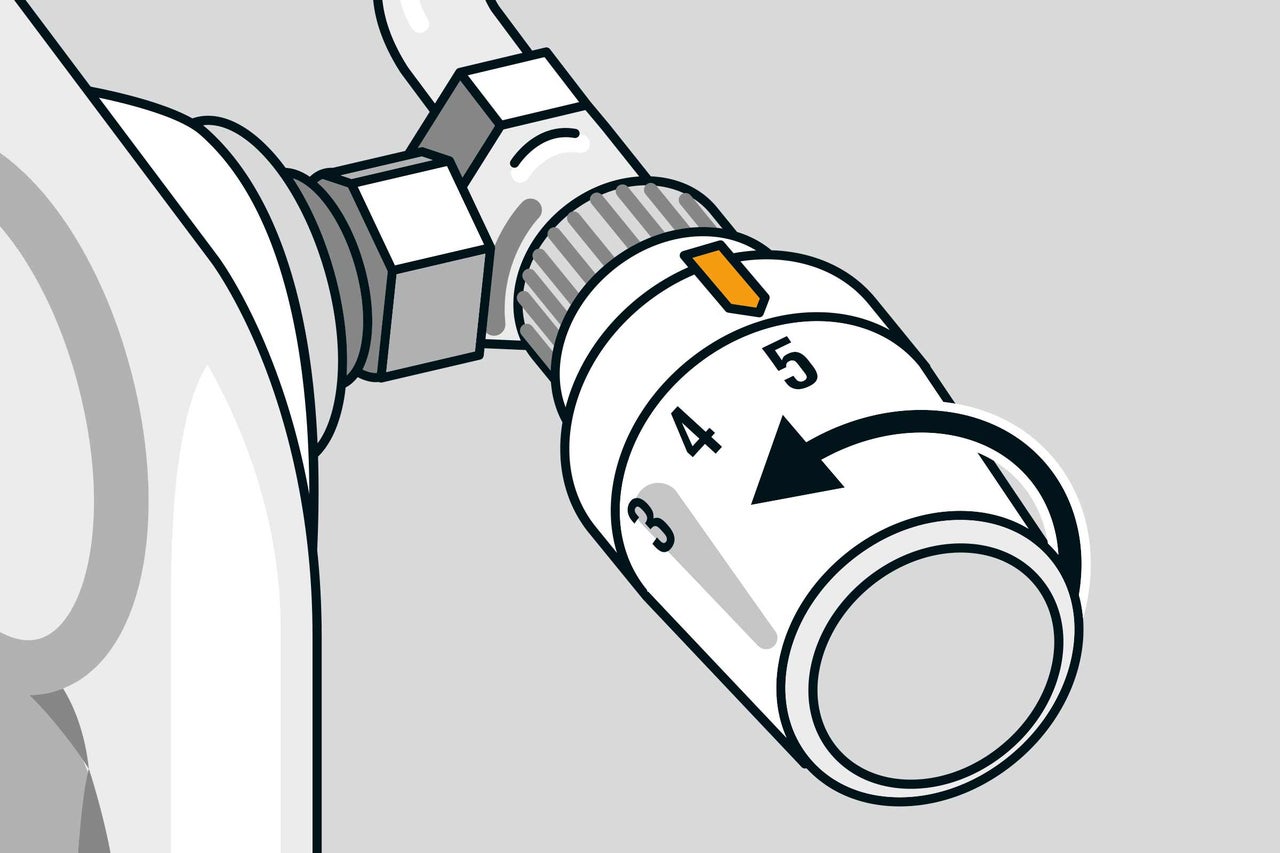

Mai întâi, șurubul de retur cu supapă trebuie să fie închis sau blocul de supape să fie oprit. Dacă acest lucru nu este posibil cu radiatorul dvs., trebuie să evacuați apa din circuitul de încălzire. Asigurați-vă că toate supapele radiatorului sunt deschise.
![Inlocuirea radiatoarelor pasul 02 Inlocuirea radiatoarelor pasul 02](
https://media.hornbach.ro/cmsm/de/chke2-9c/7e338d4c315532c5861f8d0c7ca99b/heizkoerper-tauschen-anleitung-as-02-992x661.jpg
)

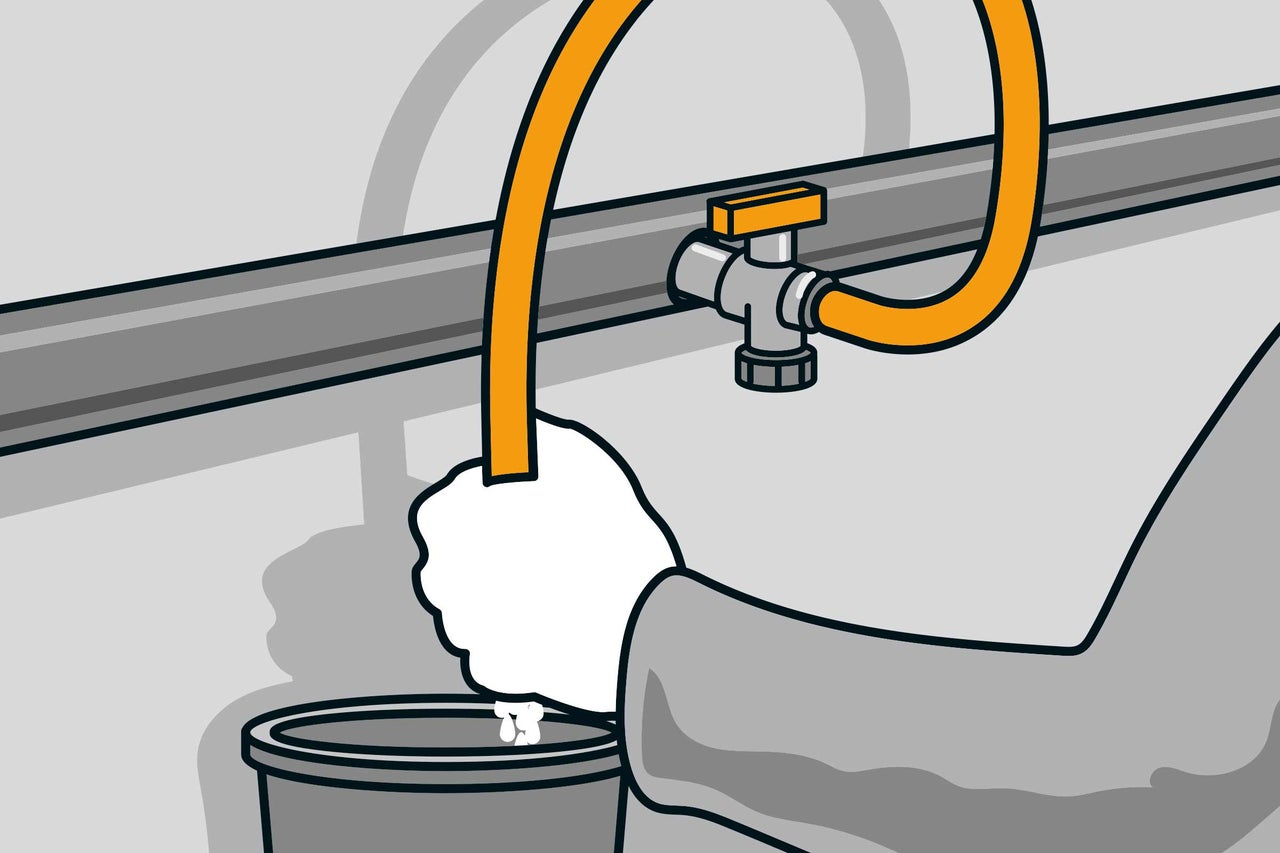

Mai întâi opriți centrala. Apoi scurgeți apa. Acesta este de obicei locul unde apa este umplută când presiunea de încălzire a scăzut. Dacă nu sunteți sigur aici, adresați-vă specialistului.
![Inlocuirea radiatoarelor pasul 03 Inlocuirea radiatoarelor pasul 03](
https://media.hornbach.ro/cmsm/de/chke2-24/5a834cc10a168c0a899d41255a7fa4/heizkoerper-tauschen-anleitung-as-03-992x661.jpg
)

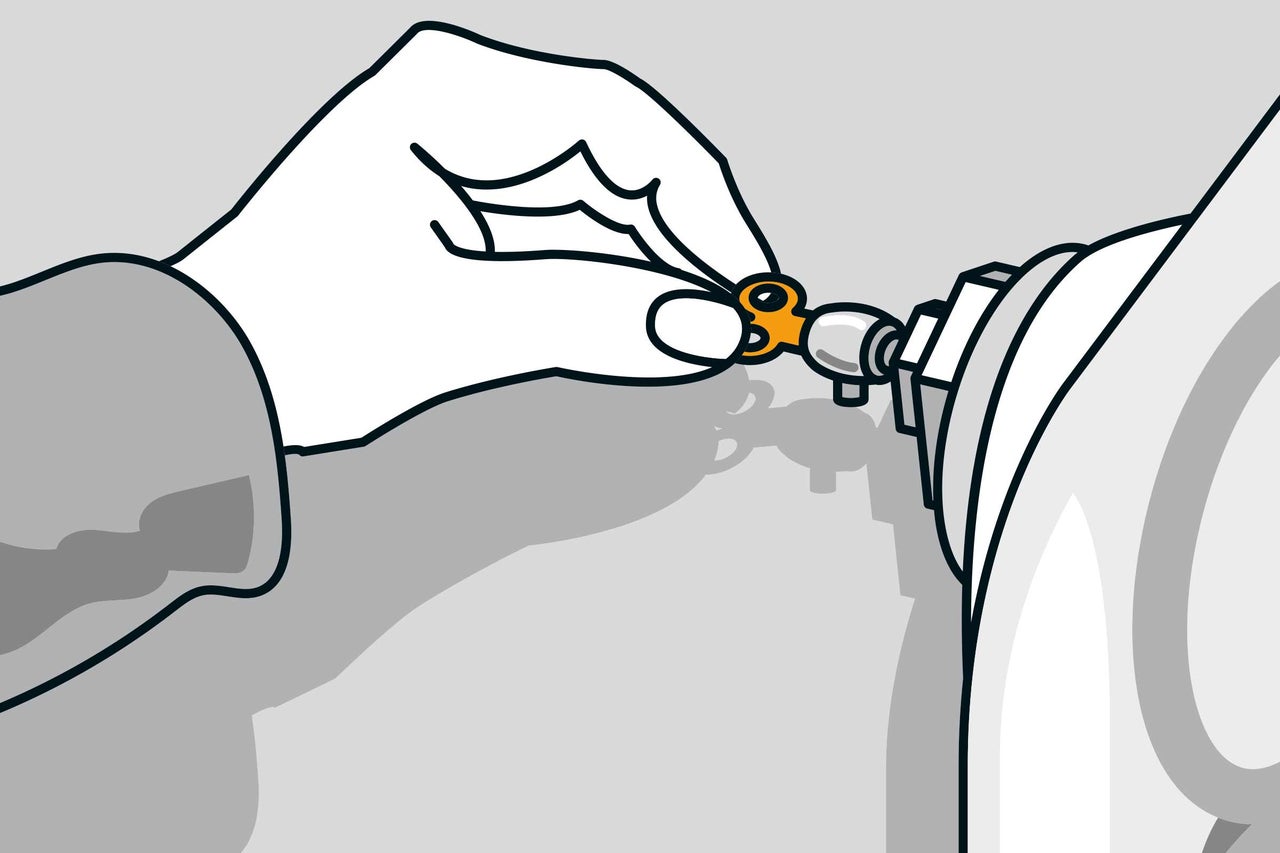

Apoi deschideți șurubul de aerisire pentru toate radiatoarele.
![Inlocuirea radiatoarelor pasul 04 Inlocuirea radiatoarelor pasul 04](
https://media.hornbach.ro/cmsm/de/chke2-2b/f47e6ca307149ce9272d98c162b032/heizkoerper-tauschen-anleitung-as-04-992x661.jpg
)

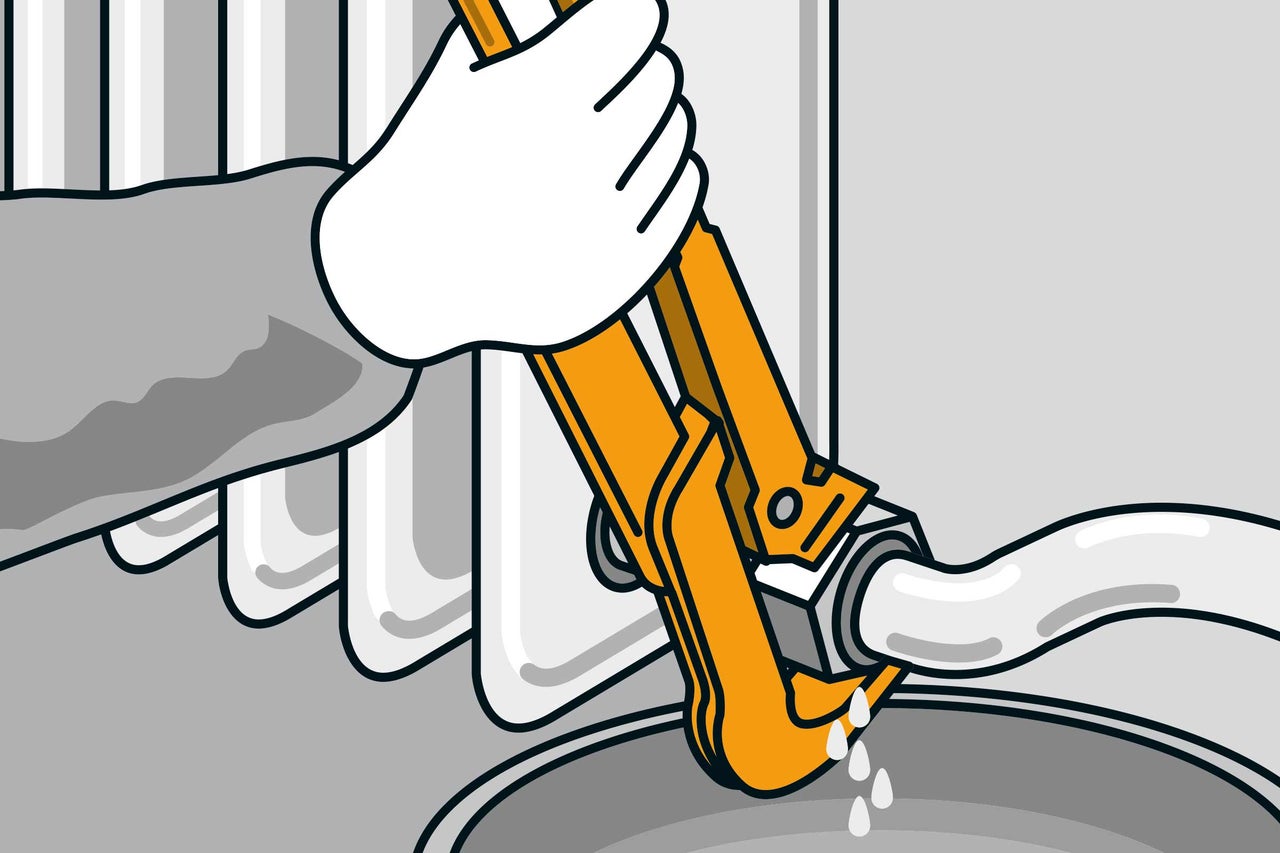

În acest punct, apa poate ieși din radiator. Prin urmare, puneți sub radiator o tavă. Apoi slăbiți fitingurile cu o cheie specială.
![Inlocuirea radiatoarelor pasul 05 Inlocuirea radiatoarelor pasul 05](
https://media.hornbach.ro/cmsm/de/chke2-1e/23b51779ec58cab77763537dc2377e/heizkoerper-tauschen-anleitung-as-05-992x661.jpg
)

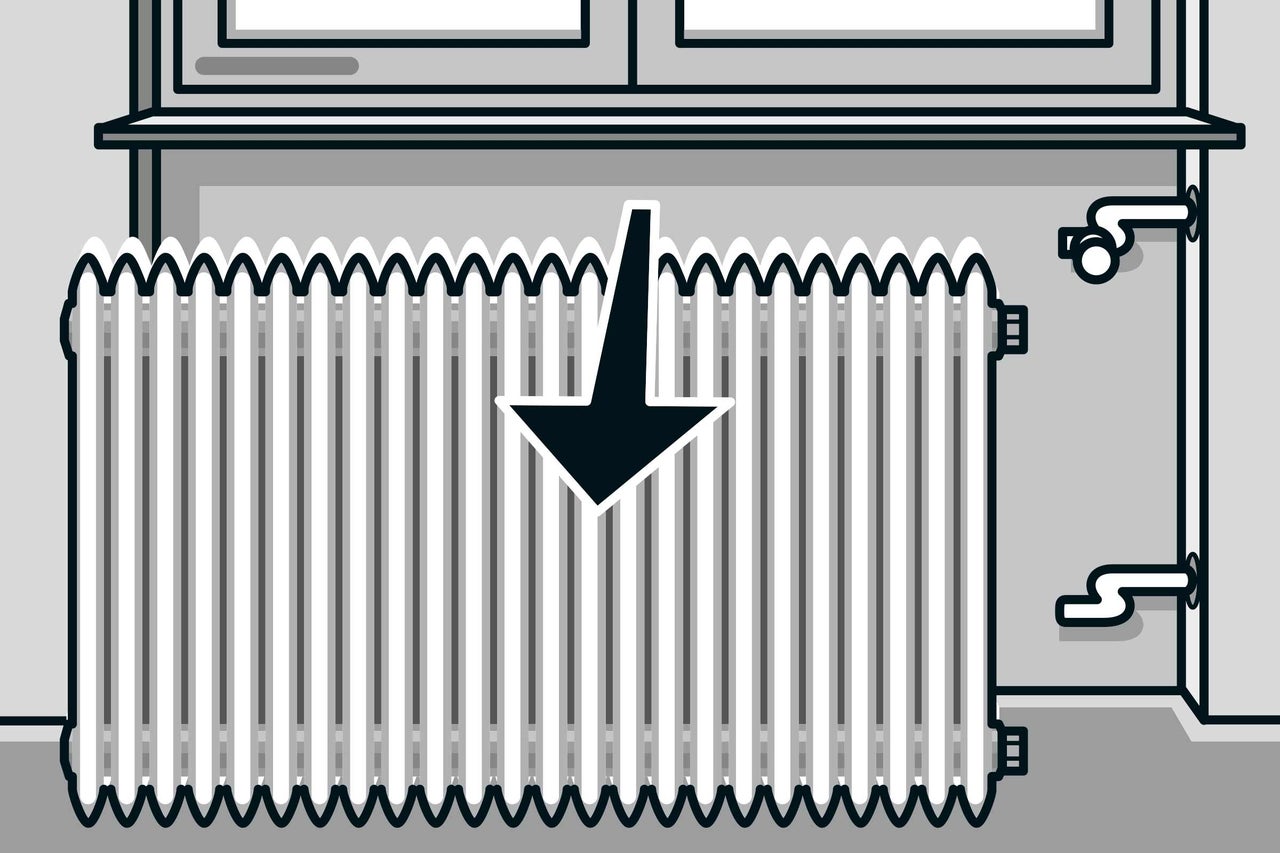

În acest moment aveți nevoie de un ajutor, deoarece radiatorul este greu. Deșurubați toate ancorele și scoateți radiatorul din perete.
![Inlocuirea radiatoarelor pasul 06 Inlocuirea radiatoarelor pasul 06](
https://media.hornbach.ro/cmsm/de/chke2-44/81e41dad95d65ac7e4cdca2465d85b/heizkoerper-tauschen-anleitung-as-06-992x661.jpg
)
Verificați conexiunile

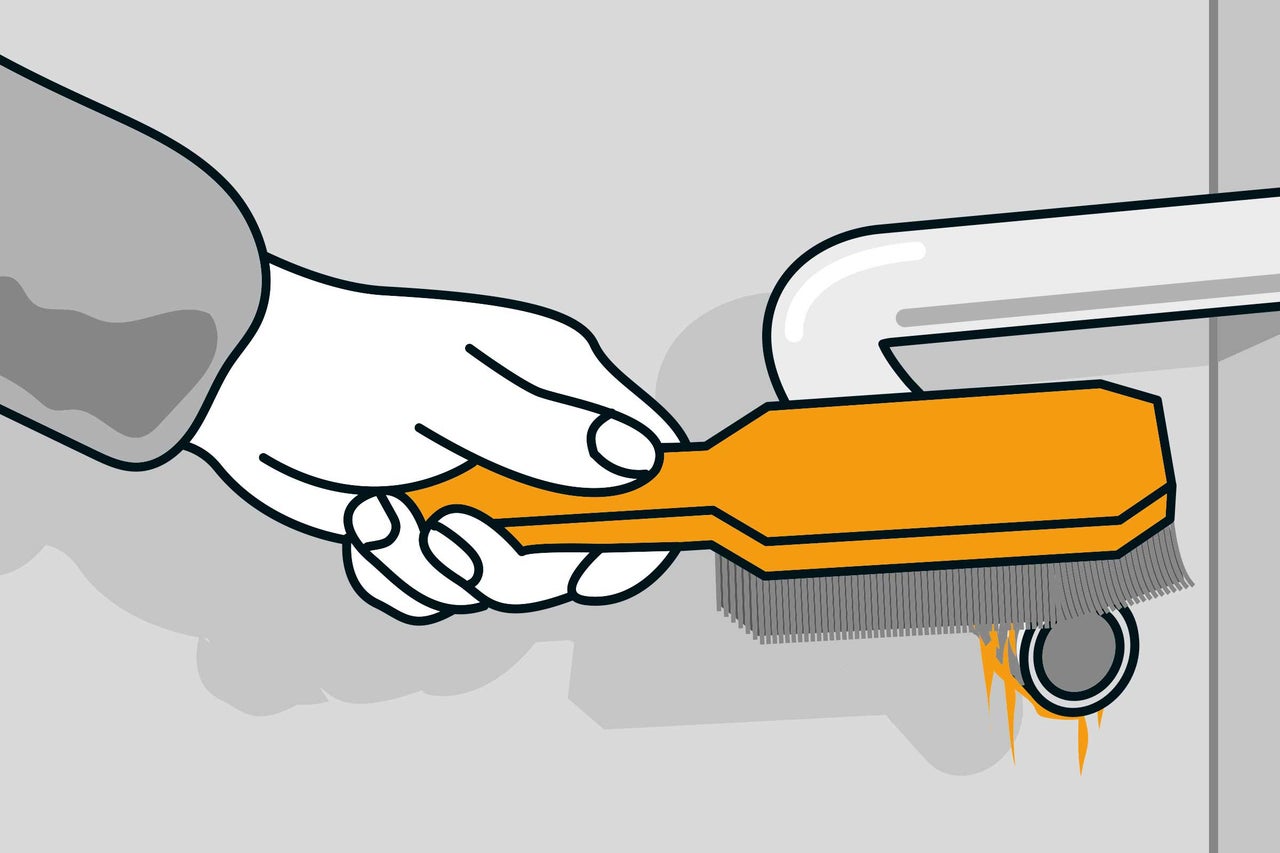

Este de așteptat ca noul radiator să aibă alte conexiuni. Curățați firele țevilor de conectare și îndepărtați complet cânepa veche.
![Inlocuirea radiatoarelor pasul 07 Inlocuirea radiatoarelor pasul 07](
https://media.hornbach.ro/cmsm/de/chke2-b8/1adc62e59b856a62dd1c1401f38ec8/heizkoerper-tauschen-anleitung-as-07-992x661.jpg
)

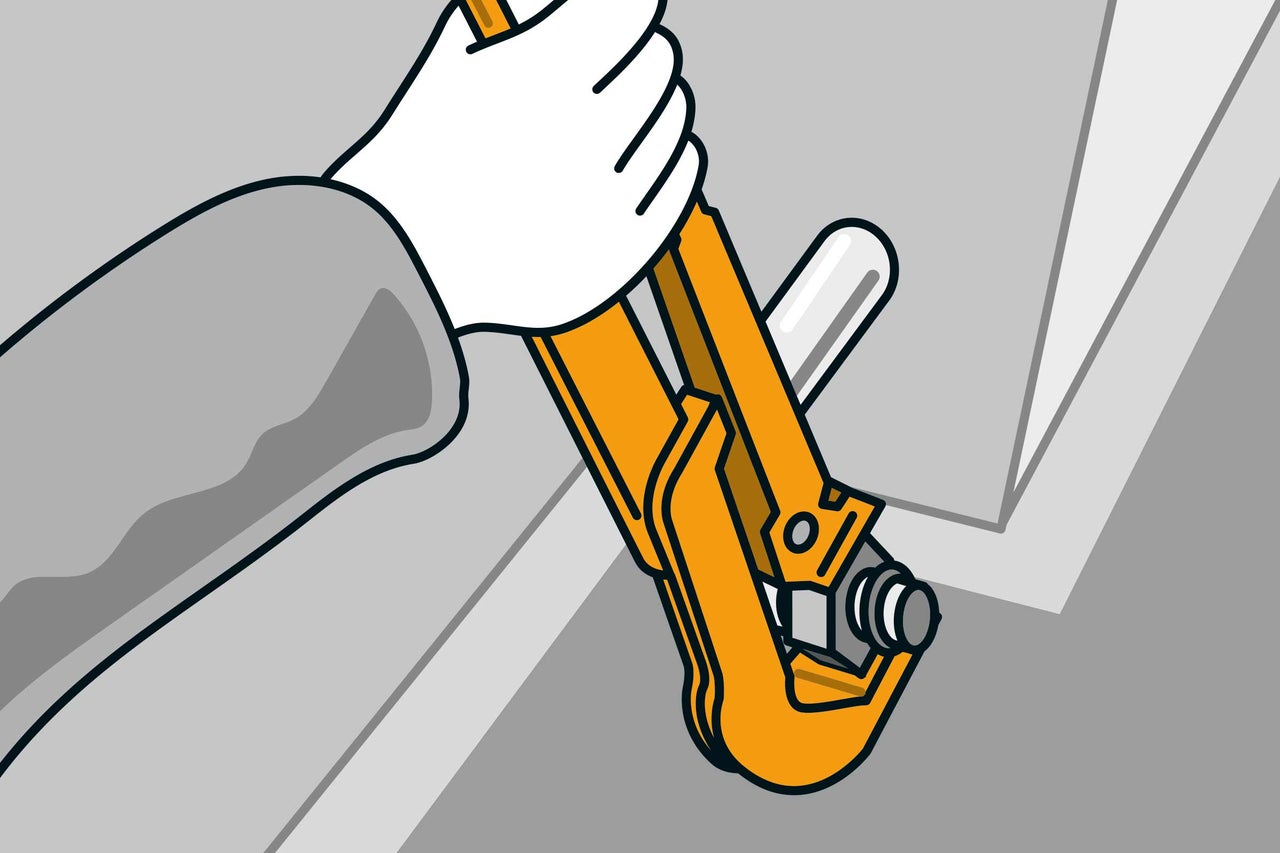

Strângeți bine firul înainte de înșurubarea manșoanelor de tranziție. Folosiți fire de etanșare a filetului. Acesta este înfășurat pe fir în direcția acelor de ceasornic.
![Inlocuirea radiatoarelor pasul 08 Inlocuirea radiatoarelor pasul 08](
https://media.hornbach.ro/cmsm/de/chke2-15/817e18482c5ca090a54007b25d2d47/heizkoerper-tauschen-anleitung-as-08-992x661.jpg
)
Înșurubați manșoanele de tranziție de pe partea superioară și inferioară a firului. Toate piesele trebuie să se potrivească.
![Inlocuirea radiatoarelor pasul 09 Inlocuirea radiatoarelor pasul 09](
https://media.hornbach.ro/cmsm/de/chke2-11/dc6f421c5715b2c7b78a59cf83c29a/heizkoerper-tauschen-anleitung-as-09-992x661.jpg
)

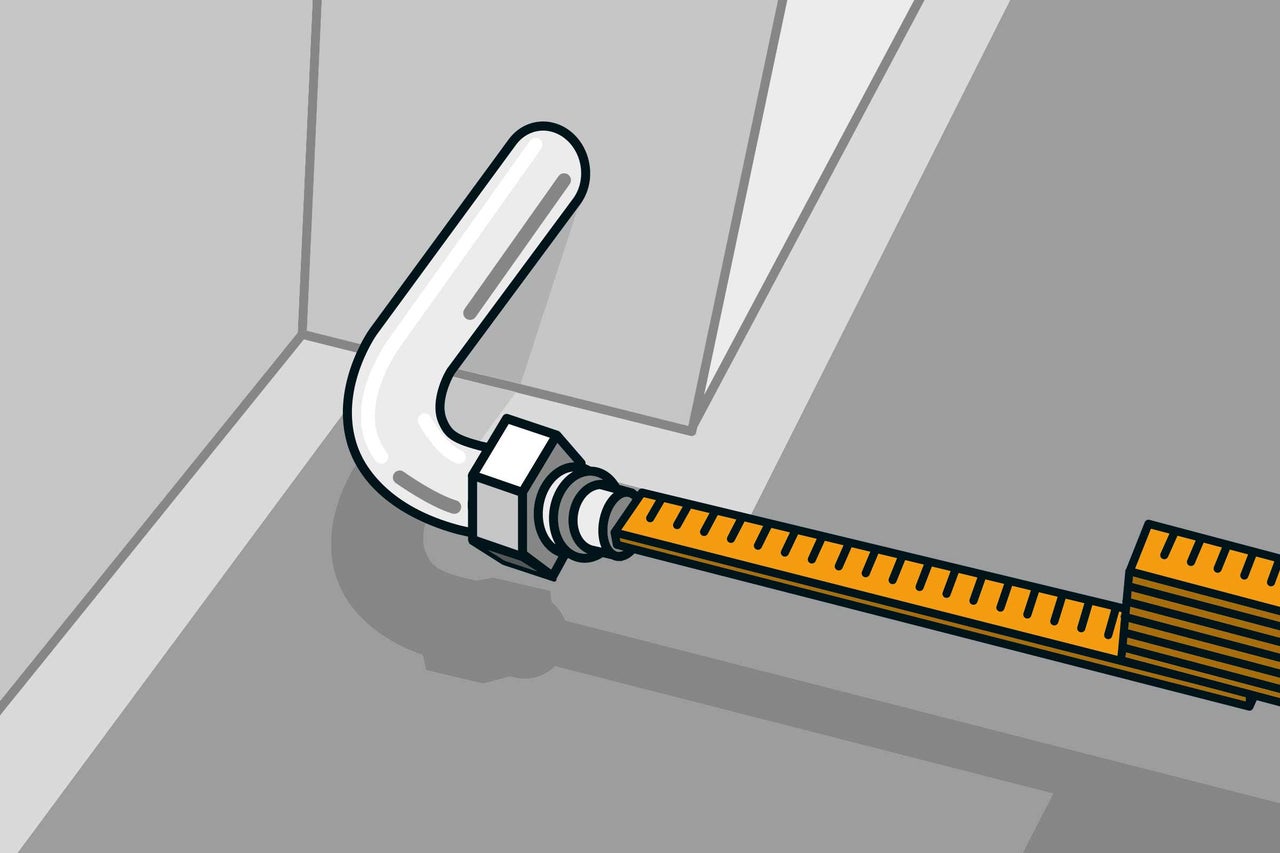

Acum măsurați lungimea tuburilor, care extind conexiunile în față. Dimensiunile nu pot fi determinate exact? Lăsați conductele puțin mai lungi și scurtați-le mai târziu.
![Inlocuirea radiatoarelor pasul 10 Inlocuirea radiatoarelor pasul 10](
https://media.hornbach.ro/cmsm/de/chke2-6e/2093c4743a77304753980a29c68acf/heizkoerper-tauschen-anleitung-as-10-992x661.jpg
)

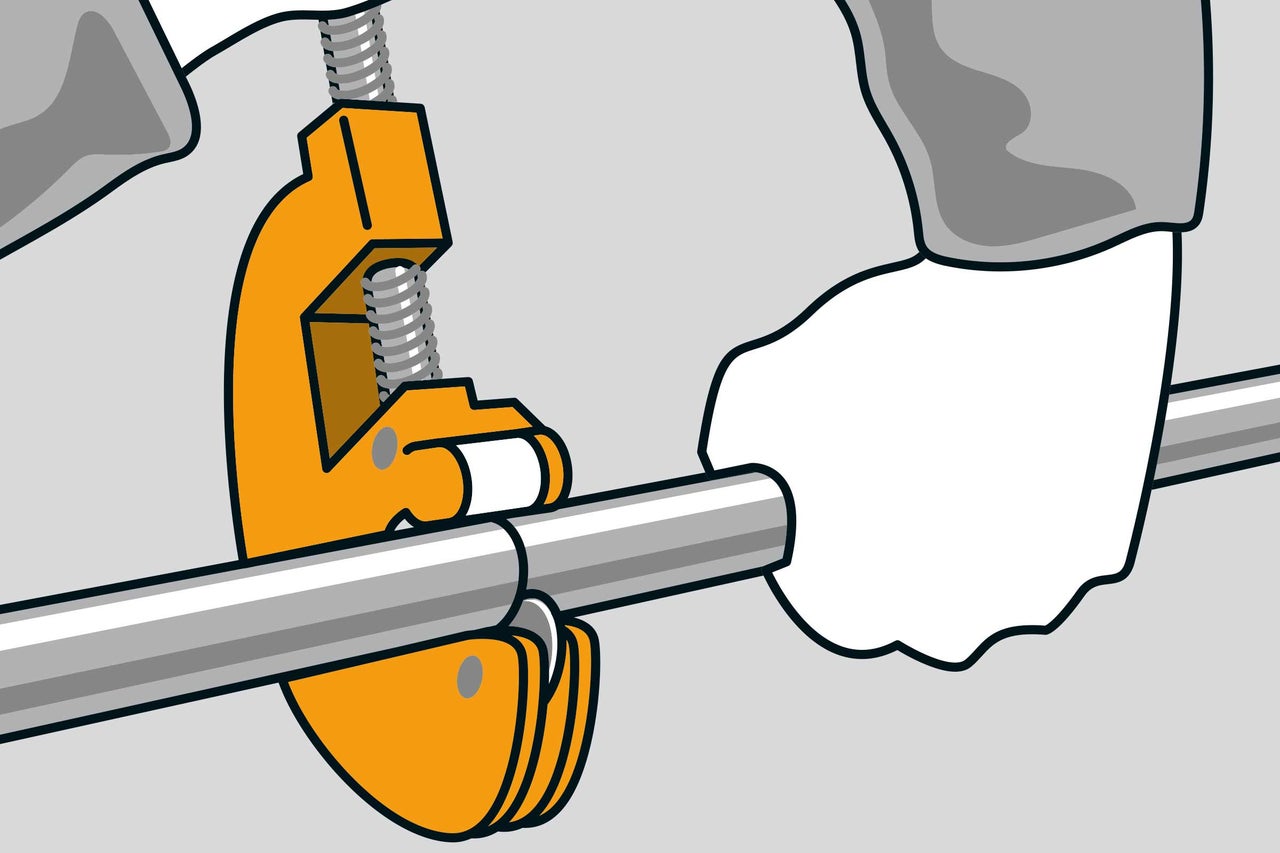

Tăiați țevile de cupru cu dispozitivul de tăiere a țevii: prindeți țevile și rotiți strâns roata de reglare. Apoi, trageți tăietorul de țeavă de mai multe ori în jurul țevii în timp ce strângeți roata de reglare. Dacă conducta este întreruptă, marginea interioară este deburată la ambele capete ale țevii - majoritatea tăietoarelor au un dispozitiv pentru acest scop.
![Inlocuirea radiatoarelor pasul 11 Inlocuirea radiatoarelor pasul 11](
https://media.hornbach.ro/cmsm/de/chke2-af/7e47407b34219fec9b3d766902a3af/heizkoerper-tauschen-anleitung-as-11-992x661.jpg
)

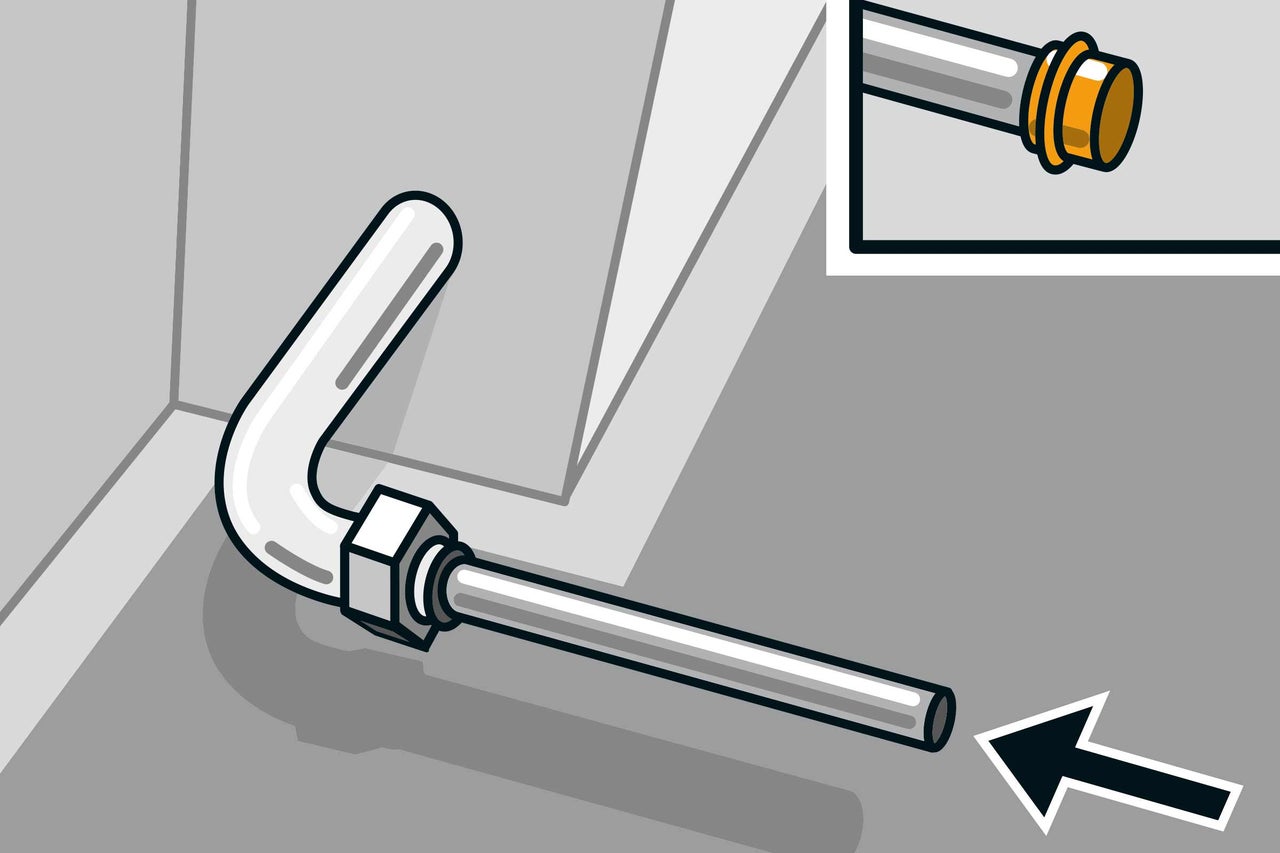

Introduceți tubul de cupru în manșonul de trecere. Apoi puneți un capac de presare pe capătul liber al tubului (imagine mică). Repetați acest pas pe a doua conductă de conectare.
![Inlocuirea radiatoarelor pasul 12 Inlocuirea radiatoarelor pasul 12](
https://media.hornbach.ro/cmsm/de/chke2-c1/26feb0044380a955380e1fa599fd8a/heizkoerper-tauschen-anleitung-as-12-992x661.jpg
)

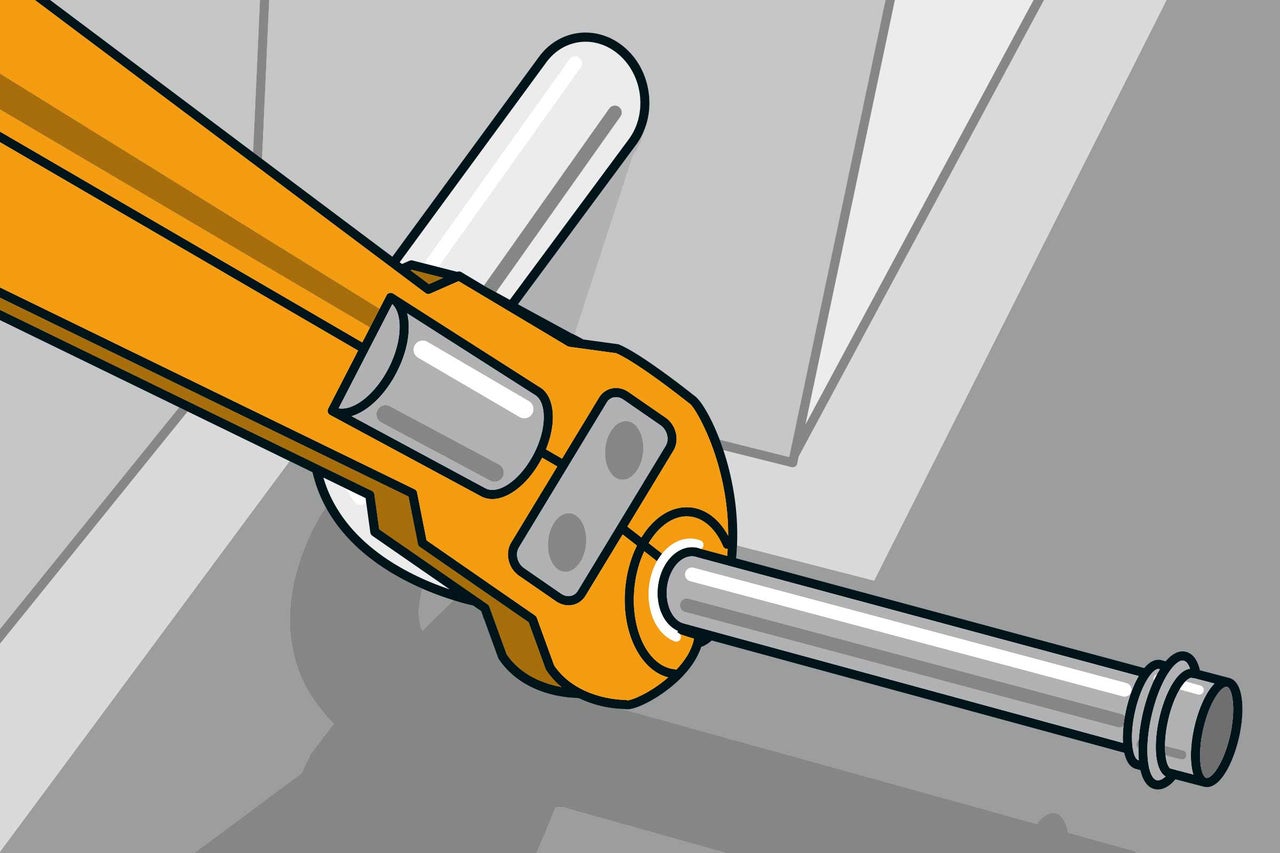

Acum, fitingurile sunt presate. Aveți nevoie de clește special de strângere. Pentru a face îmbinarea corectă, țevile, fitingurile și sculele trebuie să fie compatibile. Când lucrați cu cleștii speciali, urmați instrucțiunile furnizate de producător.
![Inlocuirea radiatoarelor pasul 13 Inlocuirea radiatoarelor pasul 13](
https://media.hornbach.ro/cmsm/de/chke2-b9/7b39a295fd01bedf2ec1f9ffbf3916/heizkoerper-tauschen-anleitung-as-13-992x661.jpg
)

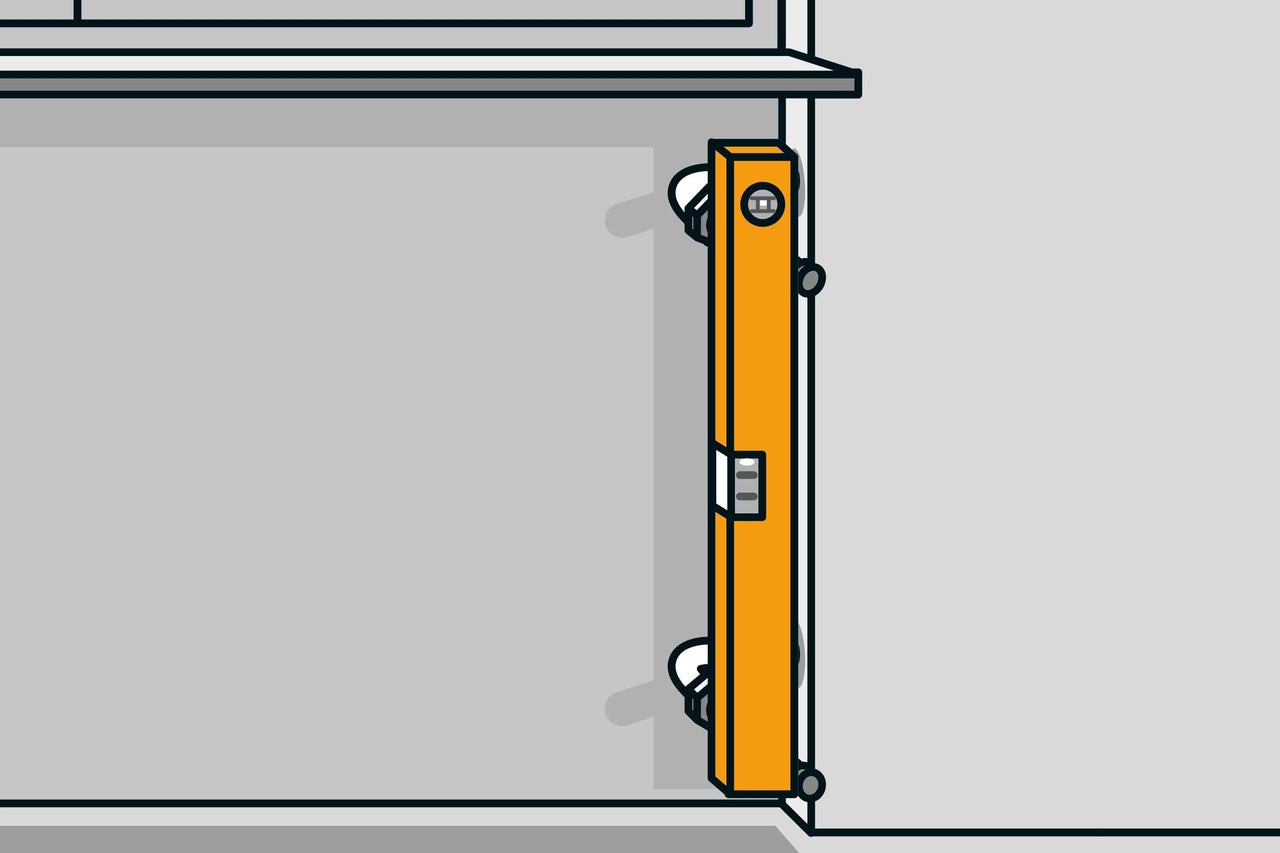

Verificați dacă cele două conexiuni sunt perpendiculare. Dacă este necesar, puteți corecta ceva, deoarece tuburile de cupru se îndoaie ușor.
![Inlocuirea radiatoarelor pasul 14 Inlocuirea radiatoarelor pasul 14](
https://media.hornbach.ro/cmsm/de/chke2-a6/ad280f8c8df9aee68aa9bfa2b53aae/heizkoerper-tauschen-anleitung-as-14-992x661.jpg
)

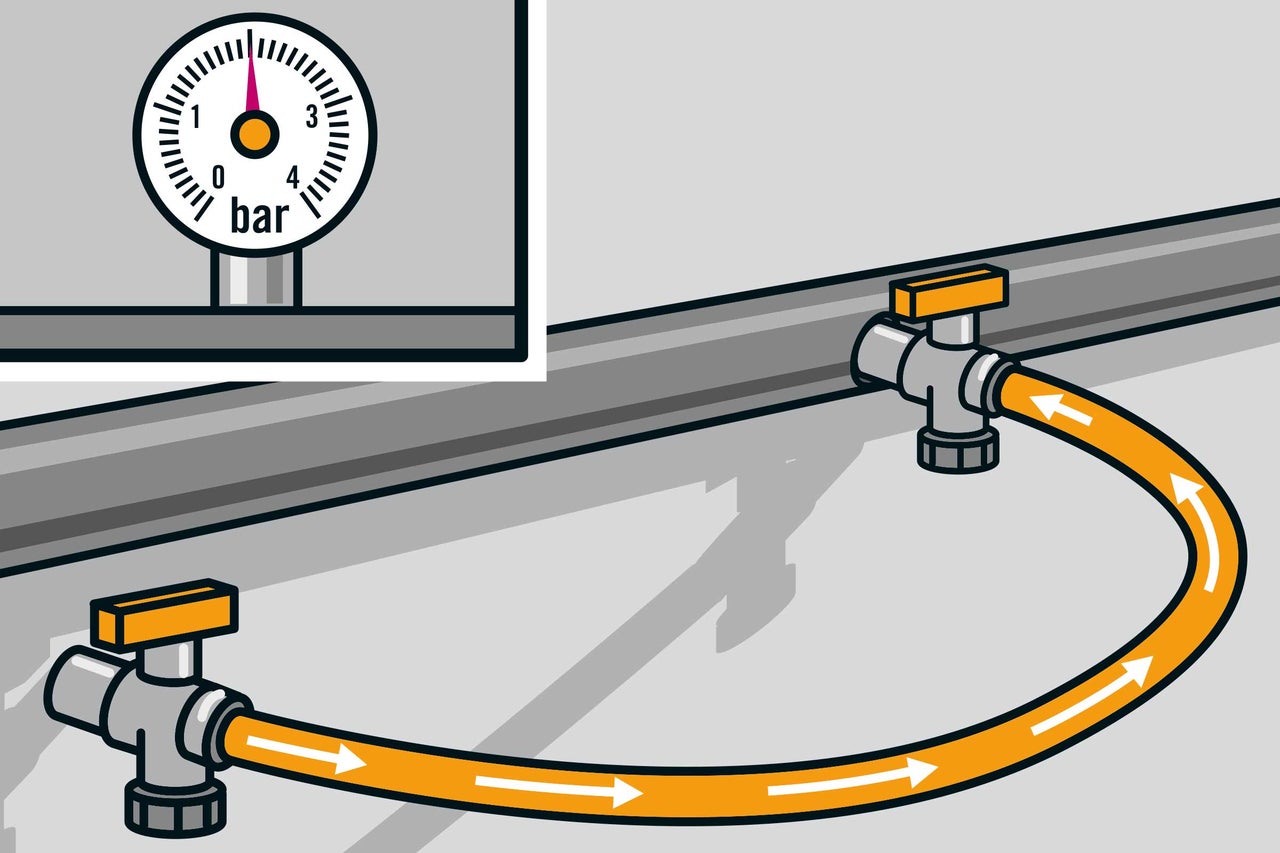

Acum, apa trebuie să vină din încălzitor. Pentru a face acest lucru, închideți șuruburile de aerisire. Reconectați furtunul și lăsați încălzitorul să funcționeze complet. E nevoie de o presiune de 2-3 bari.
![Inlocuirea radiatoarelor pasul 15 Inlocuirea radiatoarelor pasul 15](
https://media.hornbach.ro/cmsm/de/chke2-d2/dbf1cd4f1f4826f2e3a3a7903d0cf8/heizkoerper-tauschen-anleitung-as-15-992x661.jpg
)

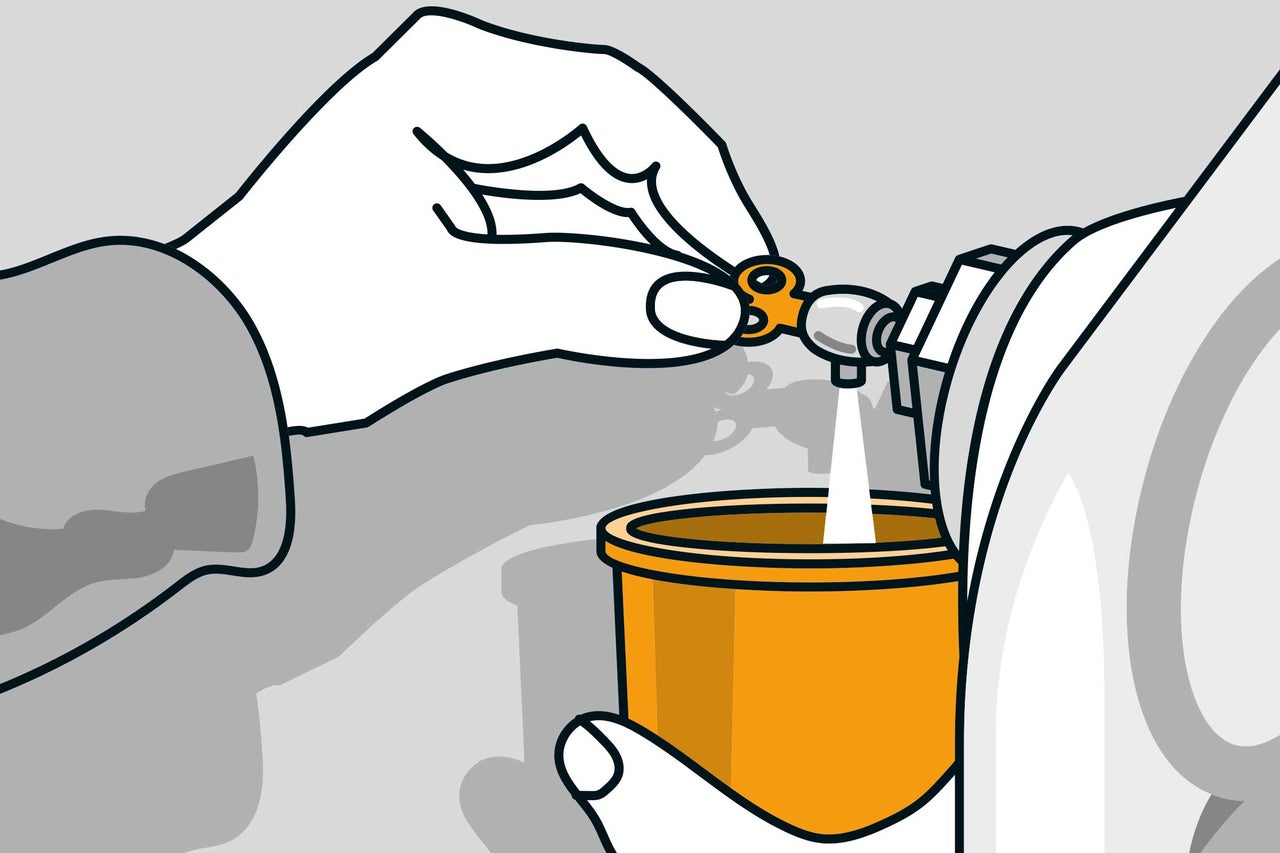

Acum deșurubați șuruburile de aerisire. Apoi, puteți regla presiunea alimentând cu mai multă apă.
![Inlocuirea radiatoarelor pasul 16 Inlocuirea radiatoarelor pasul 16](
https://media.hornbach.ro/cmsm/de/chke2-30/d31654d2a1a4de873a1b72ed9d1af9/heizkoerper-tauschen-anleitung-as-16-992x661.jpg
)

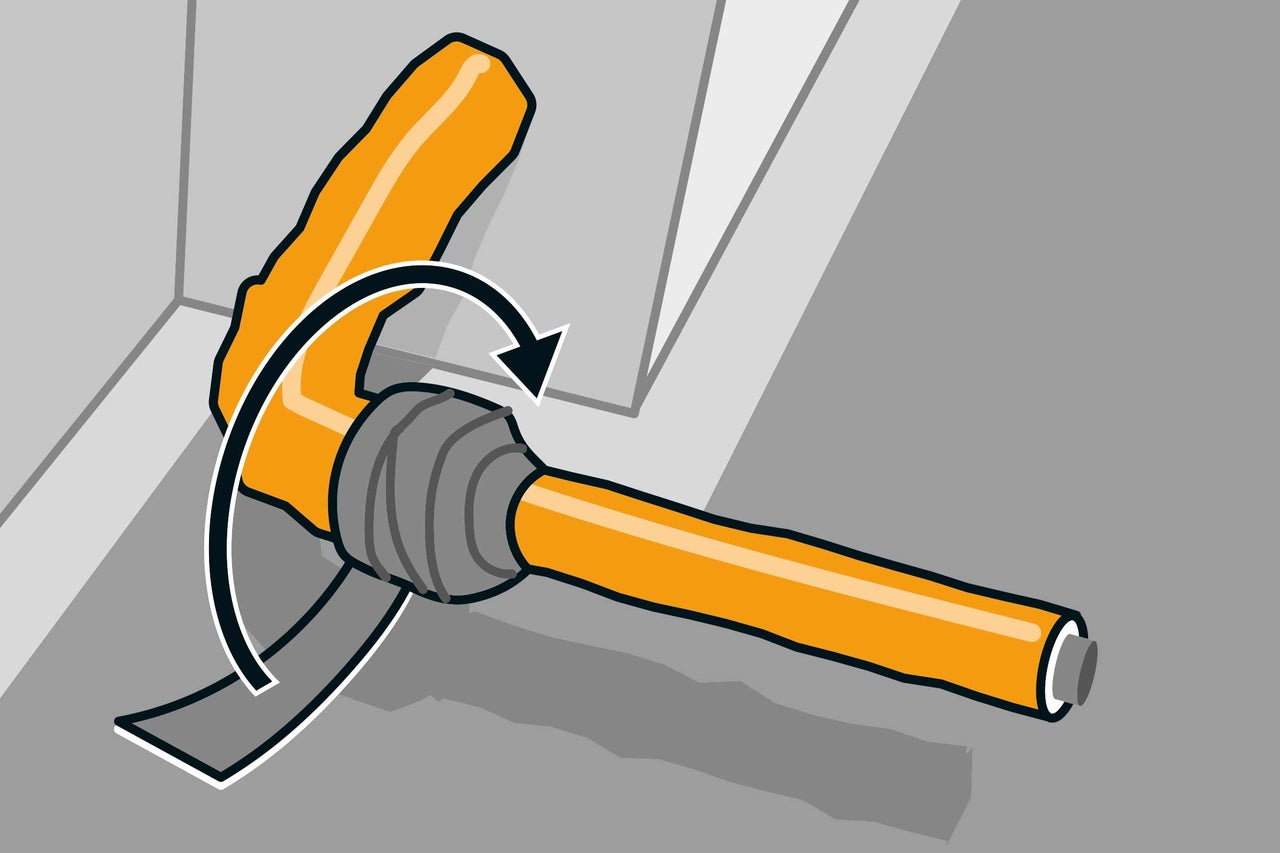

La final, țevile trebuie acoperite cu un furtun de protecție. Puneți - dacă este necesar - bandă de protecție. Acum conductele sunt pregătite pentru noua poziție de montare.
![Inlocuirea radiatoarelor pasul 17 Inlocuirea radiatoarelor pasul 17](
https://media.hornbach.ro/cmsm/de/chke2-b5/7e3c2cda281c0f8a61d7c37df64bfa/heizkoerper-tauschen-anleitung-as-17-992x661.jpg
)
Montarea radiatorului

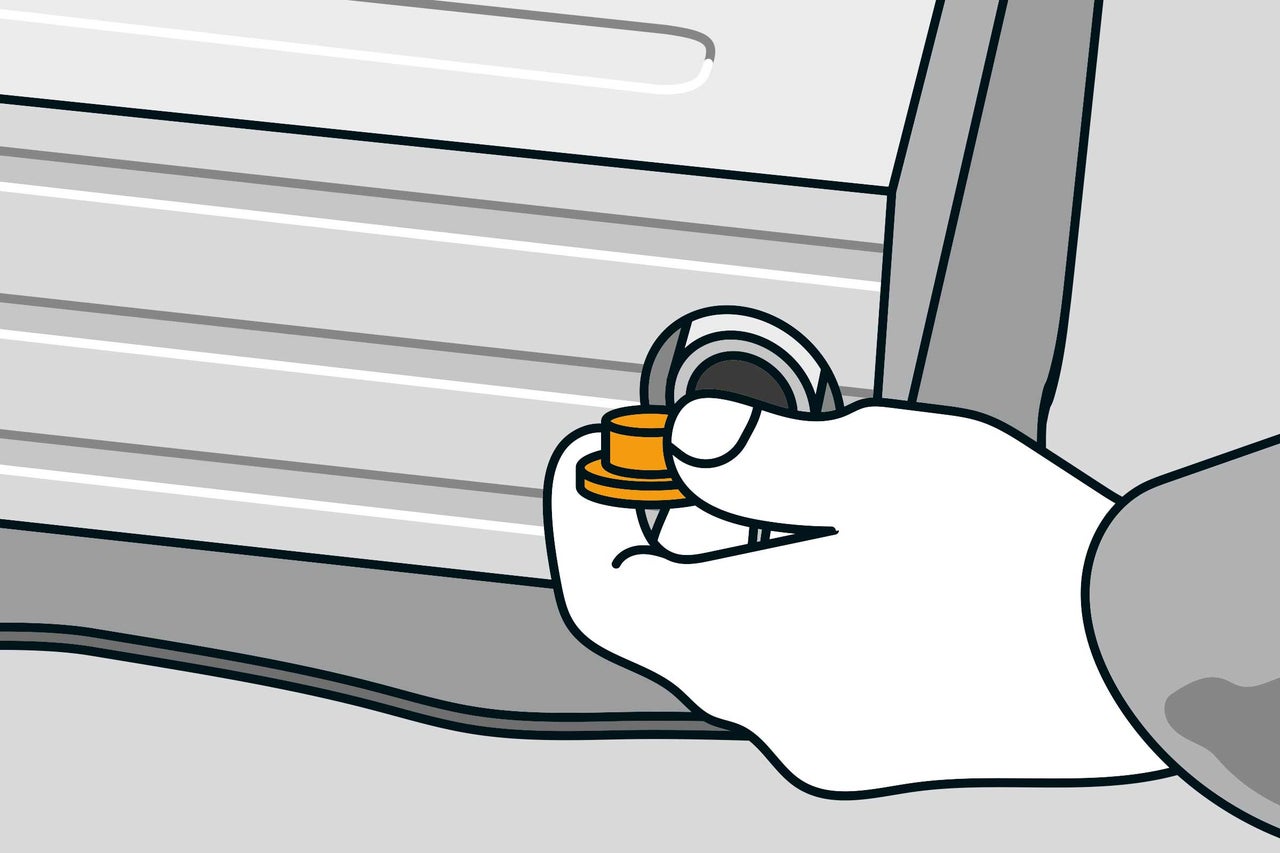

Așezați noul radiator în punctul de montare și scoateți toate dopurile orizontale de pe racordurile radiatorului. Determinați care conexiuni nu sunt necesare: În partea superioară, înșurubați capacul cu supapa de aerisire, în cealaltă capacul simplu. Strângeți cu atenție toate capacele cu o cheie specială.
![Inlocuirea radiatoarelor pasul 18 Inlocuirea radiatoarelor pasul 18](
https://media.hornbach.ro/cmsm/de/chke2-0e/0bbdaf27c7551f24eef42adfcb2b0d/heizkoerper-tauschen-anleitung-as-18-992x661.jpg
)

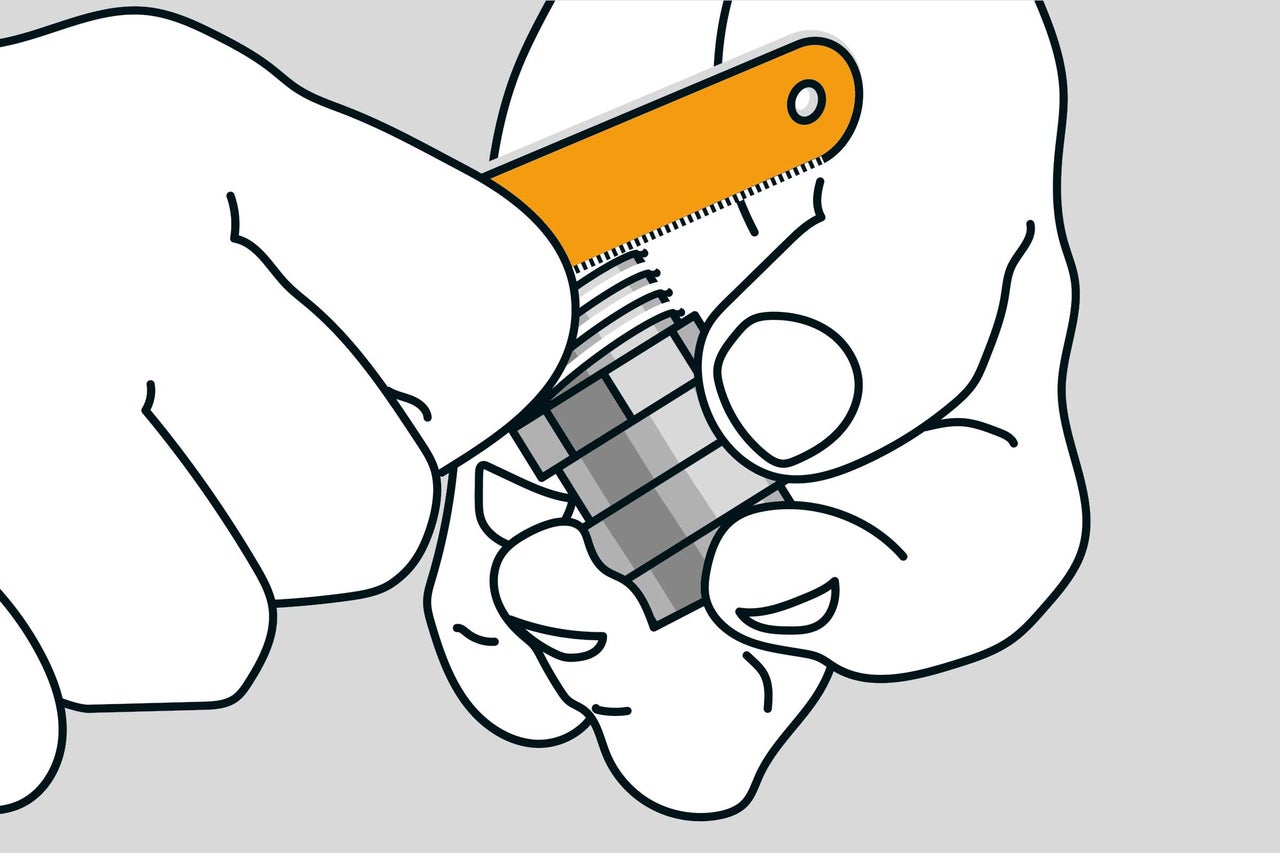

Acum pregătiți racordurile pe perete. Răzuiți filetul de pe șurubul de tranziție cu o lamă de fierăstrău veche.
![Inlocuirea radiatoarelor pasul 19 Inlocuirea radiatoarelor pasul 19](
https://media.hornbach.ro/cmsm/de/chke2-3e/b6bb73dfb3869b2d5c9c2d3e2f8b91/heizkoerper-tauschen-anleitung-as-19-992x661.jpg
)

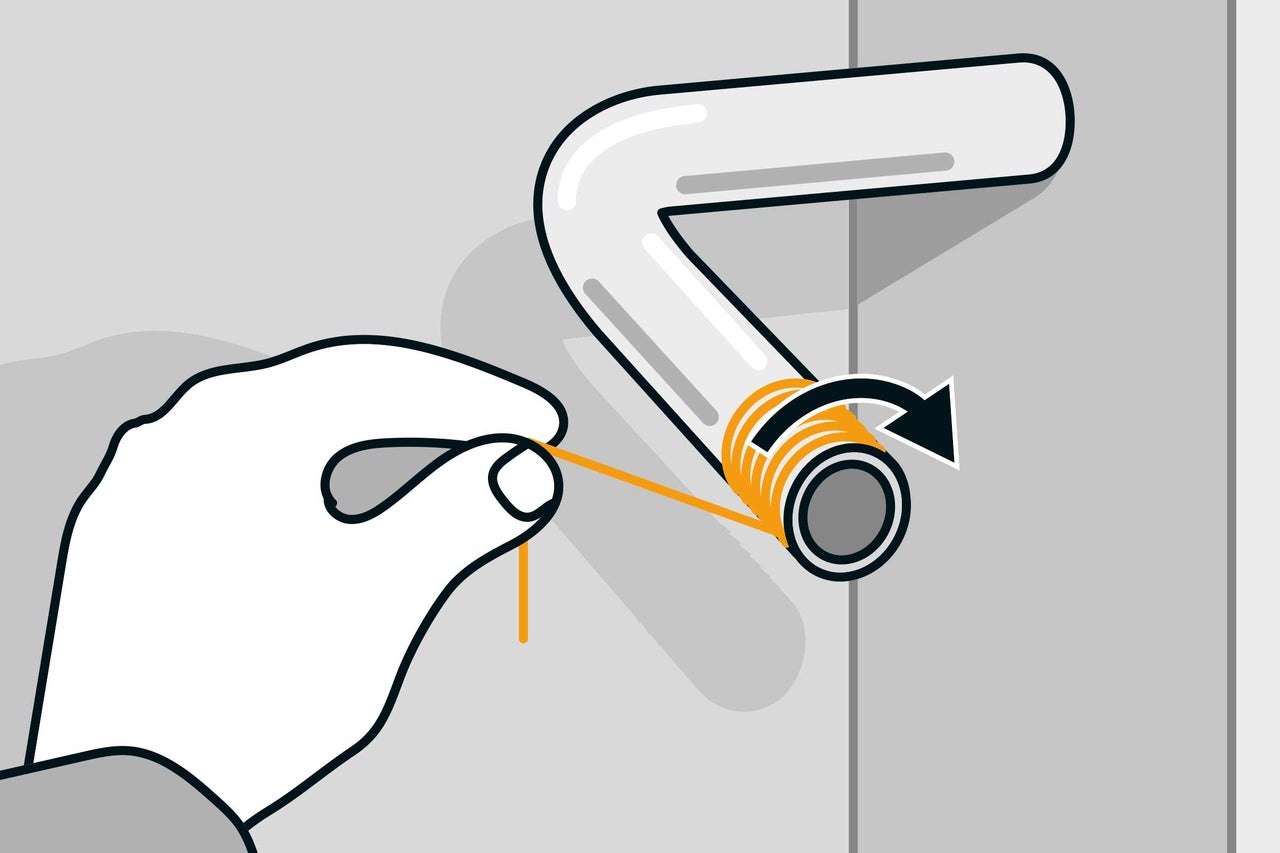

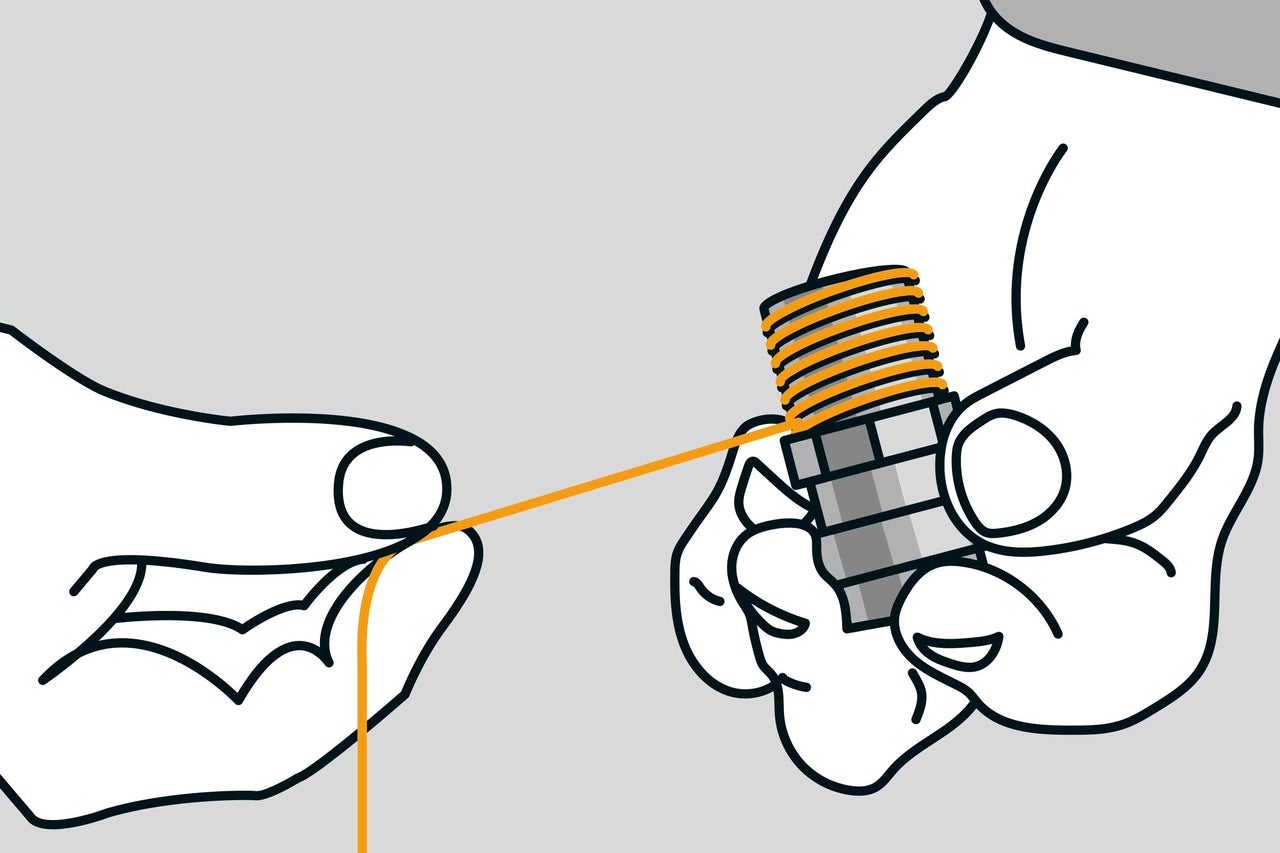

Înfășurați filetul cu fir de etanșare în sensul acelor de ceasornic.
![Inlocuirea radiatoarelor pasul 20 Inlocuirea radiatoarelor pasul 20](
https://media.hornbach.ro/cmsm/de/chke2-12/9f7cb3af5e2fa3a7cacd165d64ec65/heizkoerper-tauschen-anleitung-as-20-992x661.jpg
)

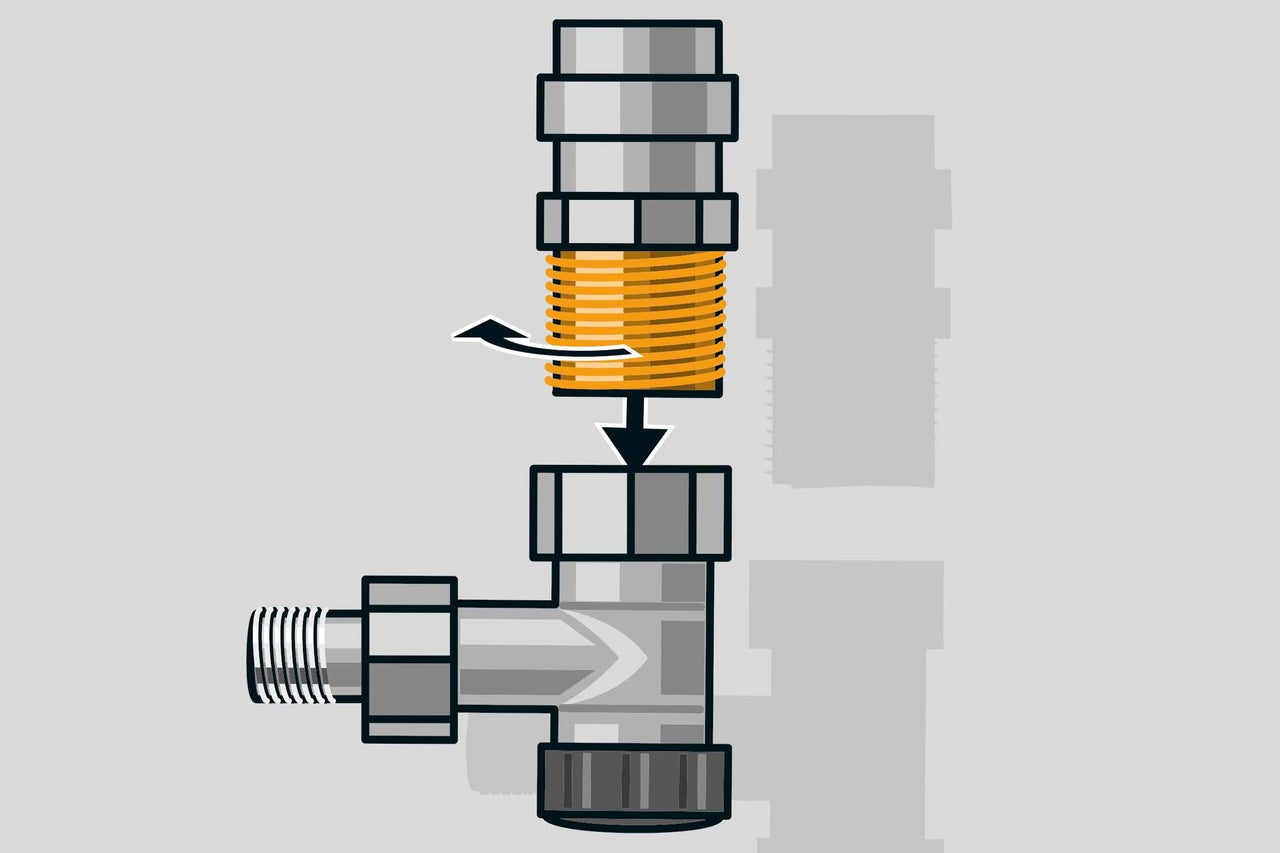

Înșurubați șurubul de tranziție cu supapa unghiulară a capului termostat și strângeți conexiunea cu două chei de fixare.
![Inlocuirea radiatoarelor pasul 21 Inlocuirea radiatoarelor pasul 21](
https://media.hornbach.ro/cmsm/de/chke2-ed/9c972f4012167488fdc96b4676d2fe/heizkoerper-tauschen-anleitung-as-21-992x661.jpg
)

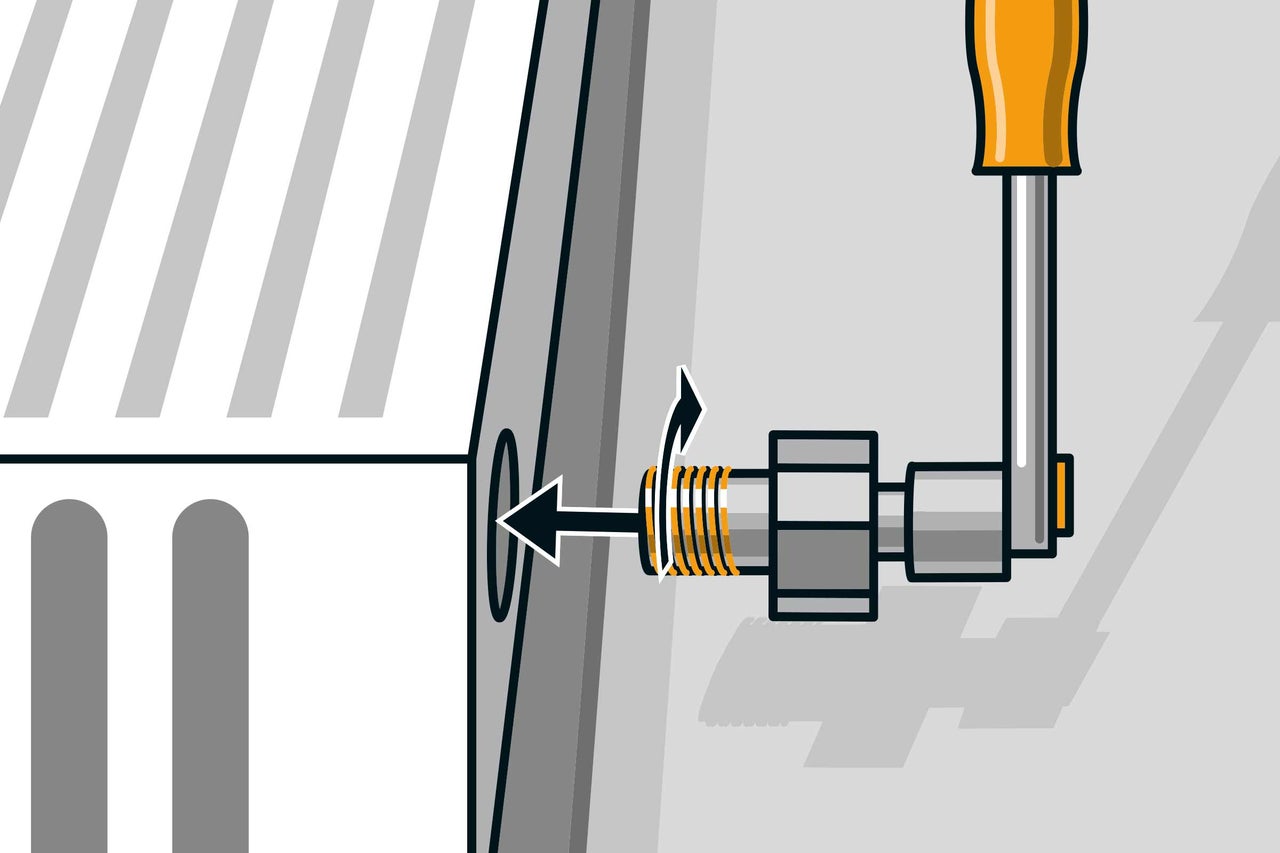

Deșurubați fitingul din supapa unghiulară și înșurubați-l cu o cheie în treaptă superioară a radiatorului.
![Inlocuirea radiatoarelor pasul 22 Inlocuirea radiatoarelor pasul 22](
https://media.hornbach.ro/cmsm/de/chke2-51/6d8091aee88e0ba34f73884304d650/heizkoerper-tauschen-anleitung-as-22-992x661.jpg
)

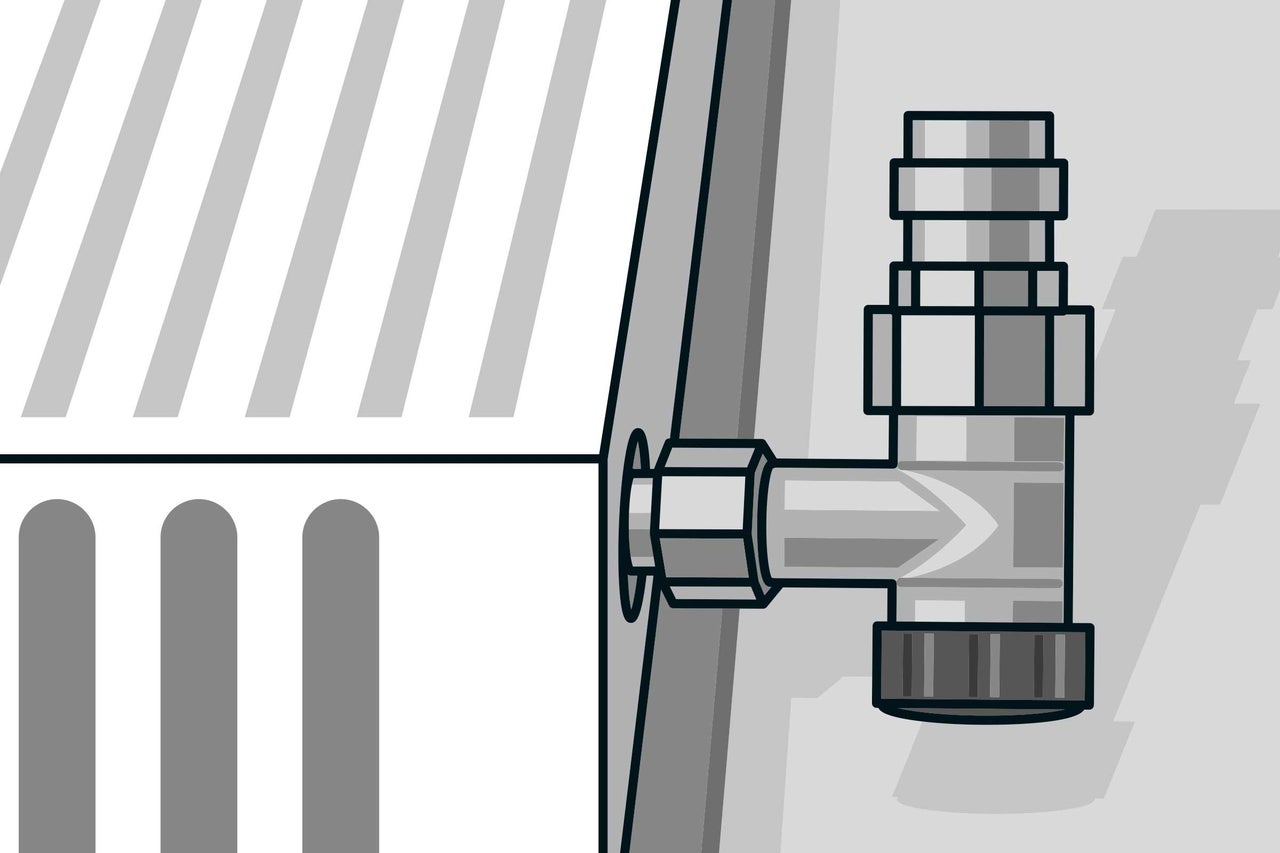

Înșurubați racordul filetat. La racordul inferior al radiatorului, piesele pentru supapa de retur sunt acum montate. Procedați la fel și la conexiunea superioară.
![Inlocuirea radiatoarelor pasul 23 Inlocuirea radiatoarelor pasul 23](
https://media.hornbach.ro/cmsm/de/chke2-aa/f6389269ecf8ab61a0dbf89910ac13/heizkoerper-tauschen-anleitung-as-23-992x661.jpg
)

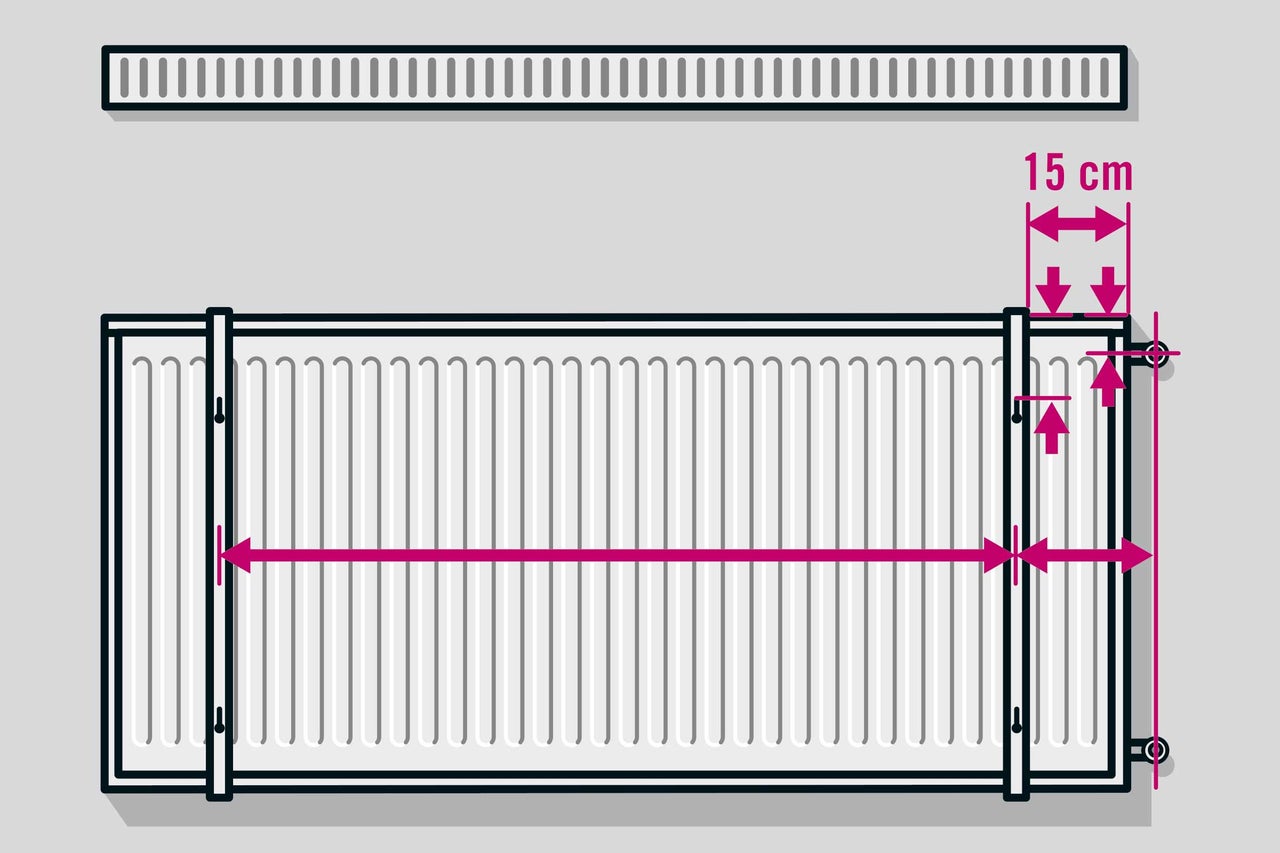

Montați șinele la o distanță de 15 cm de marginea laterală a radiatorului. Luați dimensiunea de la intrarea țevii de pe radiator la mijlocul șinei de montare și dimensiunile marginii superioare a radiatorului până la orificiul superior de montare.
![Inlocuirea radiatoarelor pasul 24 Inlocuirea radiatoarelor pasul 24](
https://media.hornbach.ro/cmsm/de/chke2-d6/64dfa490f77708ac9be989143ee101/heizkoerper-tauschen-anleitung-as-24-992x661.jpg
)

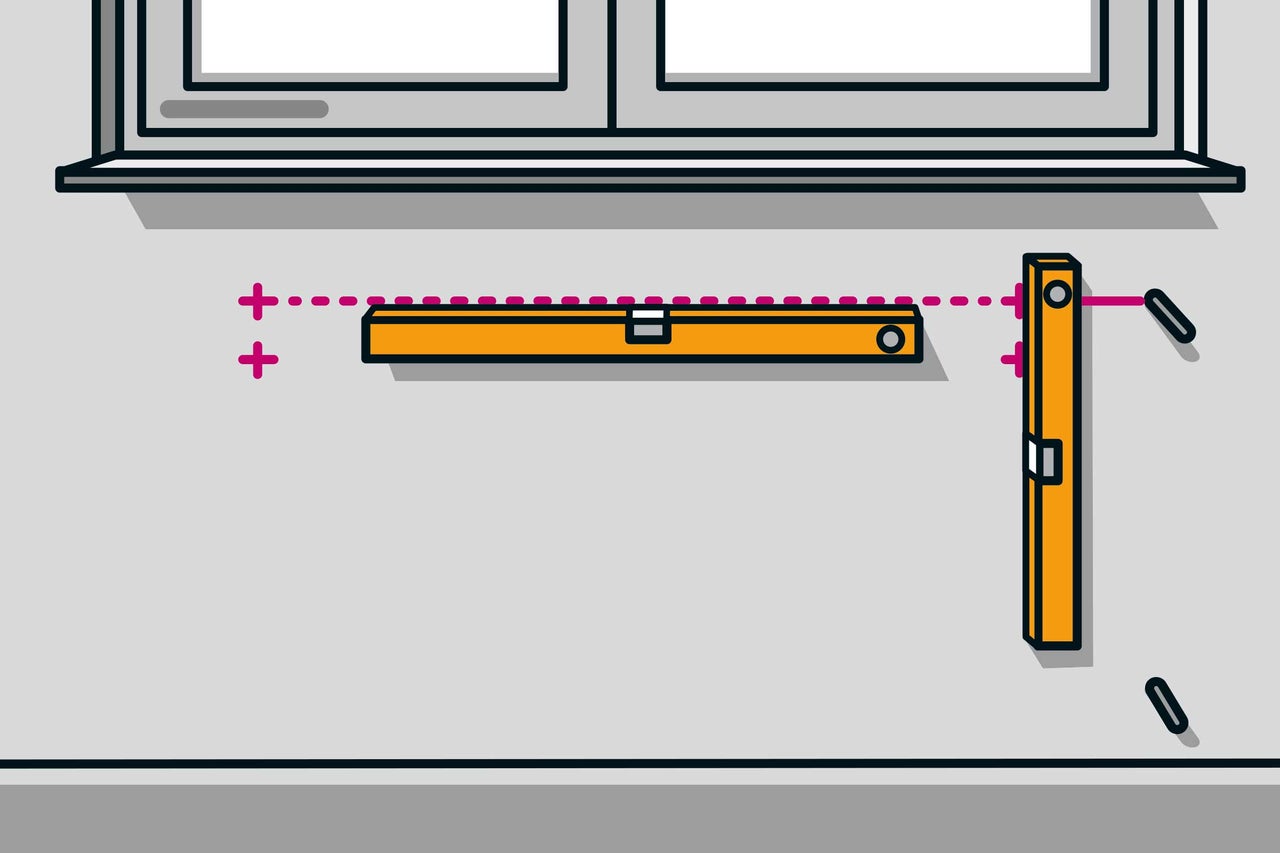

Măsurați precis distanțele. Apoi fixați locul în care veți face cele două găuri pe perete.
![Inlocuirea radiatoarelor pasul 25 Inlocuirea radiatoarelor pasul 25](
https://media.hornbach.ro/cmsm/de/chke2-7e/748f384993fc7cb1b836334565b49a/heizkoerper-tauschen-anleitung-as-25-992x661.jpg
)

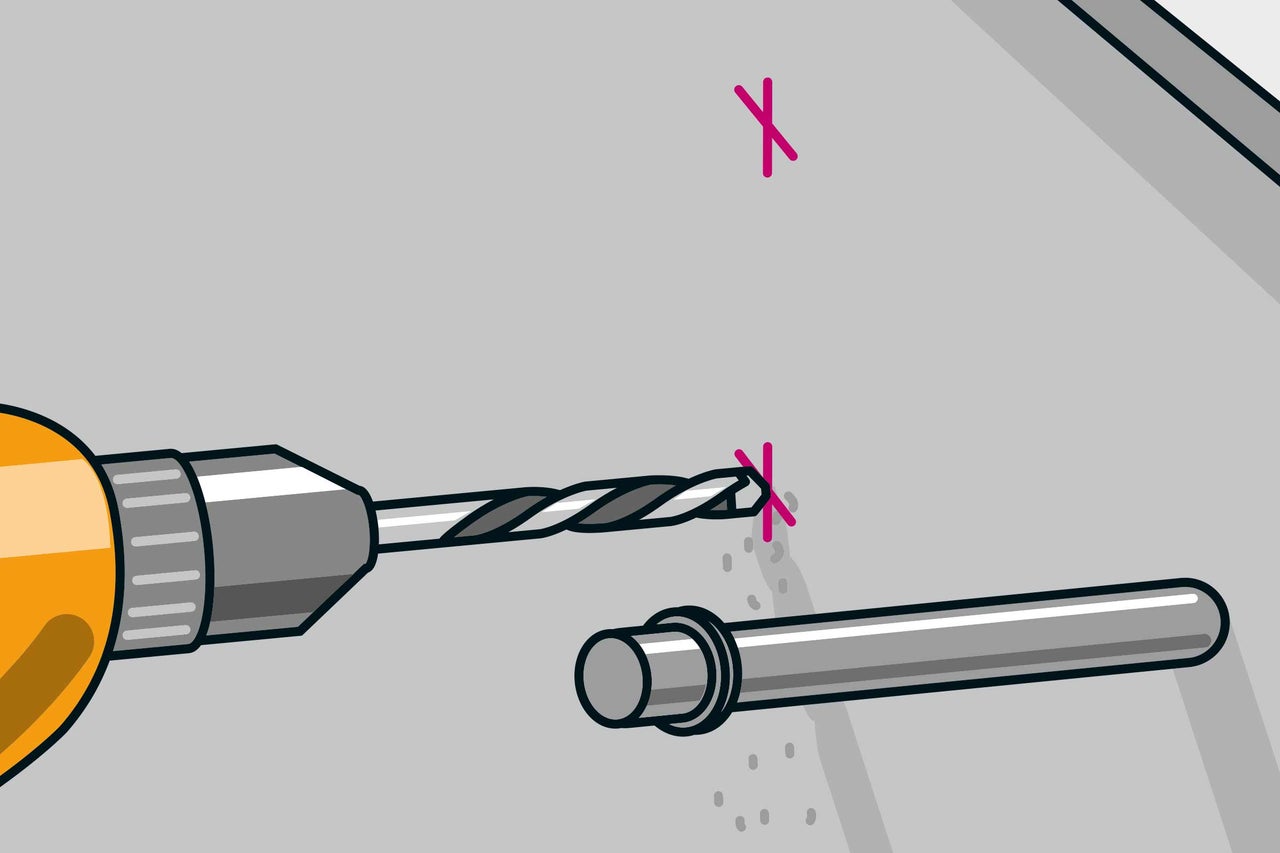

Selectați diblurile potrivite pentru zidărie. Apoi forați cu un burghiu de piatră de dimensiune corespunzătoare și fixați diblurile.
![Inlocuirea radiatoarelor pasul 26 Inlocuirea radiatoarelor pasul 26](
https://media.hornbach.ro/cmsm/de/chke2-3f/4dcbb4c83107d414ee283afbd6bf45/heizkoerper-tauschen-anleitung-as-26-992x661.jpg
)

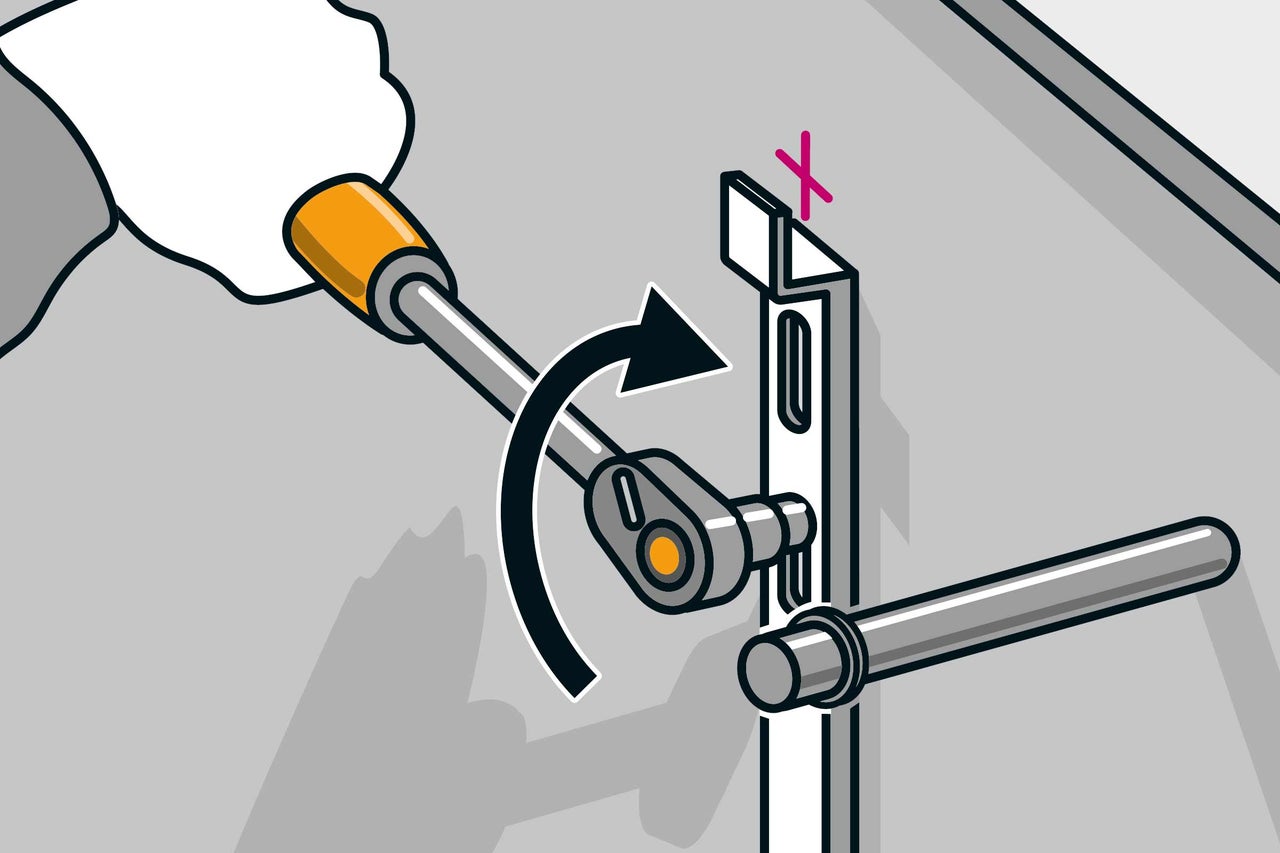

Scoateți cele două șine de montare de pe radiator și înșurubați-le pe perete. Marcați cele două găuri inferioare ale diblurilor. Apoi găuriți din nou, puneți diblurile și înșurubați strâns șinele de montare.
![Inlocuirea radiatoarelor pasul 27 Inlocuirea radiatoarelor pasul 27](
https://media.hornbach.ro/cmsm/de/chke2-70/0d2bad710143f892bbb13a6b82b52a/heizkoerper-tauschen-anleitung-as-27-992x661.jpg
)

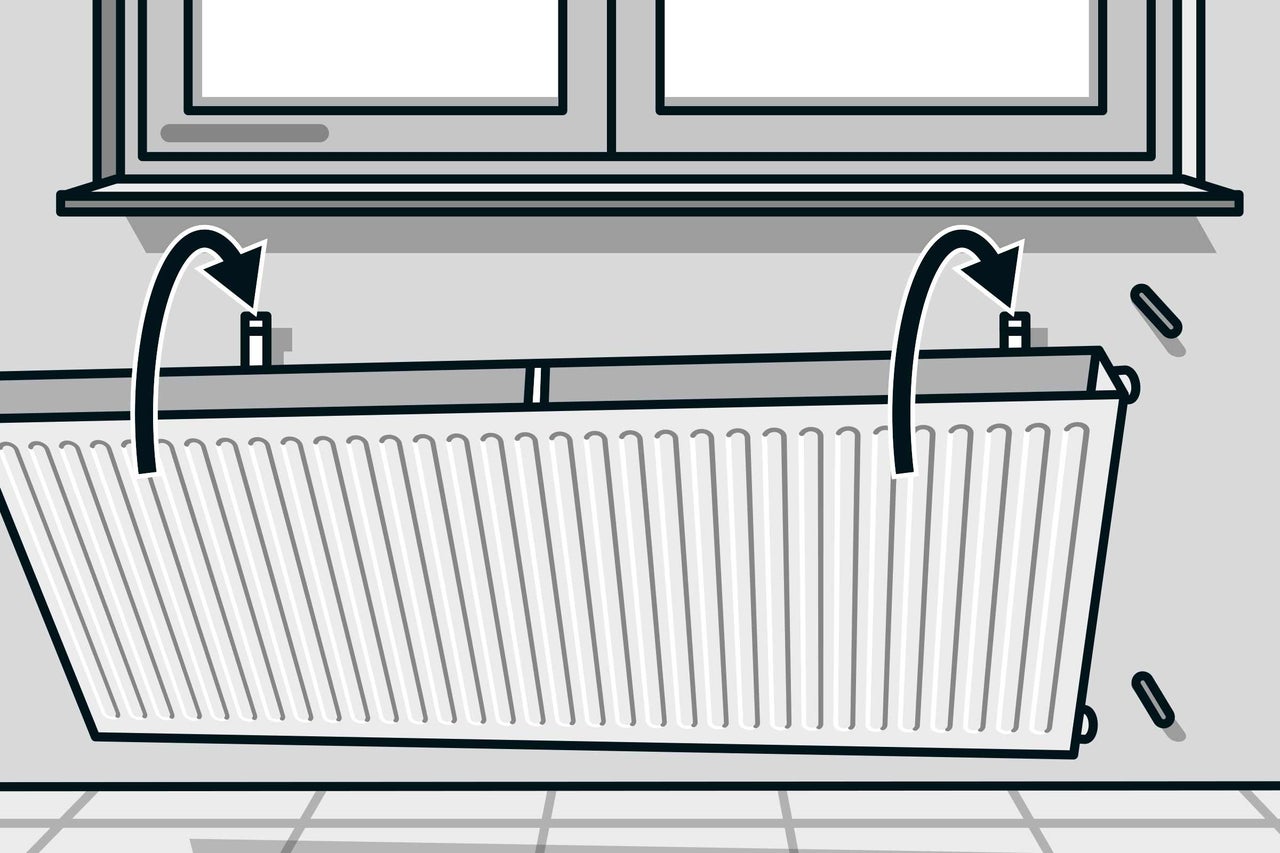

Radiatorul ar trebui să stea fix în șinele de montare.
![Inlocuirea radiatoarelor pasul 28 Inlocuirea radiatoarelor pasul 28](
https://media.hornbach.ro/cmsm/de/chke2-3e/3ccb5ac191484ff3c48234af9ea5f2/heizkoerper-tauschen-anleitung-as-28-992x661.jpg
)

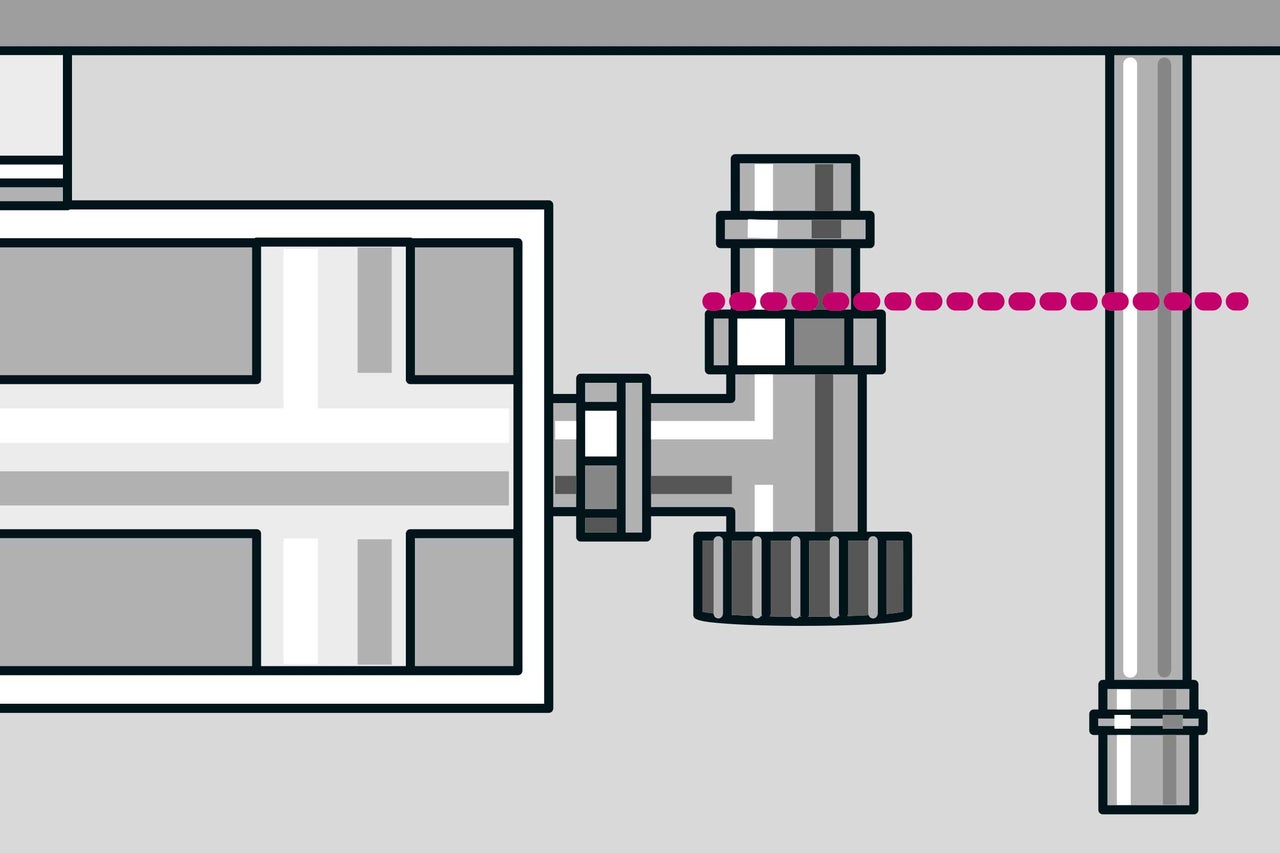

Marcați lungimea finală a țevii pentru cele două țevi de legătură - țevile trebuie să fie suficient de lungi pentru a fi fixate în fitinguri astfel încât totul să fie strâns după presare.
![Inlocuirea radiatoarelor pasul 29 Inlocuirea radiatoarelor pasul 29](
https://media.hornbach.ro/cmsm/de/chke2-43/32c4394dca60a5407b6fc82017460e/heizkoerper-tauschen-anleitung-as-29-992x661.jpg
)

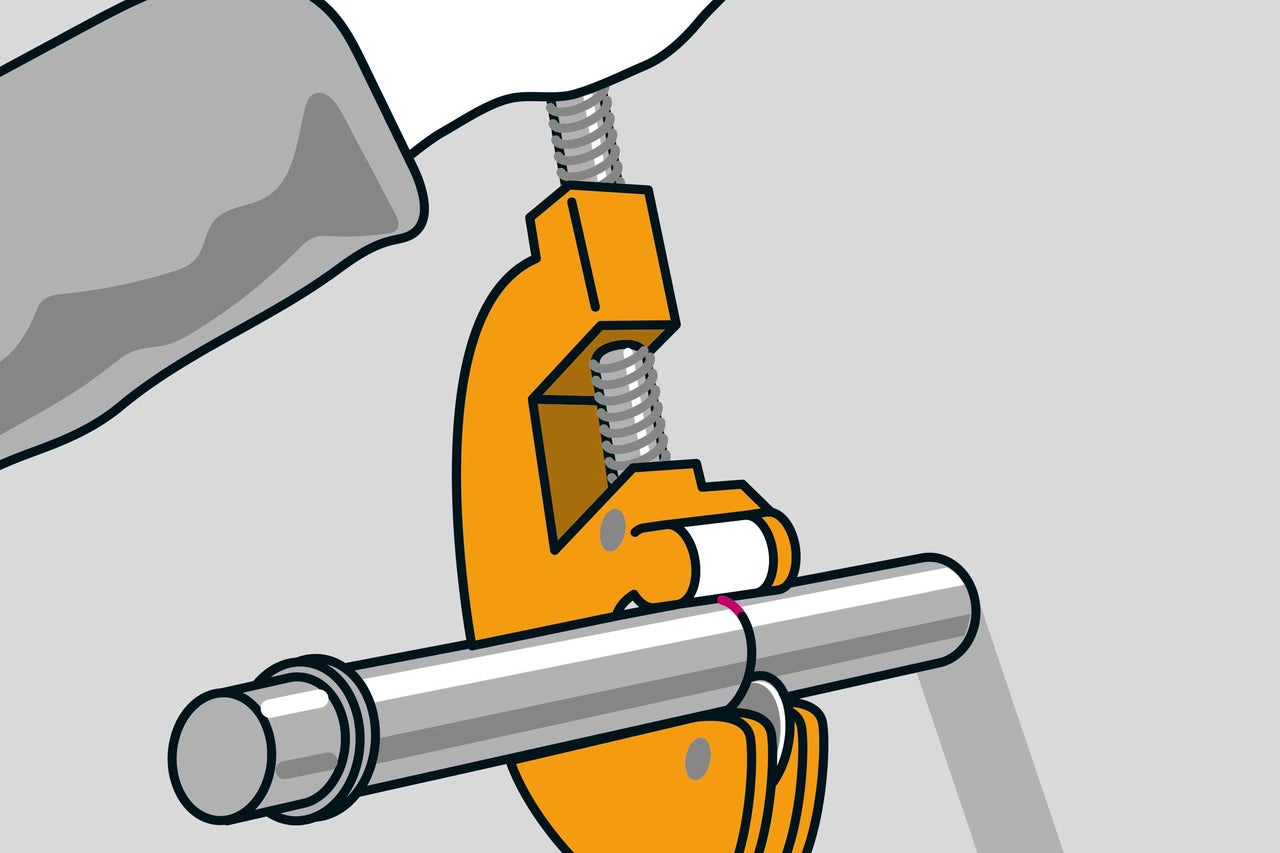

Înainte de tăiere, încălzitorul trebuie golit din nou. Pentru a face acest lucru, deschideți supapele radiatorului din casă, opriți încălzirea și scurgeți apa. Tăiați țevile cu dispozitivul de tăiere a țevilor și deburați marginile tăiate.
![Inlocuirea radiatoarelor pasul 30 Inlocuirea radiatoarelor pasul 30](
https://media.hornbach.ro/cmsm/de/chke2-ed/d34b8fdc759db23da7d23cfa9810e9/heizkoerper-tauschen-anleitung-as-30-992x661.jpg
)

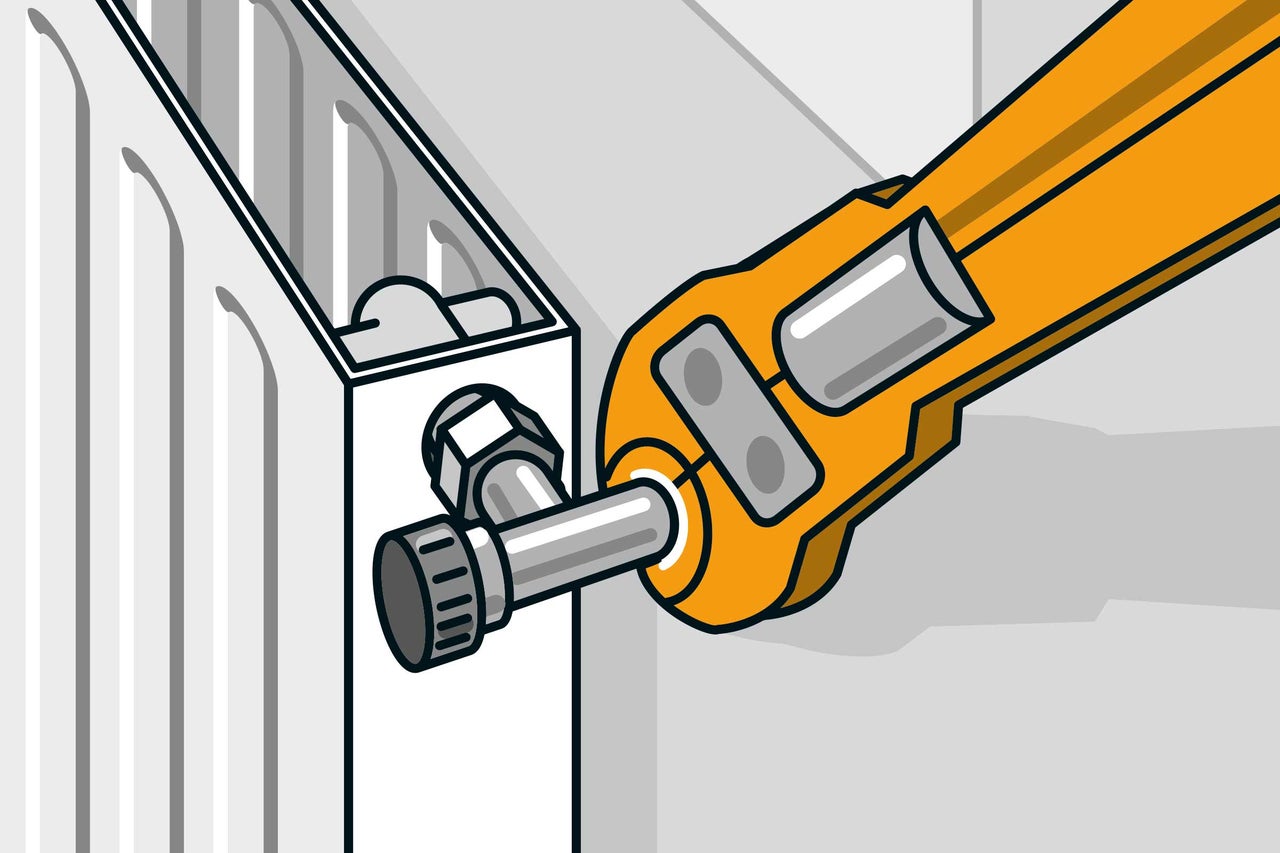

Trageți ușor radiatorul deoparte, dacă șinele de montare permit acest lucru. Scoateți supapele de conectare de la radiator și plasați-le pe tuburile de legătură scurte. Glisați radiatorul în poziția finală și înșurubați supapele de conectare. Acum, apăsați conexiunile de țevi la niplurile de tranziție cu cleștele. Strângeți fitingurile cu două chei, astfel încât nimic să nu se îndoaie.
![Inlocuirea radiatoarelor pasul 31 Inlocuirea radiatoarelor pasul 31](
https://media.hornbach.ro/cmsm/de/chke2-1d/03e5815401956e5bf7e5917bcee459/heizkoerper-tauschen-anleitung-as-31-992x661.jpg
)

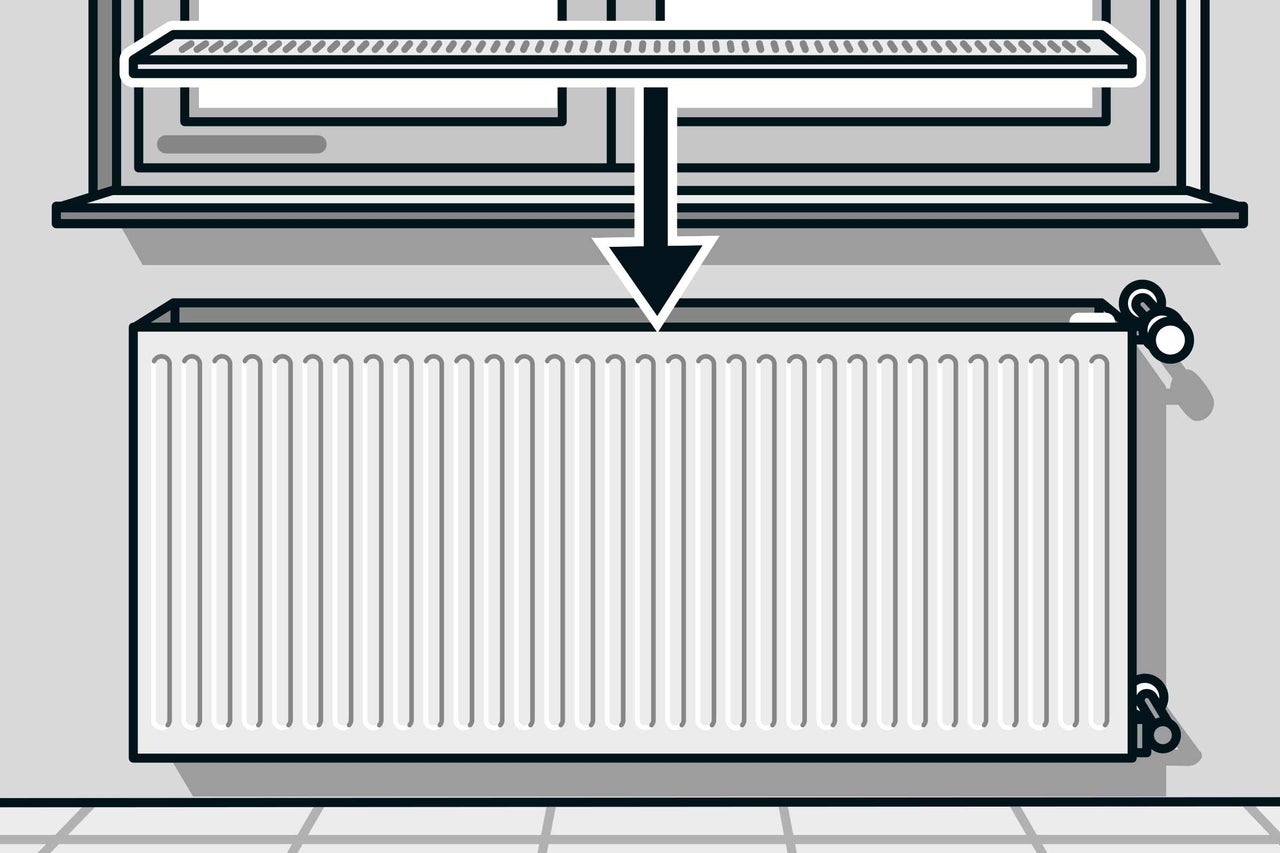

La final, puneți capacul pe radiator.
![Inlocuirea radiatoarelor pasul 32 Inlocuirea radiatoarelor pasul 32](
https://media.hornbach.ro/cmsm/de/chke2-97/38d0e5f919be72ea0fc8422f0331ae/heizkoerper-tauschen-anleitung-as-32-992x661.jpg
)

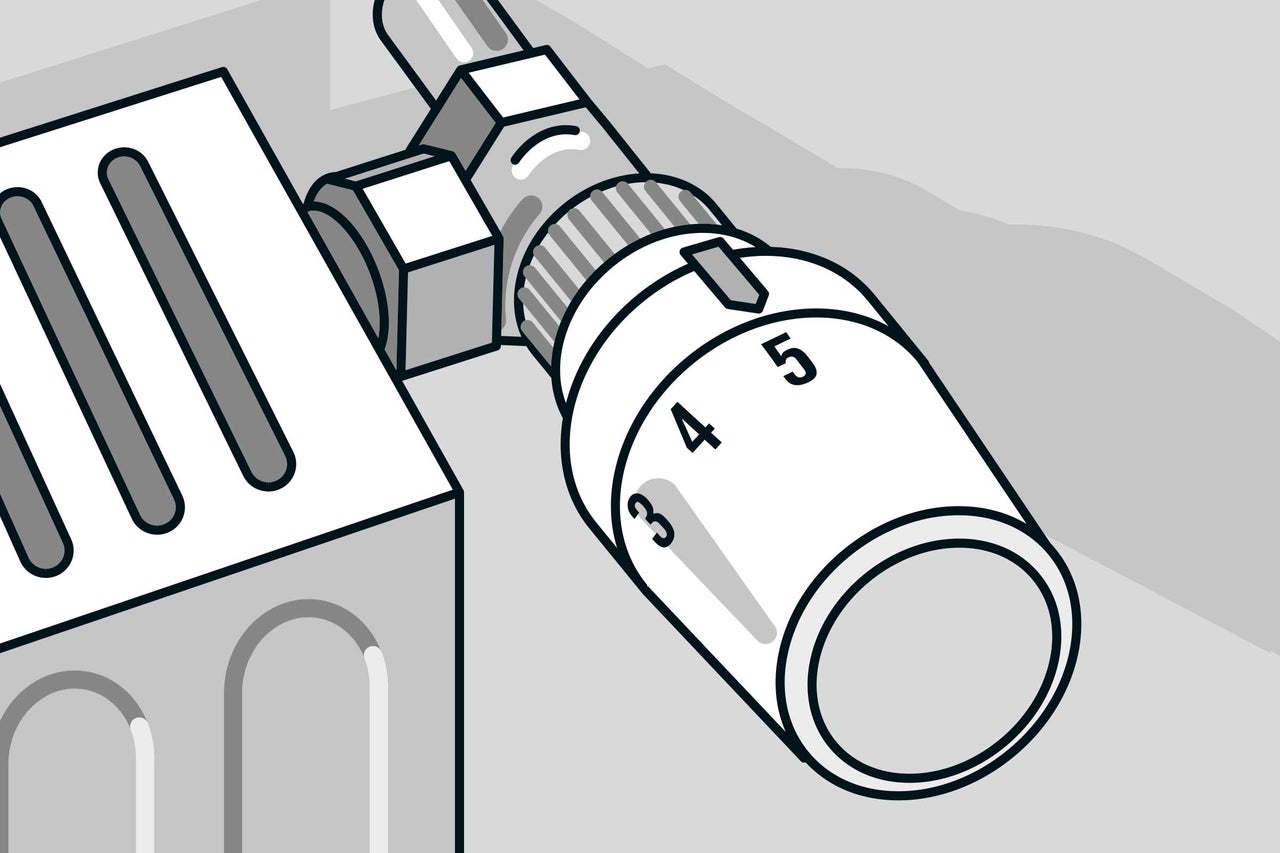

Pentru a instala capul termostat, deșurubați capacul robinetului unghiular. Așezați capul termostat cu indicatorul orientat în sus și înșurubați-l. Porniți capul termostatului.
![Inlocuirea radiatoarelor pasul 33 Inlocuirea radiatoarelor pasul 33](
https://media.hornbach.ro/cmsm/de/chke2-35/ca3b529ef36168d15511e4894a3948/heizkoerper-tauschen-anleitung-as-33-992x661.jpg
)
Acum trebuie să reîncărcați cu apă - activați supapele de aerisire pe care le-ați deschis mai devreme. Reconectați furtunul și lăsați încălzitorul să funcționeze la o presiune de 2 până la 3 bari.

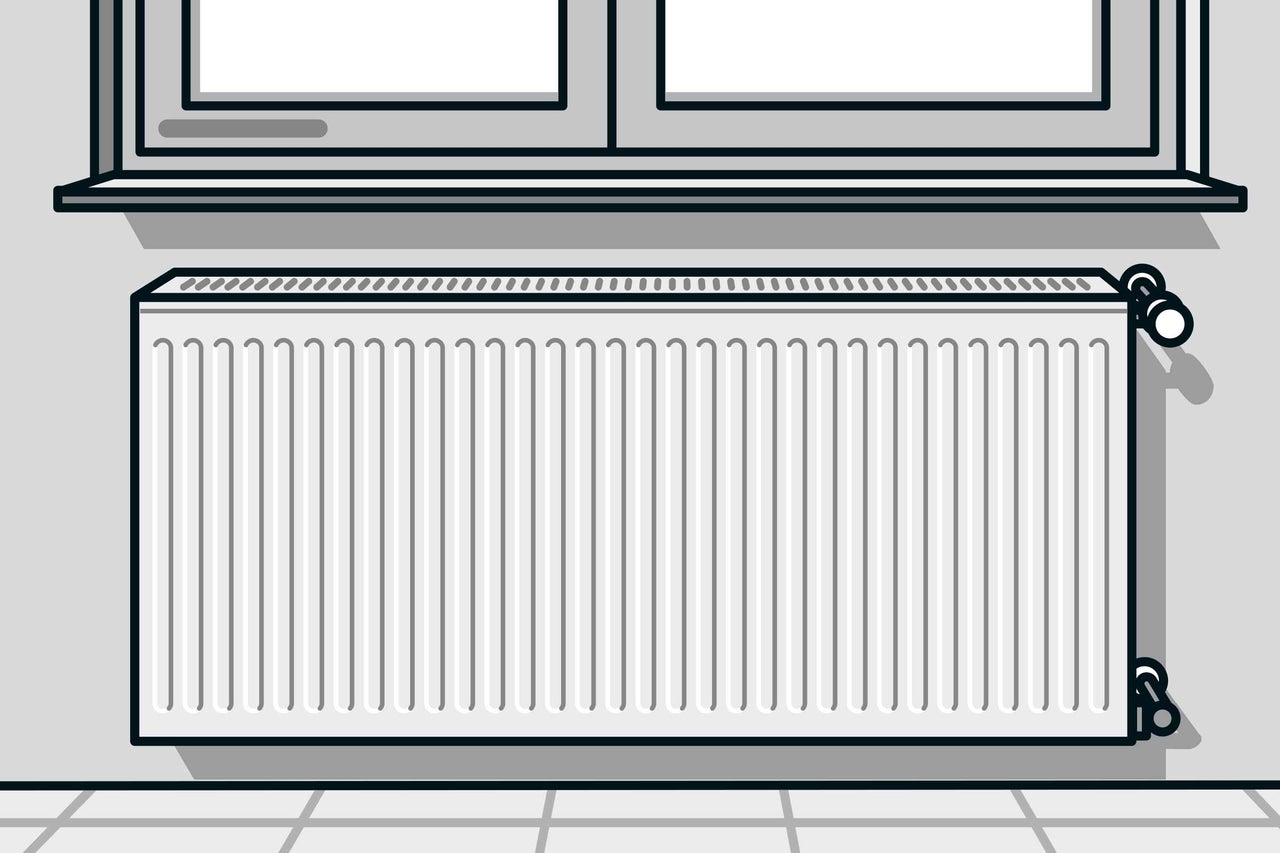

Acum, noul radiator este ventilat. Pentru a face acest lucru, activați cu atenție supapa de aerisire și reporniți-o imediat ce apa începe să curgă. În cele din urmă, puteți regla presiunea prin reumplere.
![Inlocuirea radiatoarelor pasul 34 Inlocuirea radiatoarelor pasul 34](
https://media.hornbach.ro/cmsm/de/chke2-a3/f0b9016e1a687940bcc344c0cbdac2/heizkoerper-tauschen-anleitung-as-34-992x661.jpg
)
