Construiți propria masă de camping

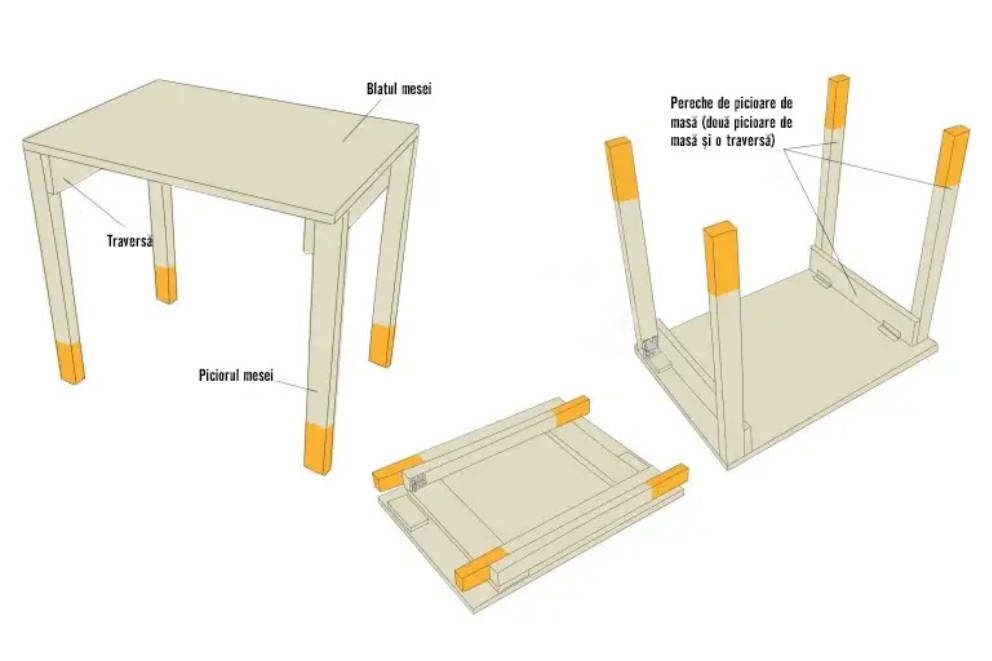

Fie că doriți să vă bucurați de o cină plăcută pe timpul excursiei, să vă planificați traseul sau pur și simplu să vă savurați cafeaua, masa de camping Finn de la BUILDIFY este companionul dumneavoastră de încredere. Trebuie doar să o pliați, să o depozitați, apoi puteți pleca.
Aveți nevoie de următoarele
Materiale
Placaj antiderapant din lemn de plop cal ...
Șipcă cherestea rindeluită calitatea A/B ...
Balama fixă Alberts 45x82 mm, oțel zinca ...
Șuruburi lemn
Șurburi pentru lemn cu cap înecat Torx H ...
Adeziv de montaj Roxolid UNI FI-X 70 g
Șuruburi metrice Dresselhaus 6x14 mm Ø32 ...
Bucșă dublu filetată crestată Hettich in ...
Colțar de legătură Hettich 50x40x25 mm, ...
din
Unelte
Mașini de găurit & înșurubat cu acumulat ...
Fierăstrău japonez Heckenrose Ryoba 250m ...
Alezor cilindric Wiha 100mm
Șurubelnițe
Pilire, șlefuire & polișare
Rulete, rigle & metru de măsurat
Echere, raportoare, șublere & micrometre
din
Pregătirea
Listă de debitare:
Panou din placaj presat de mesteacăn (2500x1250x12 mm)
Blat pentru masă: 1 bucată à 500x800 mm
(Dimensiunea blatului pentru masă este la libera dumneavoastră alegere, dar nu trebuie să fie mai mică de 500x800 mm, care este dimensiunea utilizată în aceste instrucțiuni)
Traverse: 2 bucăți à 120x510 mm
Grinzi de lemn 34x54x3000 mm, molid, rindeluite
Picioare de masă: 4 bucăți à 710 mm
Protecție pentru lemn
Pentru lemnul amplasat în exterior recomandăm un strat de grund HORNBACH pentru lemn, ca o pregătire perfectă pentru stratul de vopsea care protejează și înfrumusețează. Pentru o rezistență excelentă la intemperii sunt necesare ulterior cel puțin două straturi de baiț incolor pentru lemn HORNBACH Hybrid.
Respectați indicațiile producătorului privind prelucrarea și timpii de uscare. (Panoul din placaj presat nu trebuie tratat.)
Design coloristic
Aveți nevoie de mai multă culoare? Bineînțeles că puteți să vopsiți masa în culoarea dumneavoastră preferată, folosind lac și baiț de la HORNBACH. (Panoul din placaj presat nu poate fi vopsit.)
Sfat pentru găurire
Pentru găurire se recomandă un „burghiu de zencuire“. Acesta asigură găuri conice, în care ulterior, capetele șuruburilor vor putea fi adâncite perfect. Astfel, capul șurubului nu va ieși în afară și veți evita fisuri ale lemnului.
Pașii de lucru
Scurtarea și burghierea traverselor
01

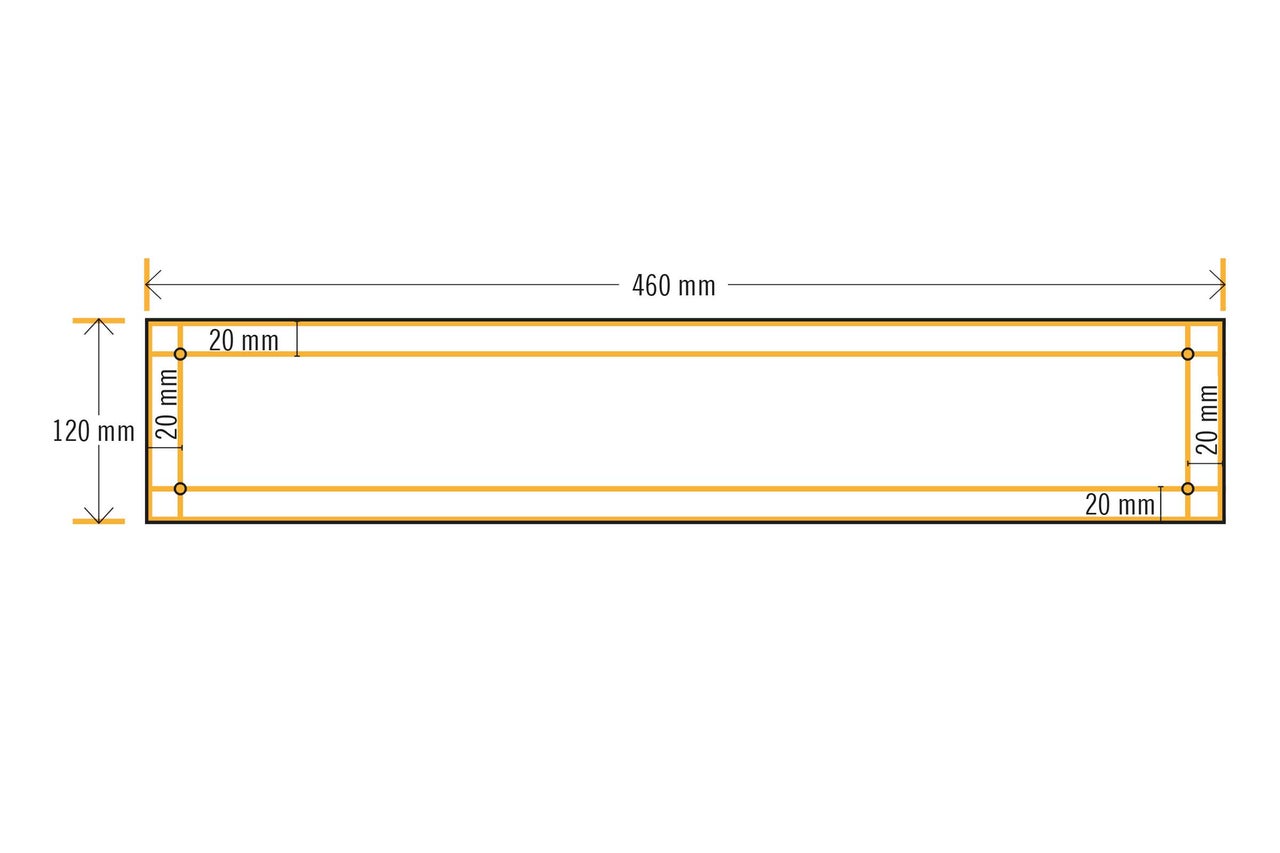

Scurtați ambele traverse cu fierăstrăul de mână la 460 mm. Bucățile tăiate (48x120 mm) se vor putea folosi ulterior ca suporturi pentru bucșe. Găuriți traversele (de 120x460 mm) cu pre-perforatorul cu adâncitor corespunzător schiței.

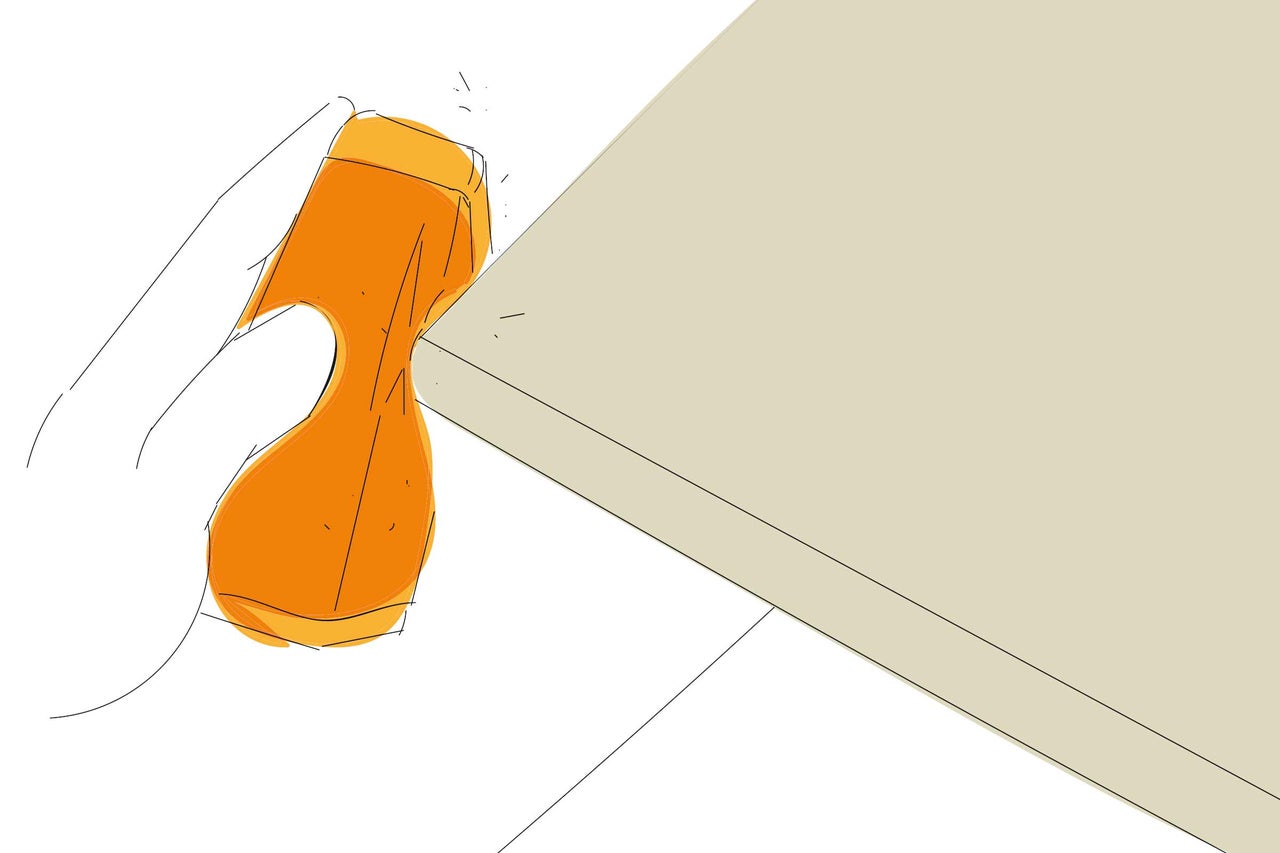

Șlefuirea muchiilor tăiate cu ferăstrăul
02
Înfășurați hârtie abrazivă în jurul blocului pentru șlefuire manuală și șlefuiți muchiile tăiate până la netezirea tuturor zonelor cu rugozități.
Conectarea traverselor cu picioarele de masă

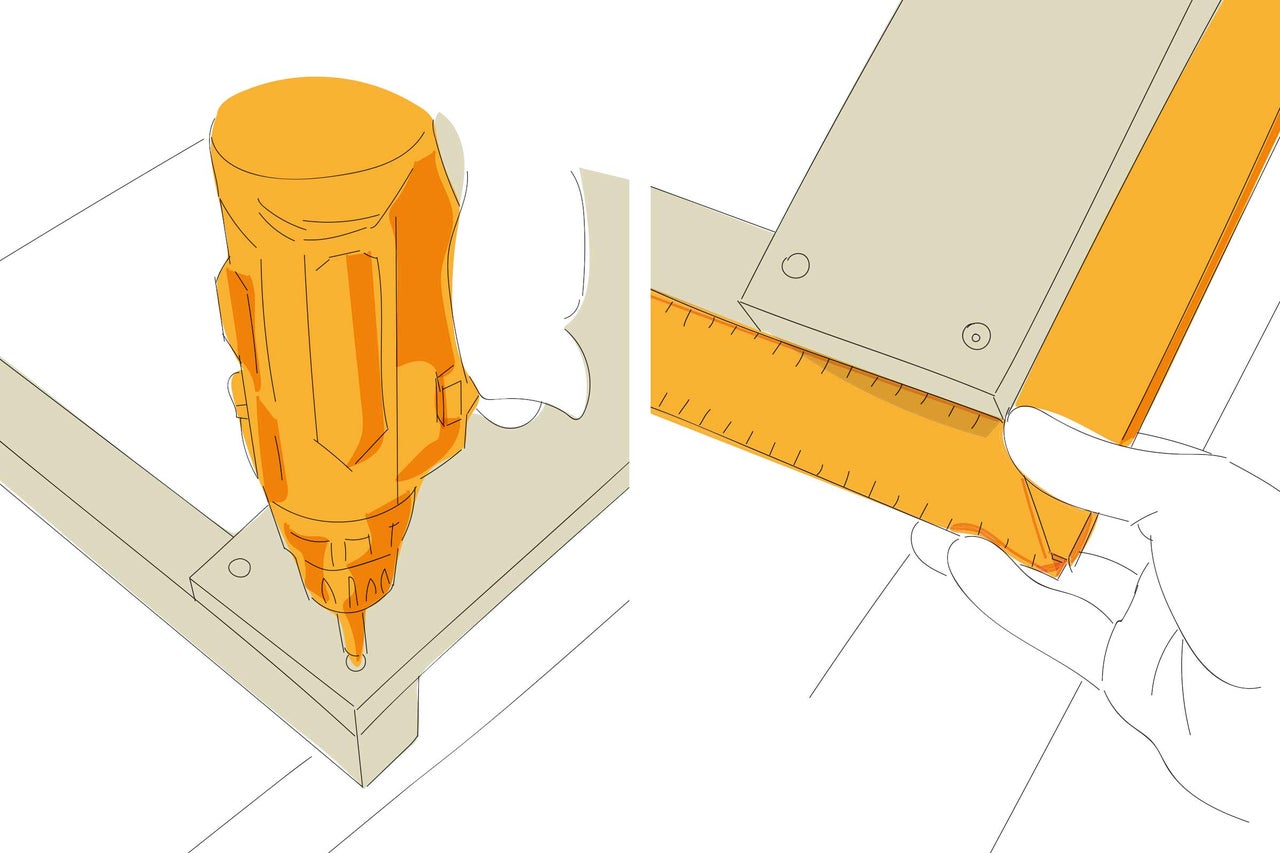

03
Așezați prima traversă, cu partea netedă orientată în sus, pe laturile înguste a două picioare de masă. Aplicați adezivul de montaj pe grinda de lemn în zona de contact cu traversa și aliniați imediat traversa la același nivel cu partea superioară și exterioară a primului picior al mesei. Înșurubați șurubul din partea superioară (4,0x40 mm). Aliniați traversa cu vinclul de tâmplărie și înșurubați al doilea șurub. Înșurubați în același mod și cel de-al doilea picior al mesei la celălalt capăt al traversei.

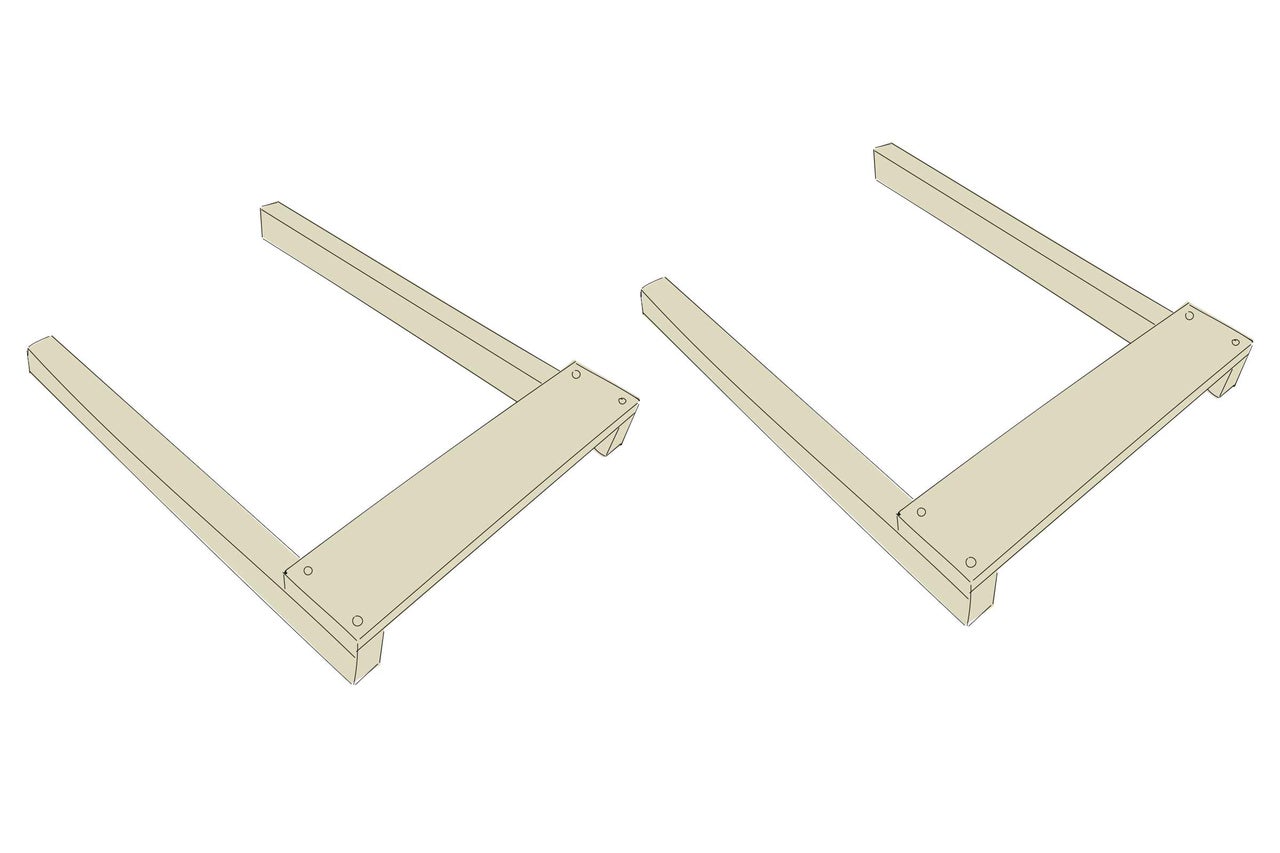

Îmbinarea cu șuruburi a traverselor cu picioarele de masă
04
Repetați pasul al treilea cu cele două picioare de masă rămase și cu cea de-a doua traversă. Astfel sunt realizate două perechi de picioare de masă.

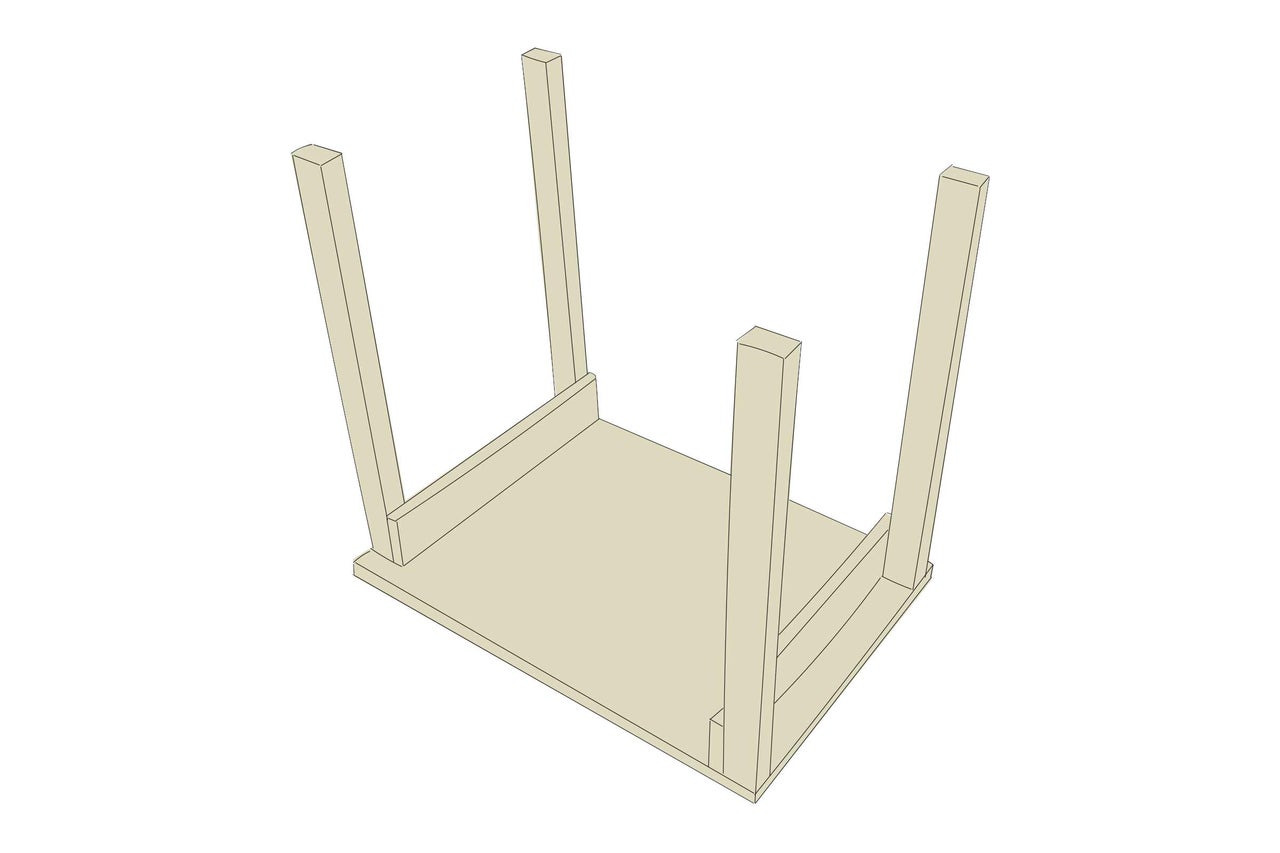

Alinierea perechilor de picioare de masă cu blatul pentru masă
05
Așezați blatul pentru masă pe suprafața de lucru cu partea brută orientată în sus. Aliniați cele două perechi de picioare de masă la același nivel în exterior și decalate (a se vedea ilustrația) pe blatul pentru masă. Decalajul permite plierea ulterioară a picioarelor mesei.

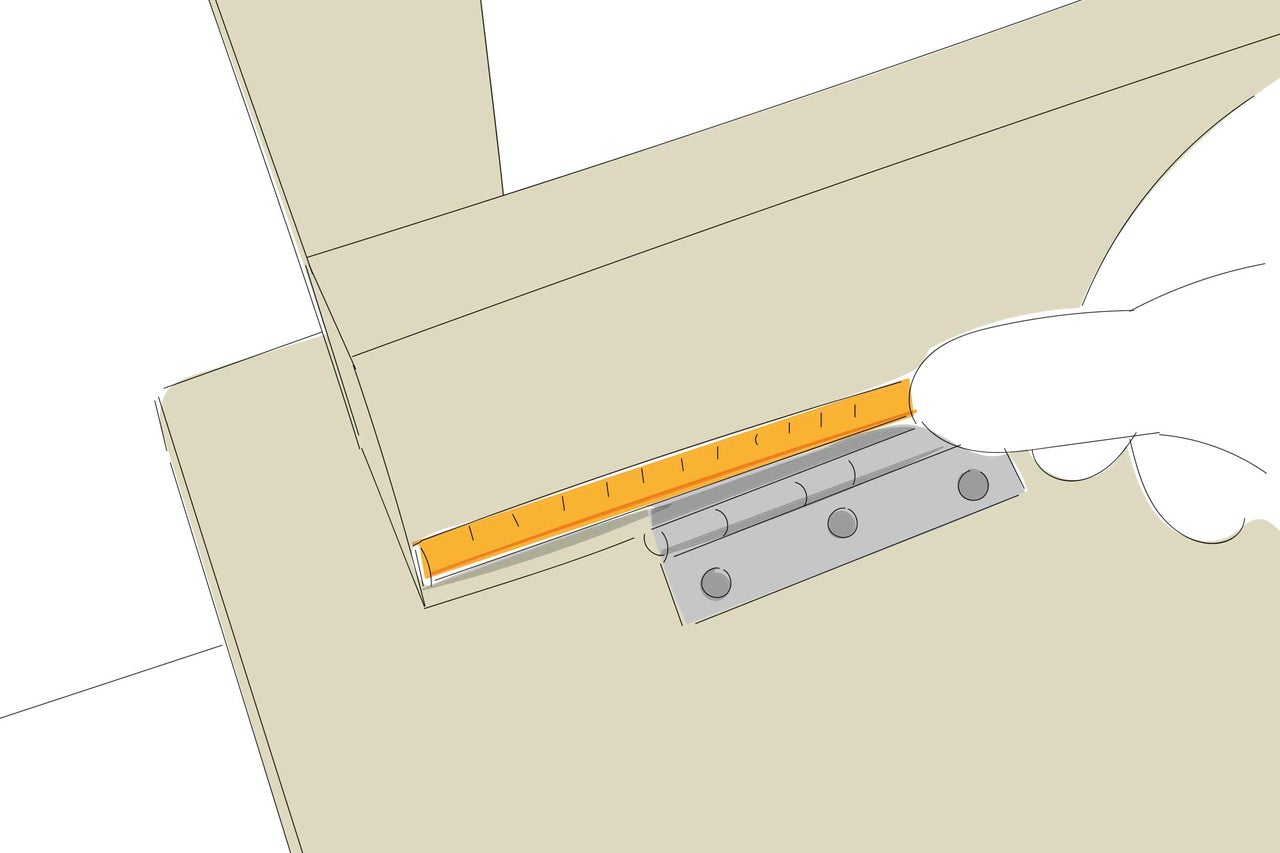

Alinierea balamalelor și efectuarea găurilor necesare

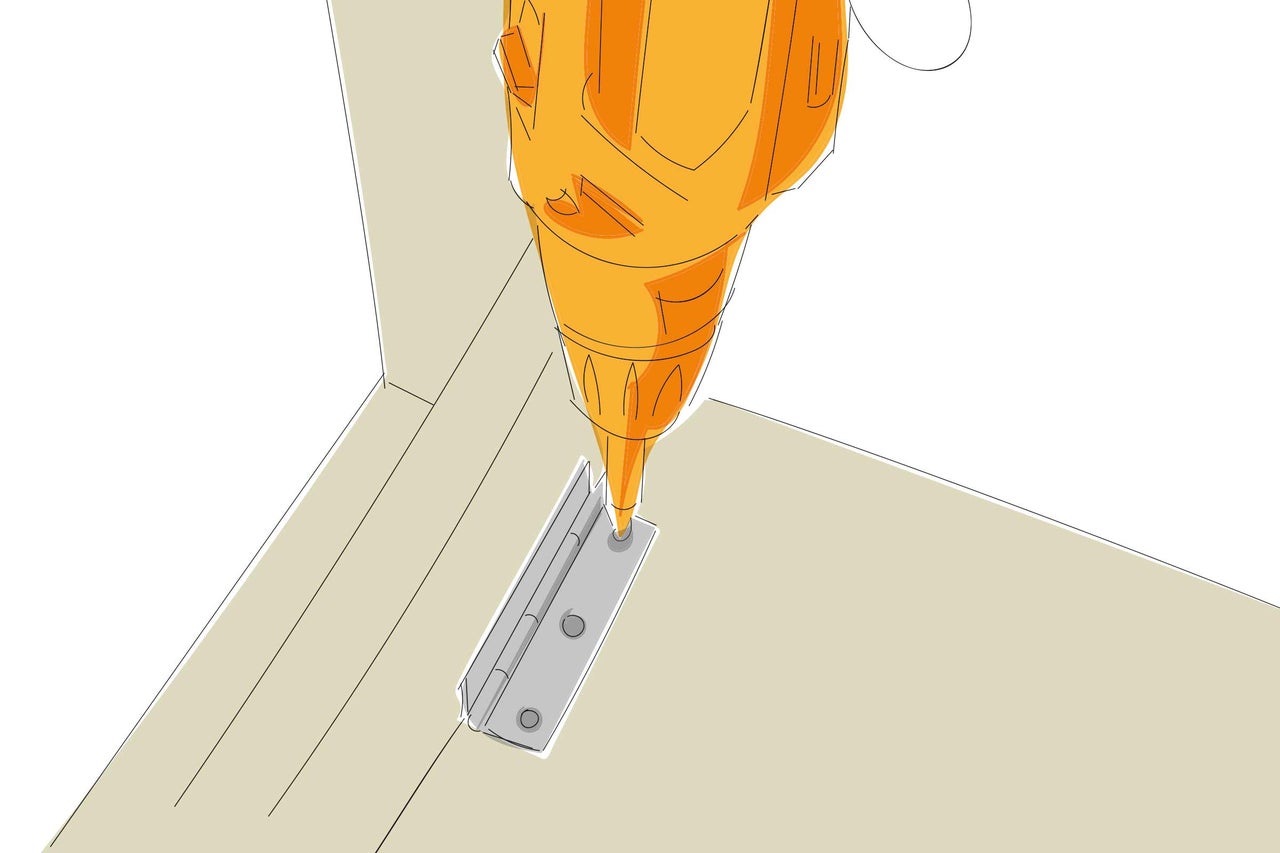

06
Aliniați două balamale pe partea brută a traverselor, la o distanță de 50 mm de marginea exterioară a traverselor (nu de marginea mesei) și dați în prealabil găurile cu ajutorul pre-perforatorului.
Conectarea perechilor de picioare de masă cu blatul pentru masă
07
Îmbinați cele patru colțuri cu câte șase șuruburi (3,5x12 mm) cu blatul pentru masă și cu traversele.
Preburghierea suporturilor
08
Pre-găuriți suporturile (48x120 mm) conform schiței pentru șuruburi Ø 3,5 mm.
Înșurubarea suporturilor

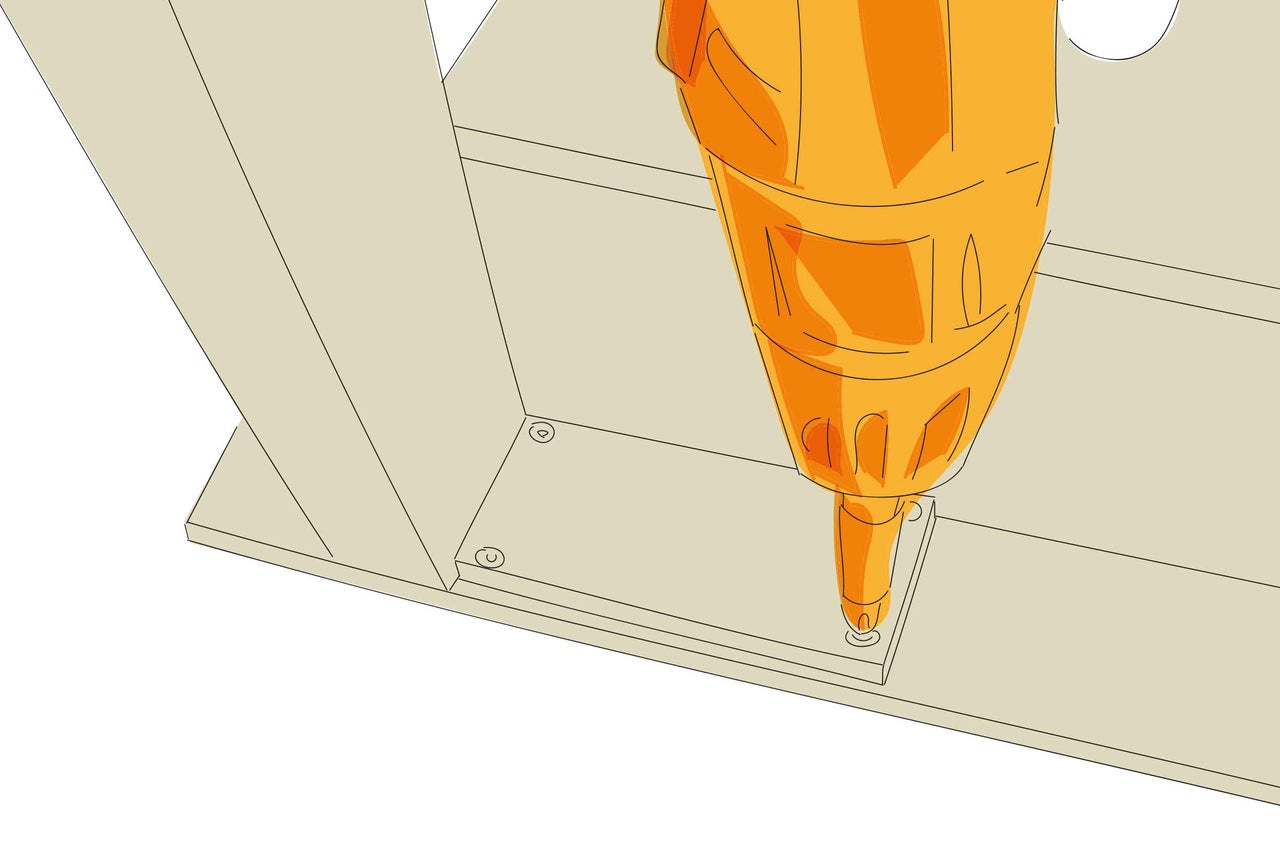

09
Aliniați suporturile de pe partea cu decalajul, pe interior, la același nivel cu piciorul de masă și cu traversa și îmbinați-le cu câte patru șuruburi (3,5x20 mm).
Marcarea găurilor de burghiere

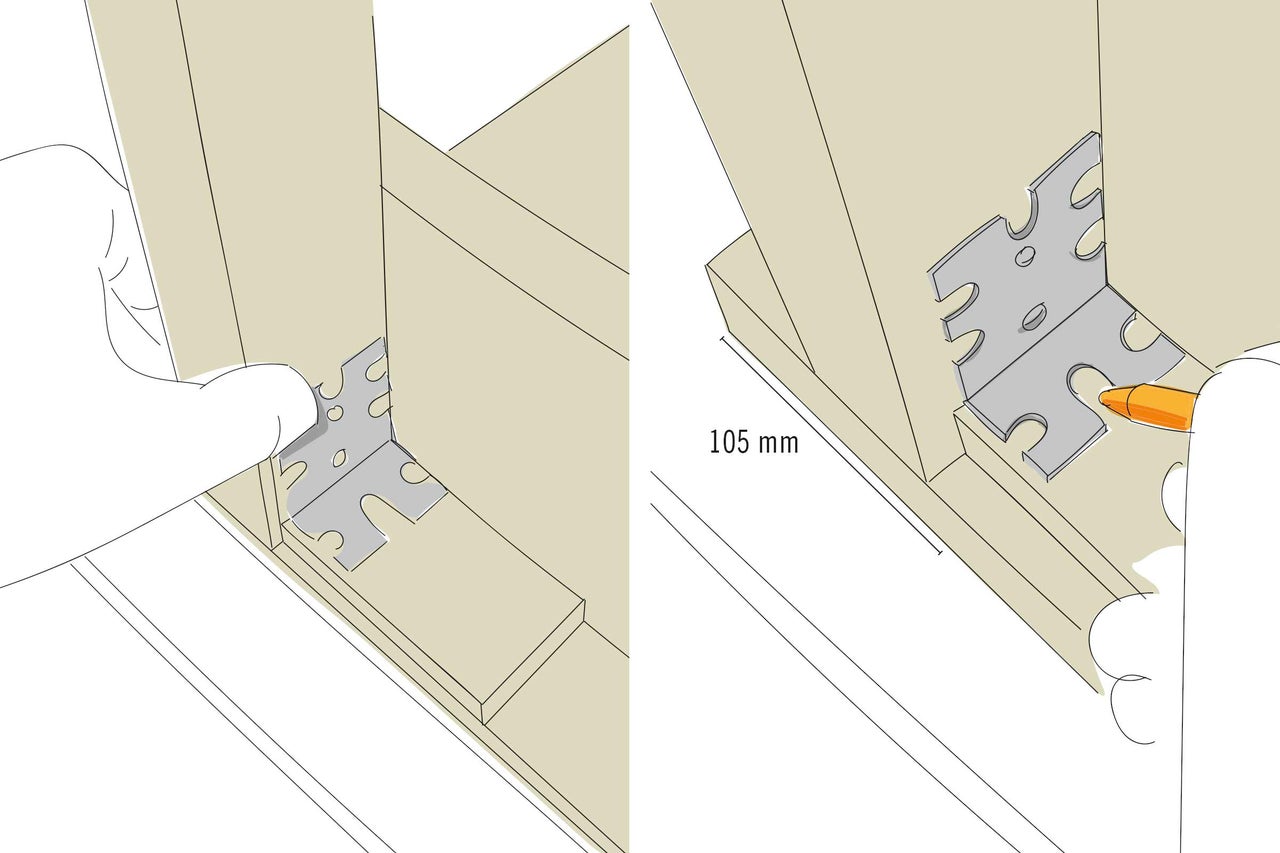

10
Aliniați conectorii pentru colțuri pe suportul corespunzător și pe piciorul de masă și marcați orificiile pentru bucșe.

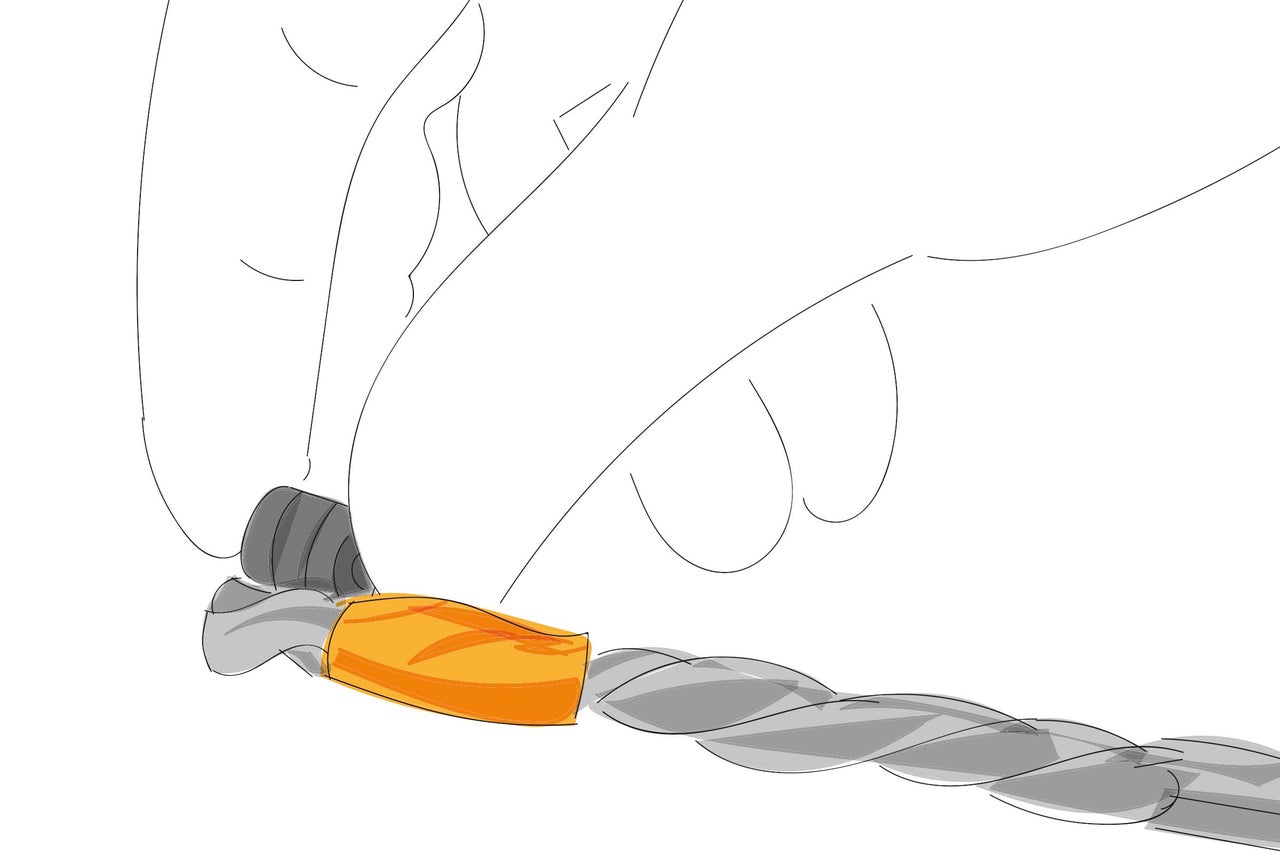

Mascarea burghiului
11
Bucșele se înșurubează în suport pe locul marcat. Perechile de picioare de masă se fixează ulterior cu ajutorul șuruburilor cu buton stea. Pentru a nu găuri prea adânc orificiul bucșelor, mascați burghiul astfel încât înălțimea vârfului autoforant să corespundă cu înălțimea bucșelor (a se vedea ilustrația).
Montajul bucșelor

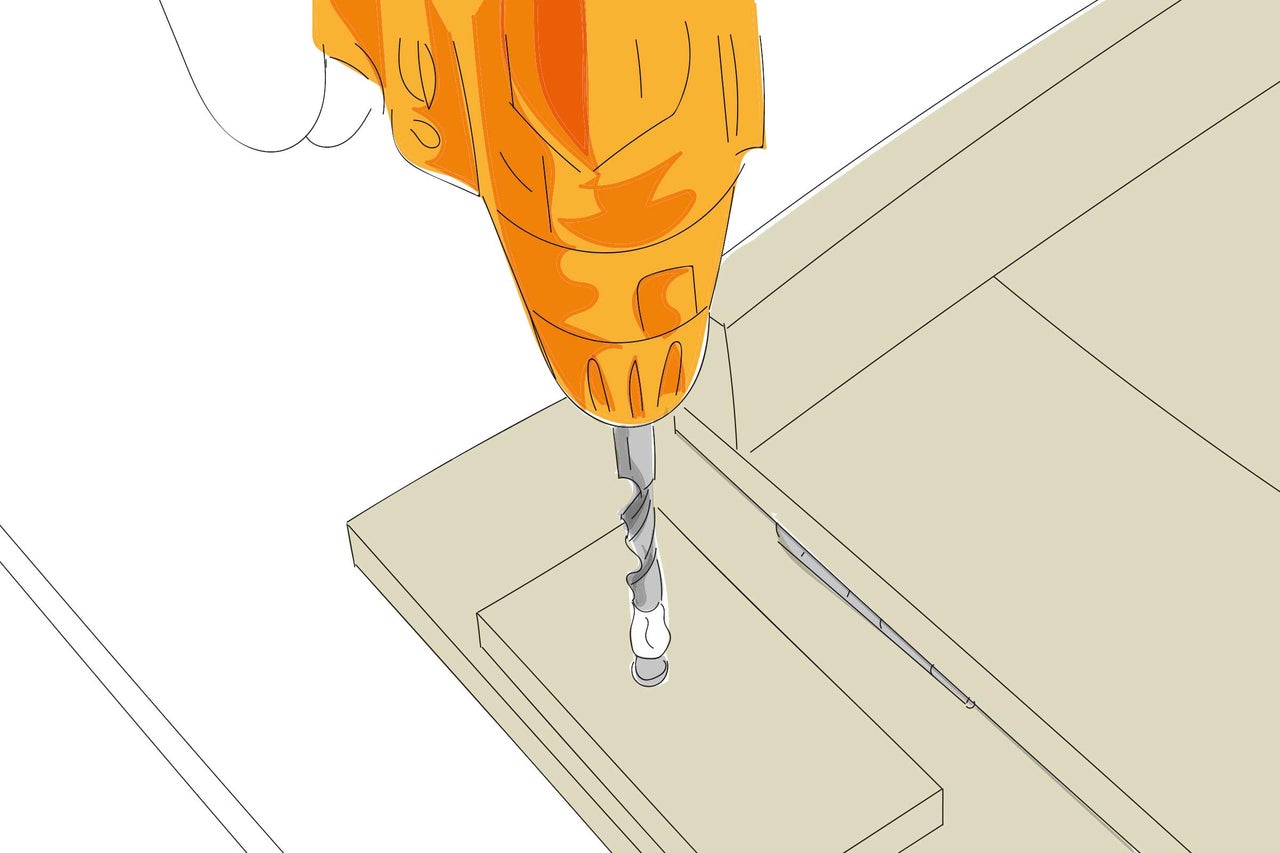

12
Îndoiți perechile de picioare de masă și dați cele două orificii pentru bucșe până la marcaj. Apoi înșurubați bucșele cu șurubelnița până când ajung la același nivel cu partea superioară a suportului.
Îmbinarea cu șuruburi a conectorului de colț cu piciorul mesei
13
Îmbinați cu câte două șuruburi (3,5x20 mm) cei doi conectori de colț la picioarele de masă.
Fixarea șurubului cu buton stea

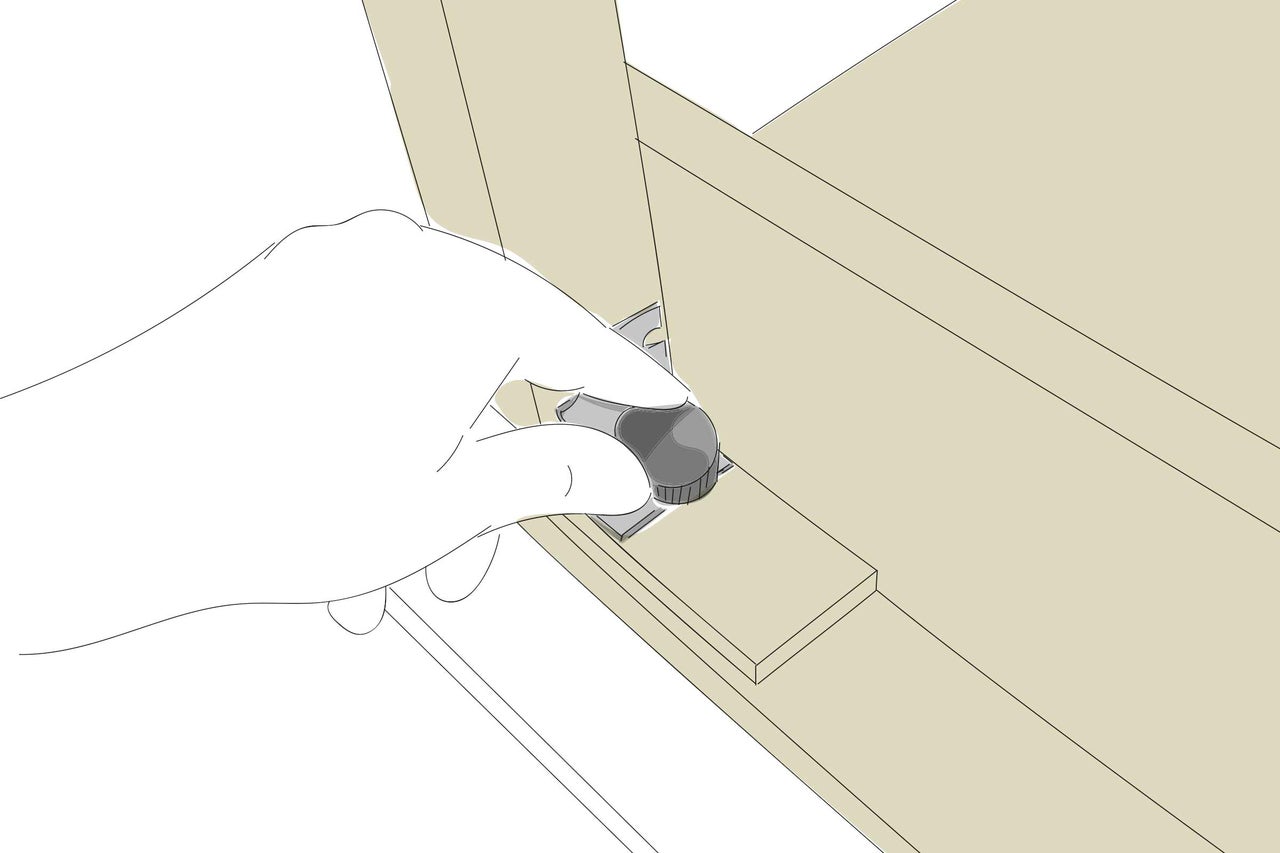

14
Înșurubați și fixați astfel șurubul cu buton stea. Pentru a plia perechile de picioare de masă, deșurubați din nou șuruburile cu buton stea.
Tratarea picioarelor de masă
15
Mascați picioarele mesei (la cca. 150 mm de la capătul picioarelor de masă), iar apoi aplicați lacul de protecție.
Indicații de siguranță
Instrucțiunile au fost elaborate cu cea mai mare atenție, însă acestea prezintă întotdeauna doar o procedură posibilă. De aceea, evaluați-vă în mod realist propriile abilități și, în caz de nesiguranță, solicitați neapărat sfatul unui specialist! HORNBACH nu răspunde în cazul unei utilizări greșite a materialelor și uneltelor și nici în cazul unui montaj greșit și necorespunzător.
- 1. Niciuna dintre piesele de mobilier nu poate fi utilizată pentru cățărare sau exerciții de gimnastică. Pentru a preveni accidentele prin cădere, atrageți atenția în special copiilor în ceea ce privește riscurile.
- 2. În toate etapele de lucru, purtați echipament de protecție adecvat.
- 3. Înainte de a construi mobila, șlefuiți toate suprafețele cu asperități de la tăierea cu fierăstrăul, pentru a preveni vătămarea (de exemplu, așchii de lemn).
- 4. Ideal, toate muchiile trebuie prelucrate cu o freză router (freză cu raza minimă de 3 mm). În cazul în care nu este disponibilă o freză router, muchia trebuie șlefuită manual la o rază minimă de 2 mm.
